Ventilación (requiere el módulo de
comunicación)
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
NOTA:
Esta conexión requiere un contacto seco que detecte la
entrada de la unidad de ventilación.
NOTA:
Esta función de relé requiere un módulo de
comunicación y se debe configurar en Ajustes
instalador durante la configuración inicial o en el menú
Ajustes sistema.
NOTA:
En los sistemas con un módulo de comunicación,
asegúrese de que el relé 2 (caldera) del controlador de
habitación esté establecido en Confort/ECO en Ajustes
instalador.

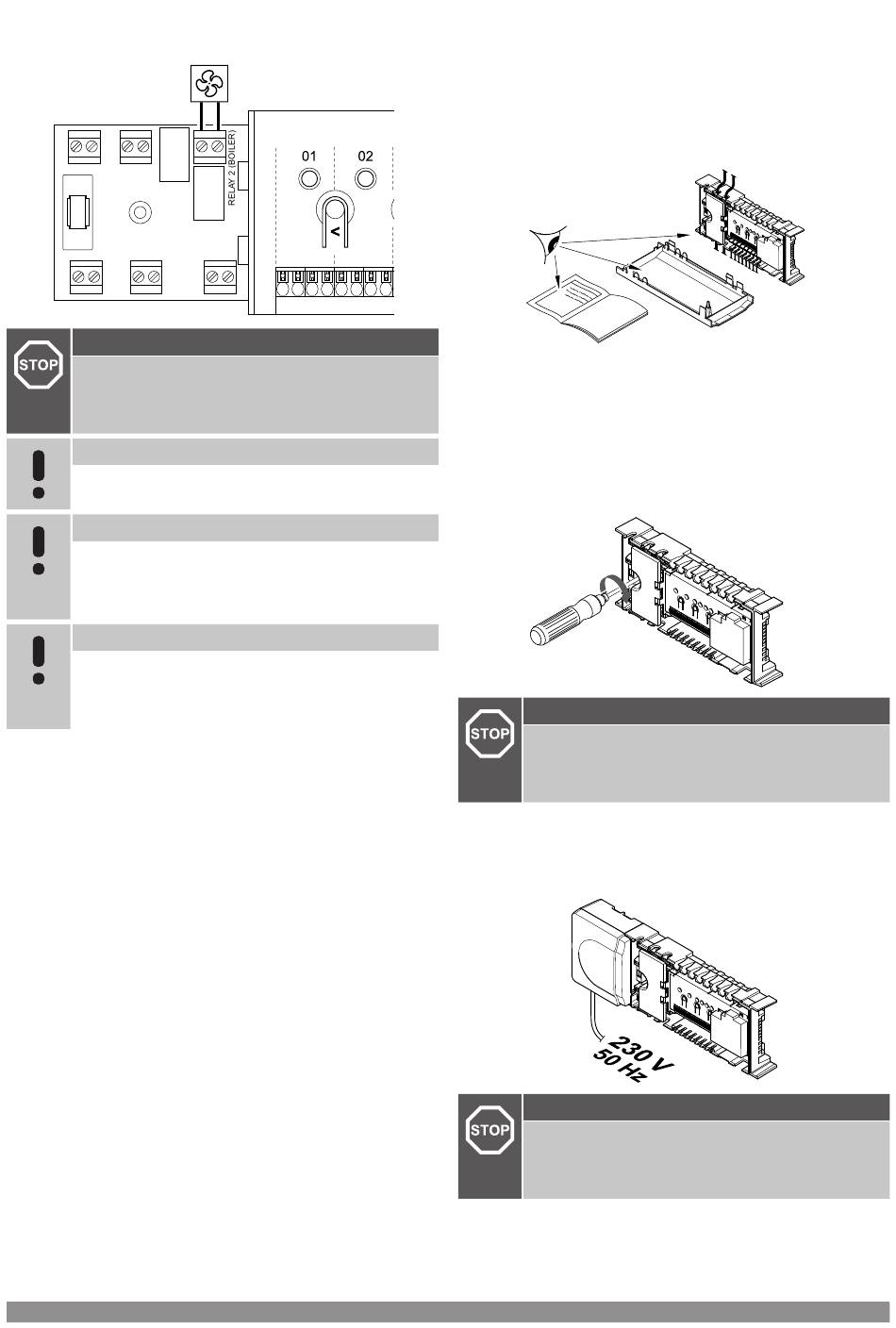

1. Asegúrese de que tanto el módulo de relé como el controlador
de habitación y la unidad de ventilación estén desconectados.
2. Retire el tornillo y abra la tapa para el compartimento de
conexiones opcionales.
3. Pase los cables de la unidad de ventilación a través de la
entrada de cables.
4. Conecte la unidad de ventilación a la conexión marcada como
Relay 2 (BOILER).
5. Sujete los cables de la unidad de ventilación a la carcasa con
una abrazadera.
6. Cierre y fije la tapa al compartimento de conexiones opcionales.
Función de relé
El relé se cierra cuando el sistema Uponor Smatrix se establece en
ECO. La ventilación debe configurarse para reducir la velocidad
cuando la entrada está cerrada (ECO) y cambiar cuando la entrada
está de nuevo abierta (Confort).
Esta función requiere un módulo de comunicación y que se cambie la
configuración de la salida de relé (Ajustes instalador) a Confort/
ECO.
36 | Uponor Smatrix Base PULSE
WD0000006
| Manual de instalación y funcionamiento
5.11 Conexión del controlador de
habitación a la alimentación
de CA
1. Comprobación del cableado
Compruebe que todos los cables estén conectados completa y
correctamente:
• Actuadores
• Conexión de la GPI (interruptor de calefacción/refrigeración)
• Conexiones de relé (bomba de circulación)
2. Cierre del compartimento de 230 V CA.
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
Asegúrese de que el compartimento de 230 V CA del controlador de
habitación esté cerrado y de que el tornillo de fijación esté apretado.
3. Encendido del controlador de habitación
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
Conecte el cable de corriente a una toma de 230 V CA, o si la
normativa local lo requiriera, a una caja de distribución.
SI0000037
SI0000038
SI0000039
