3�4�- BORNES DEL EQUIPO
1: A1, Alimentación Auxiliar.
2: A2, Alimentación Auxiliar.
3: V
, Entrada de tensión L1
L1
4: V
, Entrada de tensión L2
L2
5: V
Entrada de tensión L3
L3,
6: V
Entrada de tensión de Neutro
LN,
7: S1, Entrada de corriente L1
8: S2, Entrada de corriente L1
9: S1, Entrada de corriente L2
10: S2, Entrada de corriente L2
11: S1, Entrada de corriente L3
12: S2, Entrada de corriente L3
13: S1, Entrada de corriente de fugas
14: S2, Entrada de corriente de fugas
15: COM, Común relés
16: R1, Salida Relé 1
17: R2, Salida Relé 2
18: R3, Salida Relé 3
19: R4, Salida Relé 4
20: R5, Salida Relé 5
21: R6, Salida Relé 6
22: R7, Salida Relé 7 (modelos Computer SMART III 12 y 14)
12
Tabla 3: Relación de bornes Computer SMART III
Bornes del equipo de la cara superior
1
2
3
15
16
17
18
19
20
21
22
23
24
25
26
27
28 29 30 31 32 33

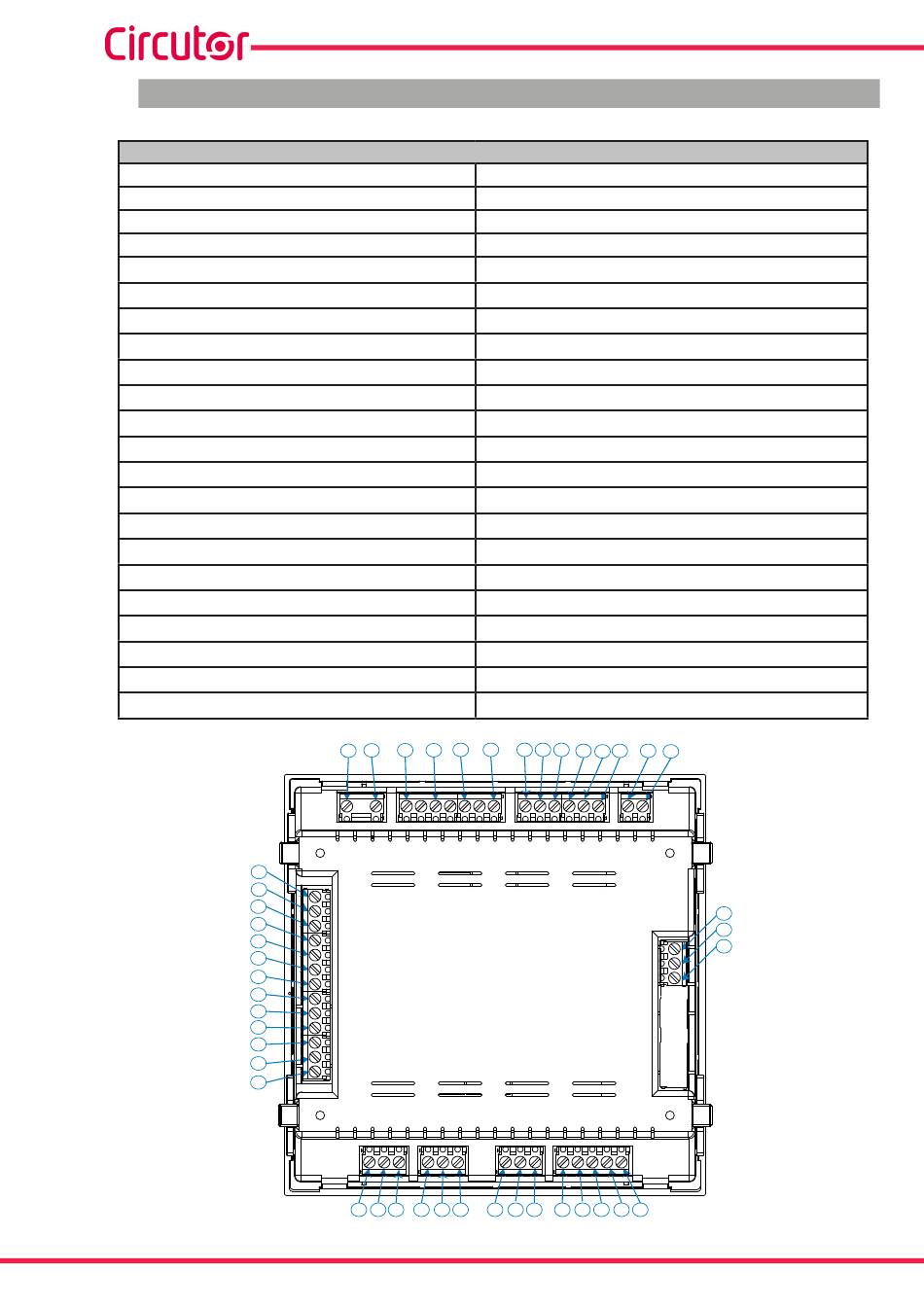

Figura 2: Bornes Computer SMART III�
23: R8, Salida Relé 8 ( modelos Computer SMART III 12 y 14)
24: R9, Salida Relé 9 ( modelos Computer SMART III 12 y 14)
25: R10, Salida Relé 10 ( modelos Computer SMART III 12 y 14)
26: R11, Salida Relé 11 ( modelos Computer SMART III 12 y 14)
27: R12, Salida Relé 12 ( modelos Computer SMART III 12 y 14)
28: A(+), RS485
29: B(-), RS485
30: S, GND para RS485
31: 1, Entrada digital 1
32: 1, Entrada digital 2
33: C, Común de las entradas digitales
34: 1, Salida digital 1
35: 2, Salida digital 2
36: C, Común de las salidas digitales
37: Salida Relé ventilador
38: Salida Relé ventilador
39: NC, Salida Relé de alarma
40: C, Salida Relé de alarma
41: NO, Salida Relé de alarma
42: COM, Común relés
43: R13, Salida Relé 13 (modelo Computer SMART III 14)
44: R14, Salida Relé 14 (modelo Computer SMART III 14)
5
6
4
7 8 9 10 11 12
34 35 36
37 38 39 40 41
Computer SMART III
14
13
42
43
44
