Especificaciones y dimensiones

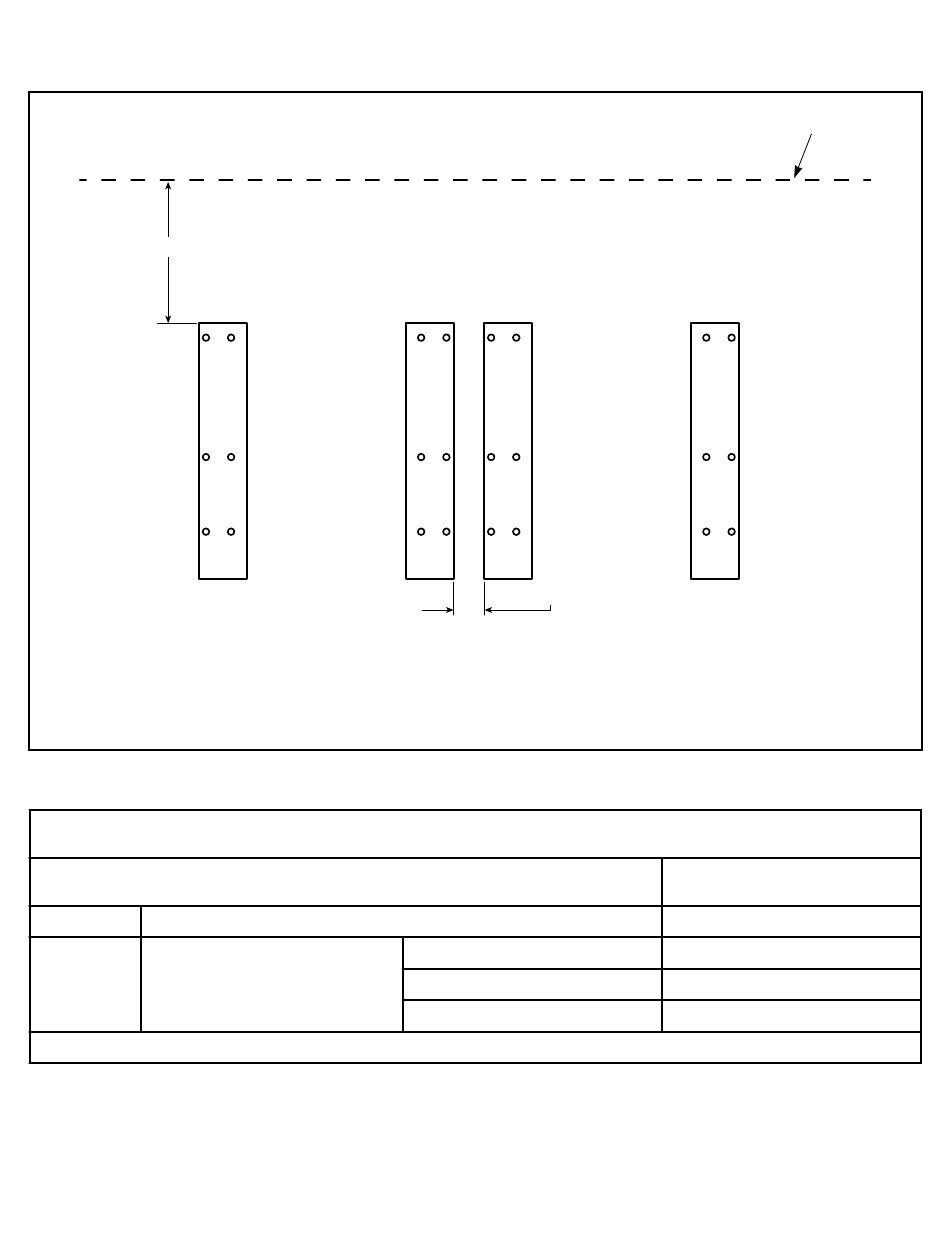

Trazado del piso

Espacios de dimensión - Montaje contiguo (consulte la Tabla 6 )
A
1. Muro
2. Parte posterior de la base
3. Máquina 1
4. Máquina 2
5. Frente de la base
Espacios libres según las dimensiones, mm [plg] - Montaje lado a lado
A Distancia al muro (mínima)
B Espacio respecto de la unidad ad-
yacente (mínimo)
* Requiere más profundidad de concreto y varilla de acero. Consulte la Instalación de la máquina.
©
Copyright, Alliance Laundry Systems LLC - NO CO-
PIAR ni TRANSMITIR
2
3
5
Figura 6
Descripción
Estándar
Angosto*
Ultra-angosto*
Tabla 6
22
2
4
5
B
508 [20]
457 [18]
305 [12]
153 [6]
1
PHM819N_SVG
45-160
Pieza N.º F8410701COR14
