17 DIAGRAMAS

Descripción:
Diagrama de conexión para Controlador de 1 canal con salida
analógica (corriente)
Diagrama de conexión para Controlador de 1 canal con salida de
relés
Diagrama de conexión para Controlador de 2 canales con salida
analógica (corriente)
Diagrama de conexión para Controlador de 2 canales con salida de
relés
Diagrama de conexión para Controlador de 2 canales con salida
analógica (corriente) y con retransmisión aislada de la señal
analógica de temperatura
Diagramas de conexión para sistemas Viscotherm con alimentación para el transmisor electrónico de
presión diferencial (DPT):
Descripción:
Diagrama de conexión para Controlador de 2 canales de entrada con
salida de relés
Diagrama de conexión para Controlador de 1 canal de entrada con
salida de relés
Diagrama de conexión para Controlador de 1 canal de entrada con
salida analógica (corriente)

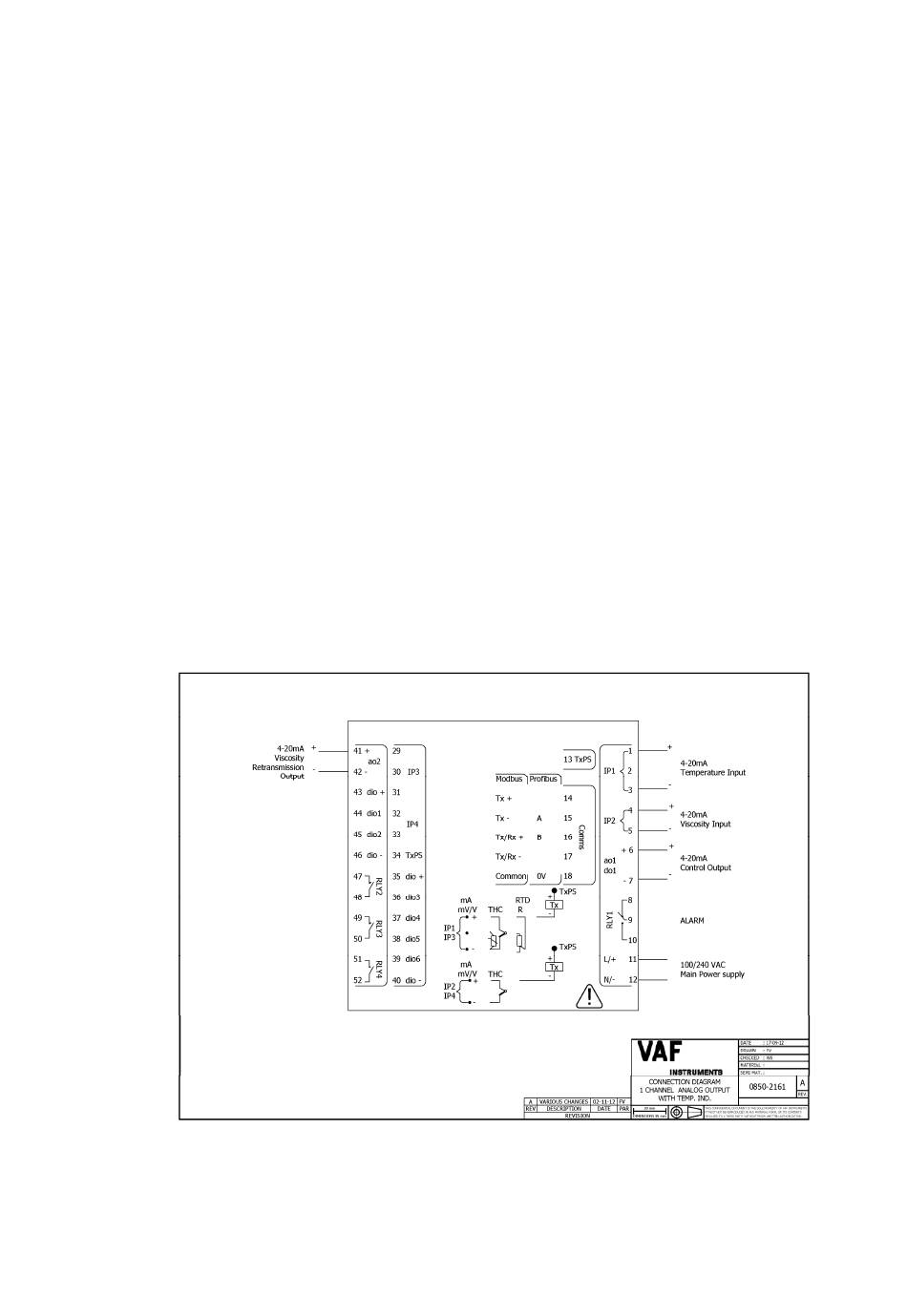

Dibujo 1, 0850-2161 Diagrama de conexión de 1 canal salida analógica
Para retransmisiones aisladas de la señal de temperatura analógica, consulte el diagrama de conexión
0850-2174 (Dibujo 5).
Número de dibujo:
0850-2161
0850-2162
0850-2163
0850-2164
0850-2174
Número de dibujo:
0850-2176
0850-2177
0850-2178
