Introduccion
1 1
I
VLT,N
Intensidad de salida nominal suministrada por el
convertidor de frecuencia.
U
VLT, MÁX
Tensión de salida máxima.
Entrada:
Comando de control
Inicie y detenga el funcionamiento del motor conectado
mediante el LCP y las entradas digitales.
Las funciones se dividen en dos grupos.
Las funciones del grupo 1 tienen mayor prioridad que las
funciones del grupo 2.
Grupo 1
Grupo 2
Motor:
Motor en funcionamiento
Par generado en la salida de eje motor y velocidad de cero
rpm a la velocidad máxima del motor.
f
VELOCIDAD FIJA
La frecuencia del motor cuando se activa la función de
velocidad fija (mediante terminales digitales).
f
M
Frecuencia del motor
f
MÁX
Frecuencia máxima del motor.
f
MÍN
Frecuencia mínima del motor.
f
M,N
Frecuencia nominal del motor (datos de la placa de
características).
I
M
Intensidad del motor (real)
I
M,N
Intensidad nominal del motor (datos de la placa de
características).
n
M,N
Velocidad nominal del motor (datos de la placa de caracte-
rísticas)
n
s
Velocidad del motor síncrono
2 × par. . 1 − 23 × 60 s
n s =
par. . 1 − 39
P
M,N
Potencia nominal del motor (datos de la placa de caracte-
rísticas en kW o CV)
4
Reinicio, Paro por inercia, Reinicio y paro por
inercia, Parada rápida, Frenado de CC, Parada y
tecla [Off].
Arranque, Arranque de pulsos, Cambio de sentido,
Iniciar cambio de sentido, Velocidad fija y
Mantener salida
MG33MD05 - VLT
Guía de programación del FC 300
T
M,N
Par nominal (motor).
U
M
Tensión instantánea del motor.
U
M,N
Tensión nominal del motor (datos de la placa de caracte-
rísticas).

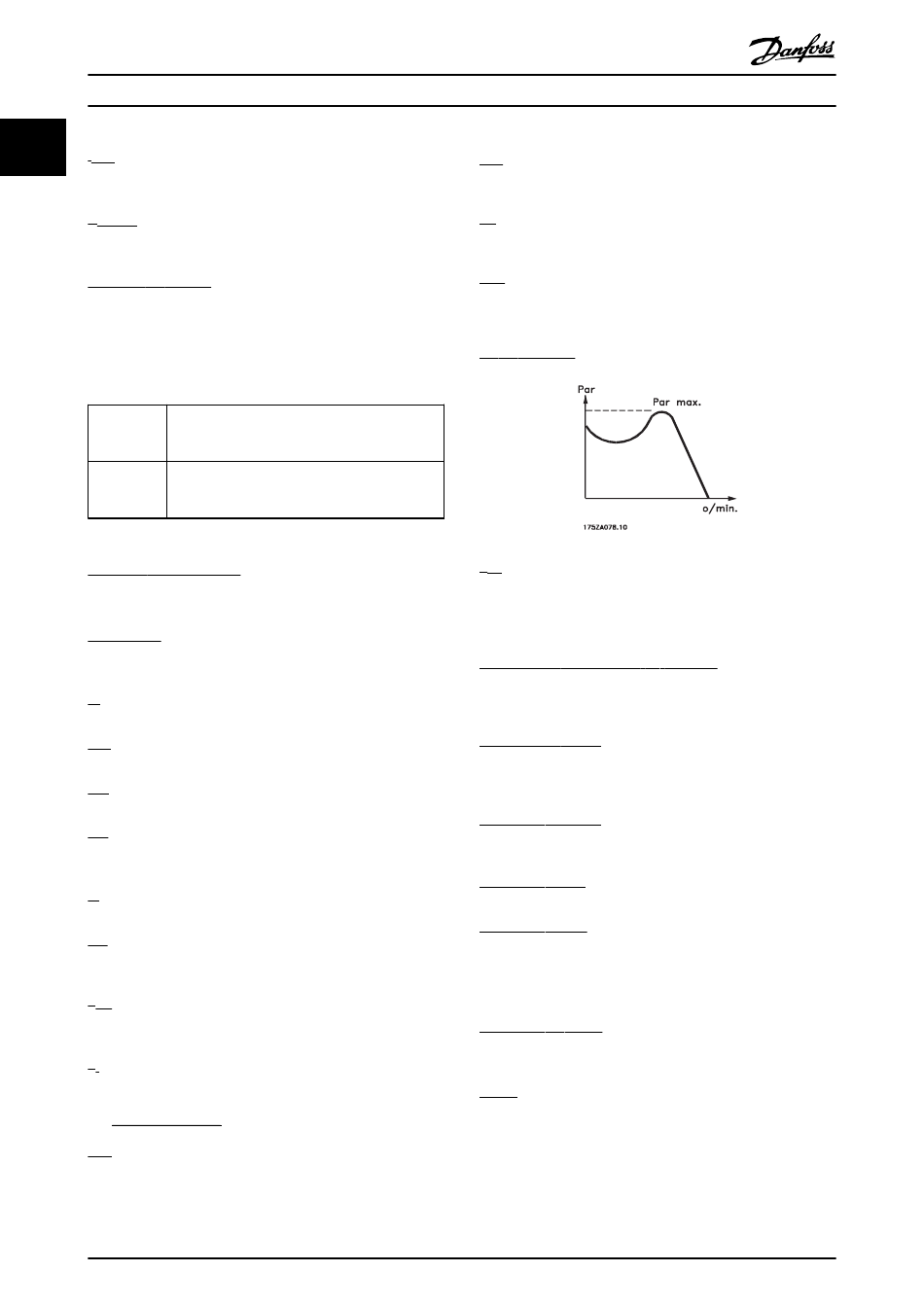

Par de arranque
η
VLT
El rendimiento del convertidor de frecuencia se define
como la relación entre la potencia de salida y la potencia
de entrada.
Comando de desactivación de arranque
Comando de parada que pertenece al grupo 1 de los
comandos de control (consulte este grupo).
Comando de parada
Consulte los comandos de control.
Referencias:
Referencia analógica
Una señal transmitida a las entradas analógicas 53 o 54
puede ser tensión o intensidad.
Referencia binaria
Una señal transmitida al puerto de comunicación serie.
Referencia interna
Referencia interna definida que puede ajustarse a un valor
comprendido entre el –100 % y el +100 % del intervalo de
referencia. Pueden seleccionarse ocho referencias internas
mediante los terminales digitales.
Referencia de pulsos
Señal de frecuencia de pulsos transmitida a las entradas
digitales (terminal 29 o 33).
Ref
MÁX
Determina la relación entre la entrada de referencia a un
100 % de plena escala (normalmente, 10 V y 20 mA) y la
referencia resultante. El valor de referencia máximo
ajustado en el 3-03 Maximum Reference.
®
