Guía de Diseño del FC 300
Debe desconectarse el suministro de corriente del convertidor de frecuencia.
•
Debe desconectarse el suministro de corriente a las conexiones con corriente de los terminales de relé.
•
Retire el LCP, la tapa de terminales y el soporte del FC 30x.
•

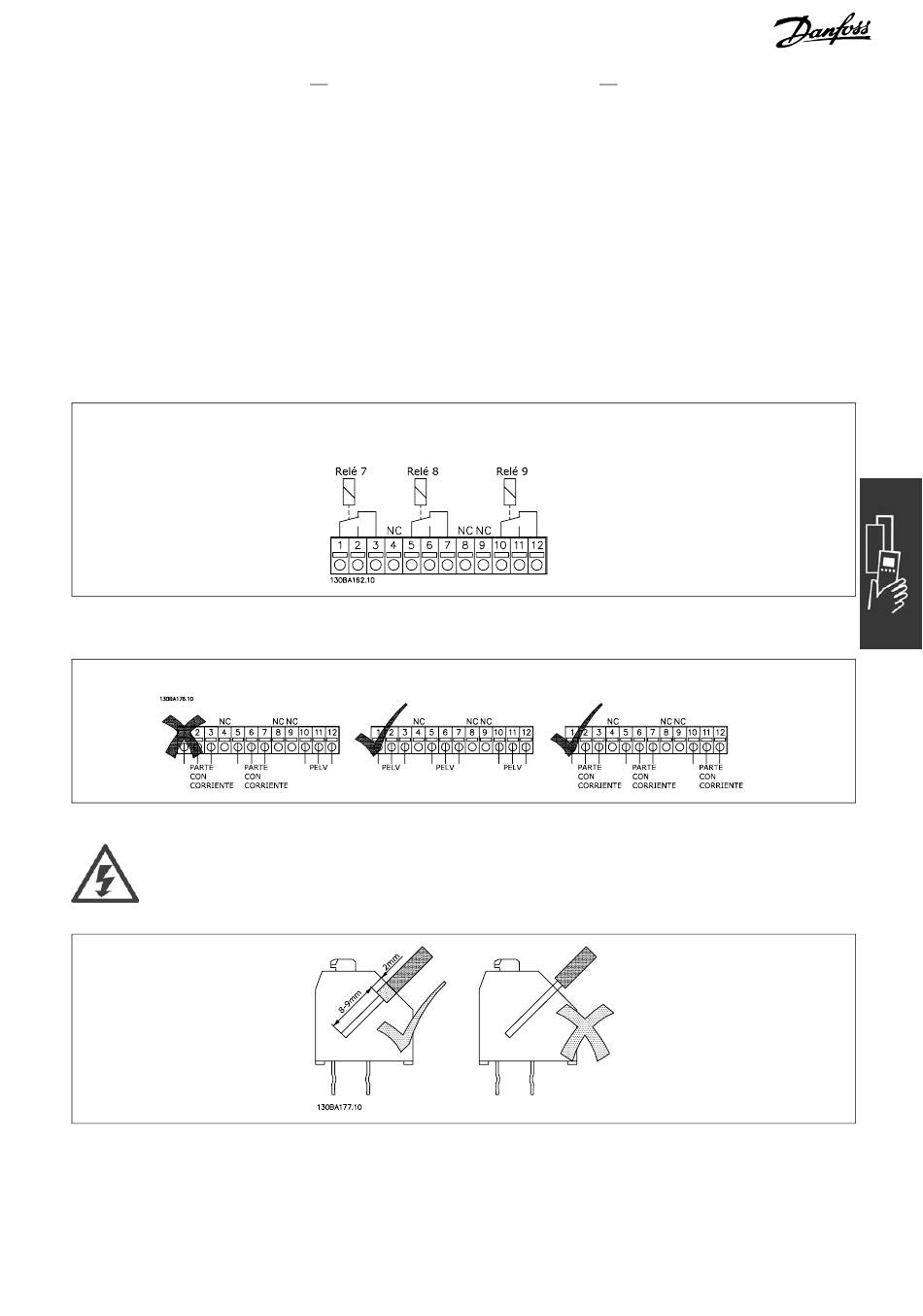

Ajuste la opción MCB 105 en la ranura B.
•
• Conecte los cables de control y sujételos mediante las cintas de cable suministradas.
No debe mezclar sistemas diferentes.
•
Ajuste el soporte ampliado y la tapa de terminales.
•
Vuelva a colocar el LCP.
•
Conecte el convertidor de frecuencia a la corriente.
•
• Seleccione las funciones de relé de los par. 5-40 [6-8], 5-41 [6-8] y 5-42 [6-8].
NB (Matriz [6] es el relé 7, matriz [7] es el relé 8, y matriz [8] es el relé 9)
No combine partes con corriente y sistemas PELV.
Inserción correcta de los cables
Cómo seleccionar su VLT
