Página 117: Introducción
Pulsar Evolution al final de la vida útil del producto. Le invitamos a que descubra la oferta de MGE UPS SYSTEMS, así como las opciones de la gama Pulsar Evolution visitando nuestro sitio web: www.mgeups.com o poniéndose en contacto con su representante MGE UPS SYSTEMS. -
Página 118: Estructura De La Documentación
Prólogo Estructura de la documentación La búsqueda de información se efectúa principalmente de dos maneras, a partir del: contenido, índice. Convenciones de los pictogramas Respetar imperativamente estas consignas. Información, consejos, ayuda. Señalización visual. Acción. Señalización acústica. Los convenios adoptados para representar los indicadores luminosos en los dibujos son los siguientes: Indicador luminoso apagado. - Página 119 Contenido Presentación Vistas generales .......................... 7 Posición "torre" ..........................7 Posición "rack" ..........................7 Caras traseras ..........................8 Panel de control ..........................9 Instalación Desembalaje y verificación ......................10 Instalación en posición "torre" ....................11 Instalación en posición "rack" ....................12 Conexión de los equipamientos ....................
- Página 120 Contenido Anexos Características técnicas ......................24 Esquema sinóptico ........................24 Características técnicas ........................ 25 Ejemplos de autonomías de batería ..................... 26 Glosario ............................27 Indice ............................28 Página 6 - 34007115ES/AA...
-
Página 121: Presentación

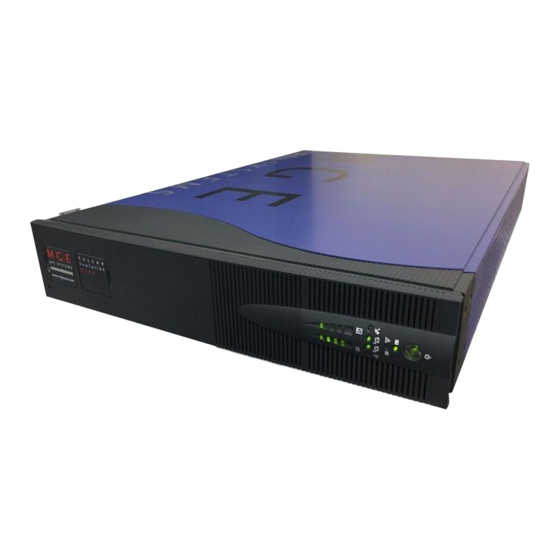

1. Presentación 1.1 Vistas generales Posición "torre" Dimensiones en mm (L x A x P) Evolution 2200 438 x 87,9 x 640 Evolution 3000 (19") (2U) Evolution 3000 XL Peso en kg Evolution 2200 Evolution 3000 Evolution 3000 XL Posición "rack" - Página 7 34007115ES/AA... -
Página 122: Caras Traseras
1. Presentación 1.2 Caras traseras Pulsar Evolution 2200 Puerto de comunicación USB. Puerto de comunicación RS232. RS232 DATA LINE PROTECTION Conector de reconocimiento automático TO BATTERY CABINET de un módulo de batería adicional. Protección de las líneas de datos. Emplazamiento para la opción "tarjeta de comunicación"... -
Página 123: Panel De Control
1. Presentación 1.3 Panel de control Botón luminoso Encendido/Apagado (ON/OFF) de las tomas de salida. Funcionamiento con batería. Defecto del aparato. Defecto de la batería. Sobrecarga del SAI. Tomas programables 1 alimentadas. Tomas programables 2 alimentadas. Funcionamiento en modo "booster" o "fader". Bargrafo del nivel de potencia utilizada en la salida. -
Página 124: Instalación
2. Instalación 2.1 Desembalaje y verificación Cable de conexión con la red eléctrica para el modelo 3000/3000 XL únicamente (en caso del modelo 2200, utilizar el cable de alimentación del equipamiento). 2 cables para conectar los equipamientos. Cable de comunicación RS232. Cable de comunicación USB. -
Página 125: Instalación En Posición "Torre
2. Instalación 2.2 Instalación en posición "torre" Montaje de los pies de sujeción en posición vertical. S A R P U L ti o n E v o lu 3 0 0 - Página 11 34007115ES/AA... -
Página 126: Instalación En Posición "Rack
2. Instalación 2.3 Instalación en posición "rack" Montaje y fijación de las guías y del rack: seguir las etapas de 1 a 6. MGE UPS SYSTEMS entrega los tornillos de fijación y las guías. Página 12 - 34007115ES/AA... -
Página 127: Conexión De Los Equipamientos
1 - Desconectar el cable de alimentación del equipamiento. 2 - Pulsar Evolution 2200 : conectar este cable en la toma 11 y luego en la toma de la red eléctrica de alimentación. -
Página 128: Conexión Del Puerto De Comunicación Rs232 O Usb (Opcional)
2. Instalación 2.5 Conexión del puerto de comunicación RS232 o USB (opcional) El puerto de comunicación RS 232 y el puerto de comunicación USB no pueden funcionar simultáneamente. 1 - Conectar el cable de comunicación RS 232 26 o USB 27 en el puerto serie o USB del equipo informático. -
Página 129: Instalación De La Opción "Tarjeta De Comunicación
2. Instalación 2.7 Instalación de la opción "tarjeta de comunicación" 1 - Retirar el protector 5 del SAI fijado con 2 tornillos. 2 - Colocar la tarjeta en el lugar previsto. 3 - Fijar el protector de la tarjeta con 2 tornillos. -
Página 130: Utilización
3. Utilización 3.1 Puesta en funcionamiento Pulsar el botón 15 . El zumbador emite un bip y todos los indicadores luminosos se encienden simultáneamente. El zumbador emite luego 2 bips durante el autotest y luego el botón 15 se queda encendido señalando la alimentación de las tomas de salida. - Si la red eléctrica de alimentación está... -
Página 131: Alimentación Con Batería (En Caso De Ausencia De La Red Eléctrica)
3. Utilización 3.3 Alimentación con batería (en caso de ausencia de la red eléctrica) Cambio a batería Cuando la red eléctrica se encuentra fuera de tolerancias, el indicador 16 está encendido. En toda la duración de autonomía de la batería, el zumbador emite un bip cada 10 segundos. -
Página 132: Personalización (Opcional)
3. Utilización 3.4 Personalización (opcional) Función Se pueden modificar los parámetros de personalización del SAI con el software "UPS Driver" instalado en el ordenador conectado al SAI según el procedimiento "Conexión del puerto de comunicación RS232" (ver capítulo 2.5). Verificar que el cable RS 232 26 esté conectado. Instalación del software "UPS Driver": 1 - Insertar el CD ROM "Solución Pac"... -
Página 133: Ficha "Umbrales De Tensión
3. Utilización Ficha "Umbrales de tensión" Funciones personalizables Configuración de fábrica Personalización posible Tensión de salida en funcionamiento con batería 230 V 200 V - 220 V - 240 V Umbral superior de cambio a batería 294 V 271 a 294 V Umbral de activación del modo "fader"... -
Página 134: Mantenimiento
4. Mantenimiento 4.1 Reparación Reparación sin intervención del servicio posventa (todos los modelos) Síntoma Diagnóstico Solución El indicador 18 se El SAI se está sobrecargando. El consumo eléctrico de Comprobar la potencia absorbida enciende y el zumbador los equipamientos conectados al SAI excede la por los equipos y desconectar emite un bip. -
Página 135: Cambio Del Módulo Batería
4. Mantenimiento 4.2 Cambio del módulo batería Recapitulación de las consignas de seguridad: La batería presenta un riesgo de electrocución y una elevada corriente de cortocircuito. Se deberán tomar las precauciones siguientes para cualquier intervención que se realice en los elementos de la batería: Quitarse reloj, anillos, alianzas, brazaletes o cualquier otro objeto metálico, Utilizar herramientas con mango aislado. - Página 136 4. Mantenimiento F - Destornillar el tornillo que fija el capó de la batería. G - Levantar ese capó . H - Desconectar el bloque de batería. I - Extraer el bloque de batería y proceder a su cambio. Montaje del nuevo módulo de la batería Realizar en sentido inverso las operaciones que se describen arriba.
-
Página 137: Medio Ambiente
Reciclado del SAI al final de su funcionamiento útil: MGE UPS SYSTEMS se compromete a utilizar los servicios de sociedades autorizadas y conformes con la reglamentación para que retiren el conjunto de productos recuperados al final de su vida útil (póngase en contacto con su agencia). -
Página 138: Anexos
6. Anexos 6.1 Características técnicas Esquema sinóptico Filtro Transformador "booster/fader" Entrada Salida Ondulador Cargador Batería Página 24 - 34007115ES/AA... -
Página 139: Características Técnicas
6. Anexos Características técnicas Pulsar Evolution 2200 Pulsar Evolution 3000 Pulsar Evolution 3000 XL Potencia de salida 2200 VA / 1540 W 3000 VA / 2000 W 3000 VA / 2000 W Red eléctrica de alimentación Tensión Monofásica 160 V a 294 V... -
Página 140: Ejemplos De Autonomías De Batería
6. Anexos Ejemplos de autonomías de batería Pulsar Evolution 2200 1 servidor de datos + 1 disco de almacenamiento 2 servidores distribuidos + 1Hub 8 servidores en rack 30 t (min) Pulsar Evolution 3000 1 servidor de datos + 1... -
Página 141: Glosario
6. Anexos 6.2 Glosario Autonomía Duración de funcionamiento del aparato con la batería en caso de imposibilidad de utilización de la red eléctrica de alimentación. Bargrafo Indicador de potencia suministrada o de autonomía de la batería en el panel de control. Equipamientos Aparatos o dispositivos conectados en las salida del SAI. - Página 142 6. Anexos 6.3 Indice Arranque automático ............18 Paro del SAI por software ..........18 Autonomía de la batería ..........26 Personalización ............. 18 Batería ..............18 Condiciones On/Off ..........18 Salida ..............19 Bargrafo ................9 Peso ................. 7 Batería Puerto de comunicación RS232 .......
