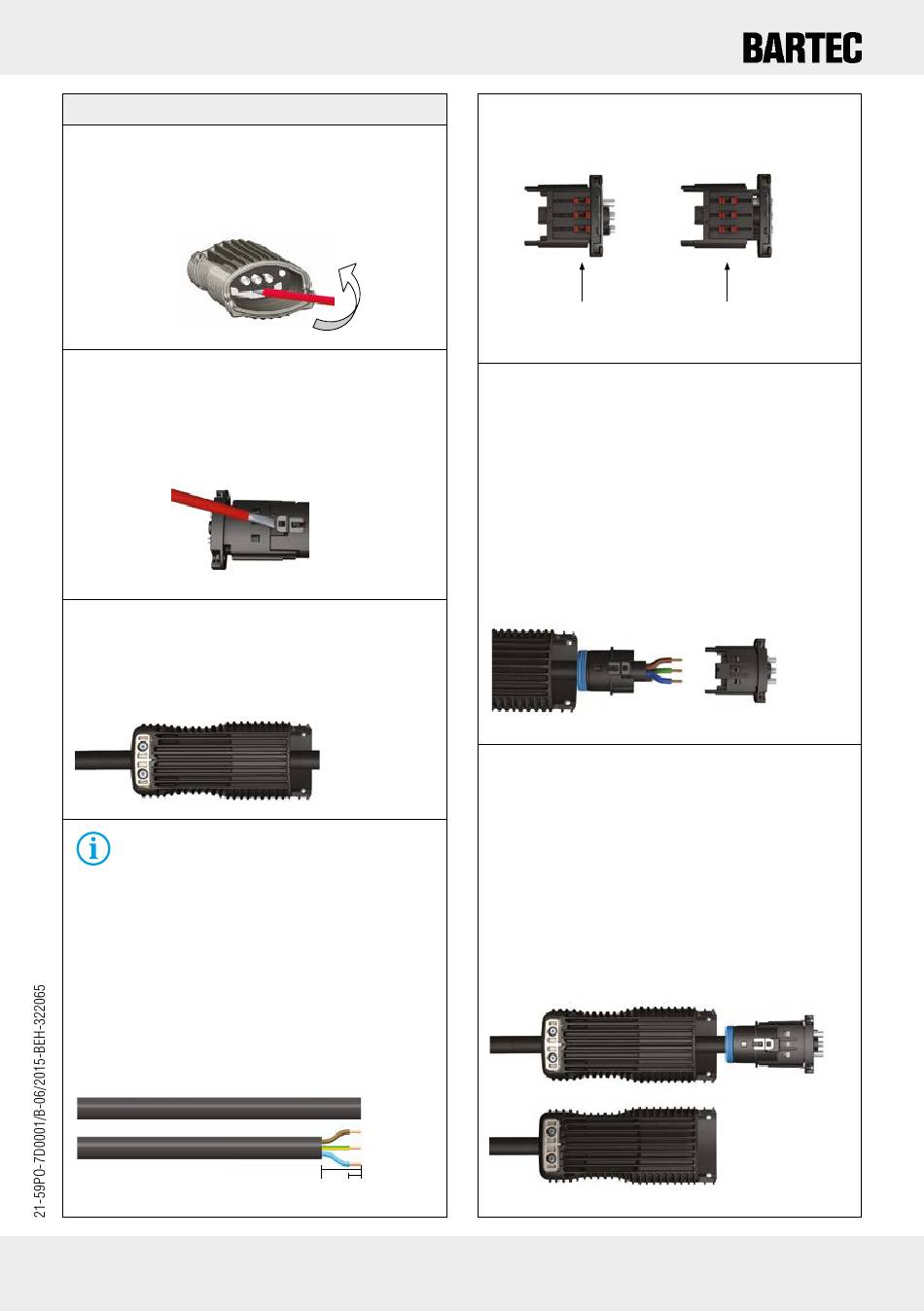

Conexión lado de la toma
(conector de enchufe PLEXO 27-59P1-....)
Suelte la unidad de conexión del cable de conexión con un destor-
nillador, en el caso de que esta parte se encuentre ya montada. Tire
de la unidad de conexión del cable de conexión para extraerla fuera
del envolvente del cable de conexión.
La unidad de conexión del cable de conexión se compone de la
unidad de aislamiento y de la unidad borne.
Abra el resorte de seguridad, mientras lo levanta con cuidado con
un destornillador a la vez que separa la unidad de aislamiento de
la unidad borne.
Deslice el cable de suministro de corriente a través del envolvente
del cable de conexión y de la unidad de aislamiento. El diámetro
interior, así como el color de la junta dependen de las dimensio-
nes escogidas del cable de conexión. Vea al respecto también el
capítulo 2.
Aviso
No tuerza excesivamente la unidad de conexión preconfecciona-
da mientras la desliza o antes de deslizarla dentro del envolvente.
Podría provocar un cortocircuito.
Una vez introducido el cable de conexión, ha de preparlo para la
conexión: Haga un corte recto en el cable de conexión.
Quite la funda exterior del cable de suministro de corriente, de
manera que el hilo trenzado intermedio (puesta a tierra) tenga
una longitud de 35 mm. Desguarnezca 8 mm del aislamiento de
cada uno de hilos trenzados. Trence los conductores y amólde-
los.
Reserva
Nos reservamos el derecho a realizar cambios técnicos. Cambios y errores no justifican cualquier reclamación por daños y perjuicios.
Asegúrese de que los tiradores de cada uno de los bornes estén en
posición ABIERTA.
1
Introduzca simultáneamente los hilos de conexión en la unidad
borne del cable de conexión hasta el tope. Compruebe mediante
un examen visual de la parte opuesta que los hilos se encuentran
en la posición correcta.
Los hilos deben someterse a una inspección visual, en la que se
controlará si se han introducido completamente en el interior a tra-
vés de los resortes de los bornes. Mueva los tiradores de cada uno
2
de los bornes desde la posición ABIERTA a la posición CERRADA.
Deslice cuidadosamente y de manera conjunta la unidad de aisla-
miento y la unidad borne hasta que el resorte de seguridad encaje
correctamente.
3
Deslice hacia atrás la unidad de conexión hasta el envolvente has-
ta que la oiga encajar correctamente en el envolvente. Utilice los
dispositivos de inserción dispuestos a ambos lados y apriételos
contra la unidad borne durante el movimiento introductorio en di-
rección de la inserción del conductor en el envolvente.
Las cabezas de los tornillos dentro del envolvente del lado de la
toma deben quedar completamente a la vista tras haber encajado.
No quite ni suelte bajo ningún concepto ambos tornillos del inte-
rior del envolvente.
Cierre la descarga de tracción apretando los tornillos de ésta con
un par de apriete uniforme de 1,2 Nm.
4
35 8
Tiradores en posición Tiradores en posición
CERRADA ABIERTA
5
6
7
ES 13/20
