Configuraciones de puentes y cable de línea de
PowerMax 8000
Alimentación trifásica
Una bahía de sistema PowerMax 8000 con alimentación trifásica requiere un cable de
línea en el enchufe P1 y un puente de alimentación desde J1 a P2.

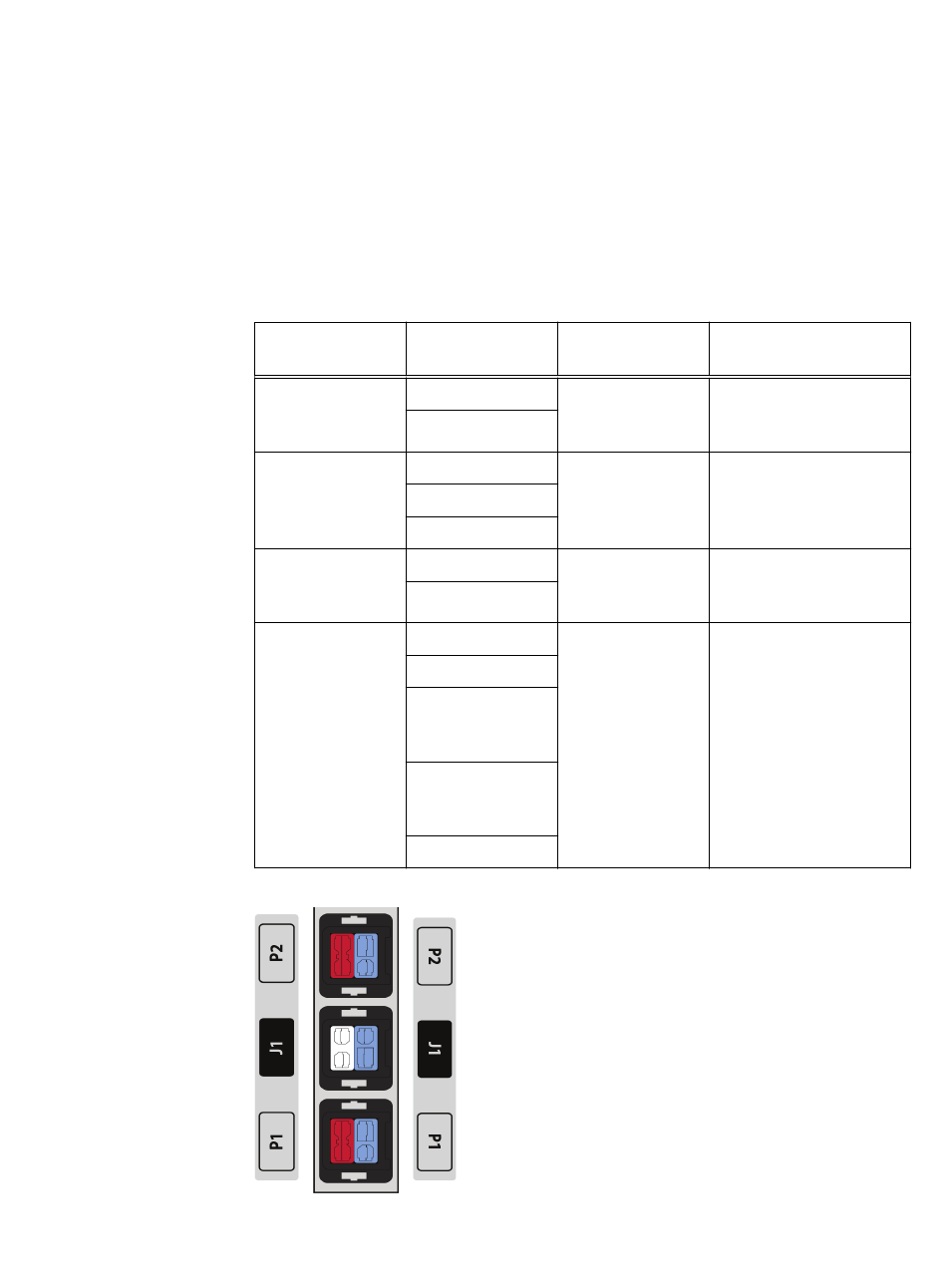

Tabla 27 Configuraciones de cable de línea de PowerMax 2000, trifásica
PowerBrick
Componentes
PowerBrick 4/8
DAE 6
SPS 4A/4B
PowerBrick 3/7
DAE 5
DAE 4
SPS 3A/3B
PowerBrick 2/6
DAE 3
SPS 2A/2B
PowerBrick 1/5
DAE 2
DAE 1
MIBE A/B
(PowerBrick 1
SOLAMENTE)
Switch Ethernet
A/B (PowerBrick 1
SOLAMENTE)
SPS 1A/1B
Figura 13 Enchufe de alimentación de entrada del cliente, trifásico
Configuraciones de puentes y cable de línea de PowerMax 8000
Cableado de alimentación, cables y conectores
Ubicación del
Ubicación de los
cable de línea
puentes (desde/hasta)
No hay cables de
No hay puentes de
línea adicionales
alimentación adicionales
requeridos
requeridos
No hay cables de
No hay puentes de
línea adicionales
alimentación adicionales
requeridos
requeridos
No hay cables de
No hay puentes de
línea adicionales
alimentación adicionales
requeridos
requeridos
P1
J1<>P2
P/N DELTA trifásico:
038-004-435
P/N EN ESTRELLA
trifásico: 038-004-481
67
