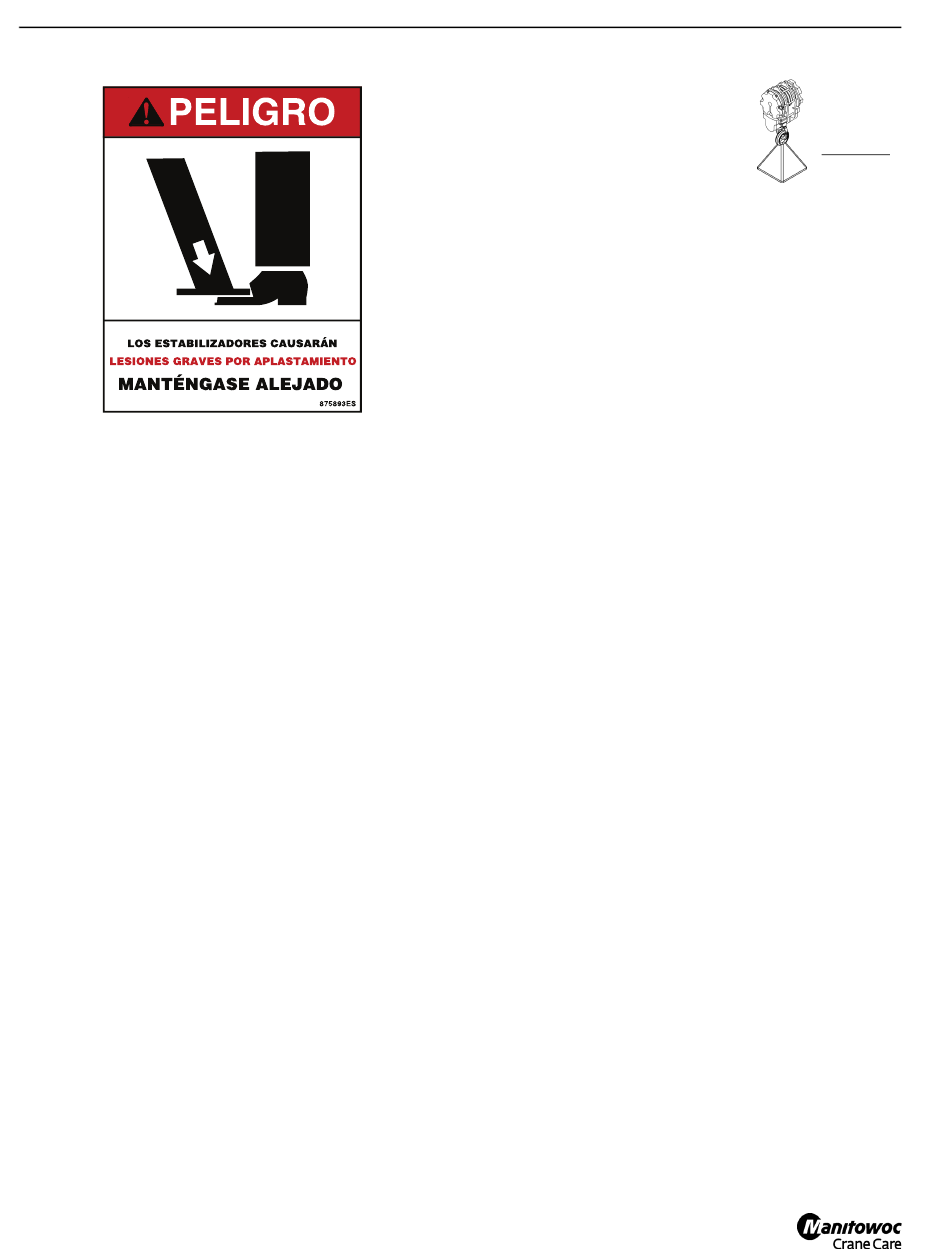

EMPLAZAMIENTO

Verifique que el plumín, si lo tiene, esté debidamente
almacenado en la primera sección de la pluma.

Antes de elevar una carga

1. Revise que todos los controles funcionen correctamente
accionando cada sistema a través de un ciclo completo.
Esto es particularmente importante después de haberle
dado mantenimiento o haber reparado la máquina. Si se
detecta algún funcionamiento anómalo, corrija la
condición antes de continuar.
2. Durante todos los trabajos, mueva los controles con
suavidad al iniciar o terminar un movimiento para evitar
los arranques o paradas súbitos, los cuales imponen
cargas innecesarias de impacto sobre el equipo. Este
movimiento puede llevarse a cabo moviendo con
suavidad la palanca de control y el pedal acelerador.
CÓMO LEER Y COMPRENDER LAS TABLAS
DE CARGA
Las estructuras y componentes de la máquina han sido
diseñados para ofrecer un servicio satisfactorio si la
máquina no sufre cargas superiores a las cargas máximas
nominales que se especifican en la tabla de carga. Las
sobrecargas crean riesgos potenciales serios para la
seguridad y también pueden acortar la vida útil de la
máquina. Es importante que conozca el peso y el radio de
toda carga que se esté intentando manejar. Esto debe
hacerse usando un dinamómetro y una cinta métrica, o
comunicándose con su supervisor.
4-4
MANUAL DEL OPERADOR DE LA 500E2
La sobrecarga de una grúa puede
c a u s a r m u c h o s t i p o s d e f a l l a ,
dependiendo de la configuración y la
posición de trabajo de la grúa, por
ejemplo, daños estructurales a casi
cualquier parte de la grúa, la falla del
malacate o cable y el vuelco de la
máquina.
La tabla de carga muestra las cargas máximas nominales,
incluyendo la carga propiamente dicha (el peso elevado), los
equipos de manejo de cargas, tales como eslingas,
cucharones y peso de la línea de tensión, etc., que la grúa y
el malacate son capaces de manejar. El peso del equipo de
manejo de cargas y de los accesorios de la pluma debe
restarse del valor de carga nominal máxima mostrado en la
tabla de carga para determinar la carga útil que puede
e l e v a r s e . P o d r í a s e r n e c e s a r i o r e d u c i r e s t e v a l o r
adicionalmente para tomar en cuenta factores tales como los
efectos de la oscilación libre de la carga, viento, condiciones
del suelo, desnivel y velocidades de funcionamiento.
Las capacidades indicadas en la tabla de carga con
estabilizadores totalmente extendidos son cargas máximas
y se basan en:
-
-
Los límites de estabilidad o las zonas no sombreadas
representan una estabilidad con un factor de vuelco de 85 %
(nota: para las unidades aprobadas para la ciudad de Nueva
York, los límites de estabilidad o las zonas no sombreadas
representan una estabilidad con un factor de vuelco de
75 %) cuando:
1. Todos los estabilizadores se han extendido y tienen
contacto firme con una superficie firme y nivelada, los
neumáticos están elevados sobre el suelo y la máquina
está nivelada con un margen de 1°.
2. Se ha instalado una cantidad adecuada de contrapeso,
de ser necesario.
3. La máquina ha sido montada según las instrucciones
dadas por la fábrica en un vehículo con especificaciones
adecuadas.
4. El peso de los dispositivos de manejo de cargas se
considera como parte de la carga elevada.
5. El cable de carga ha sido enhebrado de modo correcto
para la carga que se desea elevar.
6. No existen condiciones ambientales adversas tales
como vientos fuertes.
7. El operador controla las cargas con suavidad.
8. Los neumáticos han sido inflados a la presión apropiada.
Published 07-26-2019, Control # 111-06
la integridad estructural de la grúa en las zonas
sombreadas,
la estabilidad de la grúa en las zonas no
sombreadas.
Bloque
+
Eslinga
+
Carga
Carga
nominal total
