8. Conexiones a tierra
Todo lo sistema conexión a tierra debe cumplir las recomendaciones de la ABNT para áreas clasificadas por las normas NBR 14639 y NBR 5410.
Conecte los siguientes itens en su sistema de conexión a tierra:
• Surtidores del suministro y demás equipos del puesto.
• Cajas de relês ou contactores de control.
• Cuadro eléctrico responsável por la ligación de los surtidores.
• Detectores electrónicos de fugas.
Obs.: Examine el aislamiento de los cables hacia de hazer las conexiones. Cuidado para no dañar durante el paso por los electroductos.
_ En el momento de la ligación de los cables, apargarlos en sus extremos. De lo contrario, pode producirse daños al sistema electrónico del
surtidor.
_ Mida los extremos de los cables en los electroductos entre si con auxílio de un medidor de aislamiento (megôhmetro).
Conectando un lado del medidor a la varilla de conexión a tierra, mida la resistencia entre cada cable y la varilla de conexión a tierra
correspondiente. Una resistencia de aislamento superior a 50 MΩ(megaohms) es suficiente.

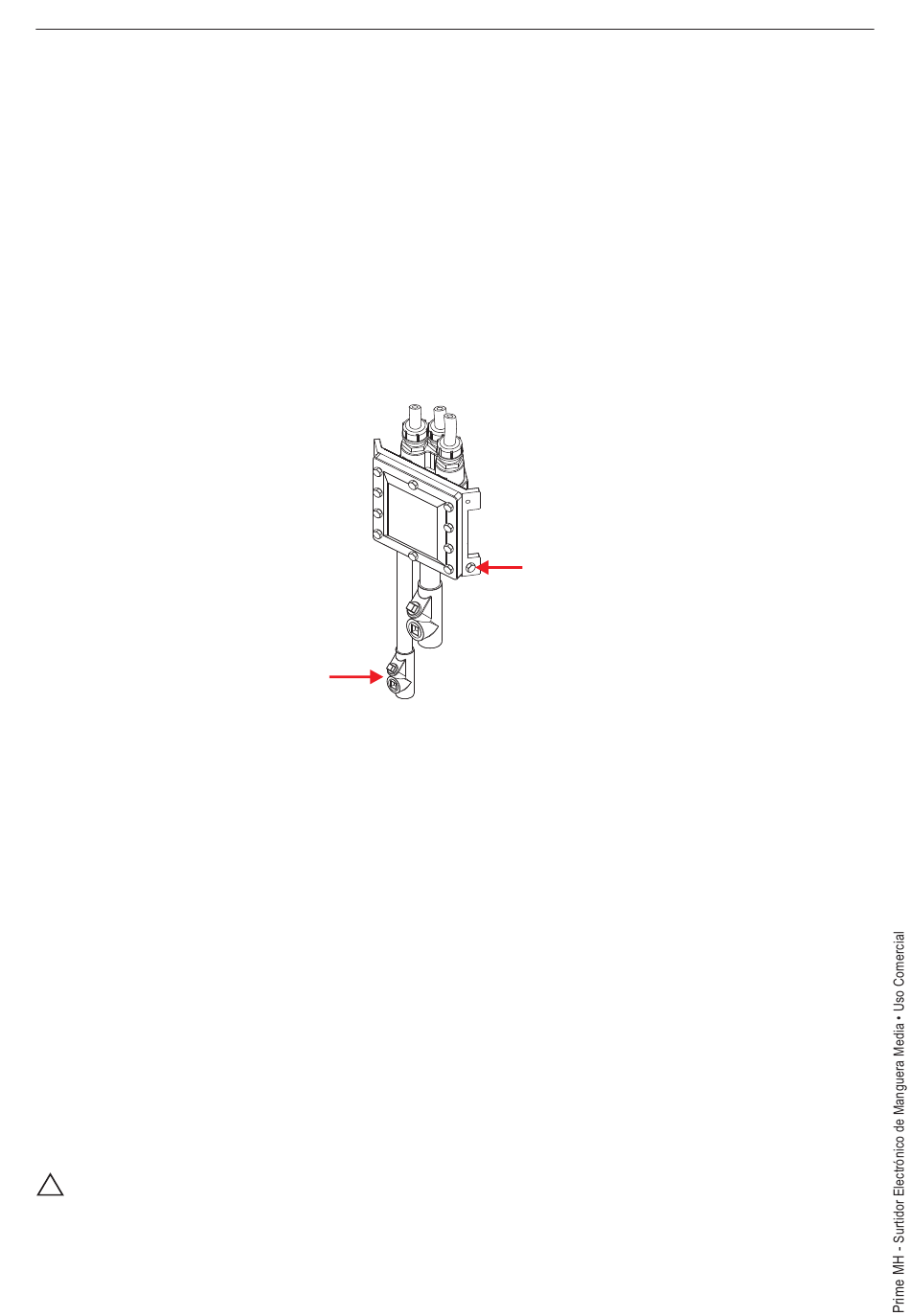

_ Conecte el cable del sistema de conexión a tierra al tornillo indicado en la figura abajo, localizado en la caja de ligación eléctrica que es
localizada en la parte inferior del surtidor (parte hidráulica).
Obs.: No conecte el sistema de conexión a tierra a una superfície pintada pues habrá aislamiento del sistema. Também se recomienda no utilizar el estante de los motores
para este fin.
Después de montar el cable de conexión a tierra la caja de conexión, comprobar la continuidad entre estructura e vástago de conxión a tierra y
tambien entre la caja de ligación y haste de conexión a tierra .
Se exige la conexión de cada surtidor a un sistema de conexión a tierra, respetando los siguientes procedimientos:
• Seguir los códigos locales, federales, ABNT y/o regulamentaciones de la compañía petrolera.
• Utilizar cable desnudo con calibre mínimo de 10mm entre surtidores y vástago.
• Utilizar vástago de conexión a tierra de acero recubierto con cobre con espesa capa (254 µm) y de dimensiones 5/8" x 2,4 m.
• El valor de la resistencia de conexión de tierra debe ser inferior a 4Ω, medido individualmente entre solo y vástago.
• Como medida adicional, conectar todos los puntos de conexión a tierra formando una malla.
9. Haga el sellado de cada eletroducto de entrada y salida del surtidor, preenchendo con compuesto selador las secciones abiertas de
las unidades selladoras (veer ilustración arriba).
Obs.: Somente utilize composto selador aprovado para uso em atmosferas potencialmente explosivas.
10. Aislamos los cables no utilizados
11. Revisión de las conexiones de los cables
12. Montar la tapa de la caja de ligación de acuerdo con las instruciones contenidas en la propia tapa
13. Cerrar los paneles inferiores del surtidor (paneles de la hidráulica)
ATENCIÓN
!
Obs.: NÃO LIGUE LA CORRIENTE ELÉCTRICA AC DE SU SURTIDOR.
instalación, solamente un técnico autorizado por la Gilbarco Veeder-Root debrá colocar lo surtidor en funcionamiento (start-up) y asegurar la
garantía de su producto. Todos los accesórios (mangueras, pistolas e opcionales) serán instalados por el técnico autorizado Gilbarco Veeder-Root.
16
Unidades
selladoras
2
MANUAL DEL PROPIETARIO - Instalación, operación y mantenimiento
Tornillo del
conexión a tierra
Ligá-la invalidará la garantía del equipo. Al cerrar la
