Procedimientos previos
al mantenimiento
Antes de abrir cualquier cubierta, pare el motor, retire la llave
y deje que el motor se enfríe.
Importante: Las fijaciones de las cubiertas de esta
máquina están diseñadas para que queden sujetas a
la cubierta después de retirarse ésta. Afloje todas las
fijaciones de cada cubierta unas cuantas vueltas hasta
que la cubierta esté suelta pero aún sujeta, luego vuelva
a aflojarlas hasta que la cubierta quede libre. Esto evita
la posibilidad de retirar accidentalmente los pernos de
los retenedores.
Cómo retirar la cubierta
1. Baje el desbastador, pare el motor y retire la llave.
ADVERTENCIA
Debajo de la cubierta hay una correa que
está en movimiento cuando el motor está en
marcha, y puede atrapar los dedos, las manos,
el pelo suelto y la ropa, causando graves
lesiones, amputaciones o incluso la muerte.
Siempre pare el motor y espere a que se
detengan todas las piezas en movimiento
antes de retirar la cubierta.
2. Afloje el perno de parte trasera de la cubierta.
3. Afloje secuencialmente los 3 pernos que sujetan la
cubierta al bastidor hasta que la cubierta quede libre
(Figura 26).

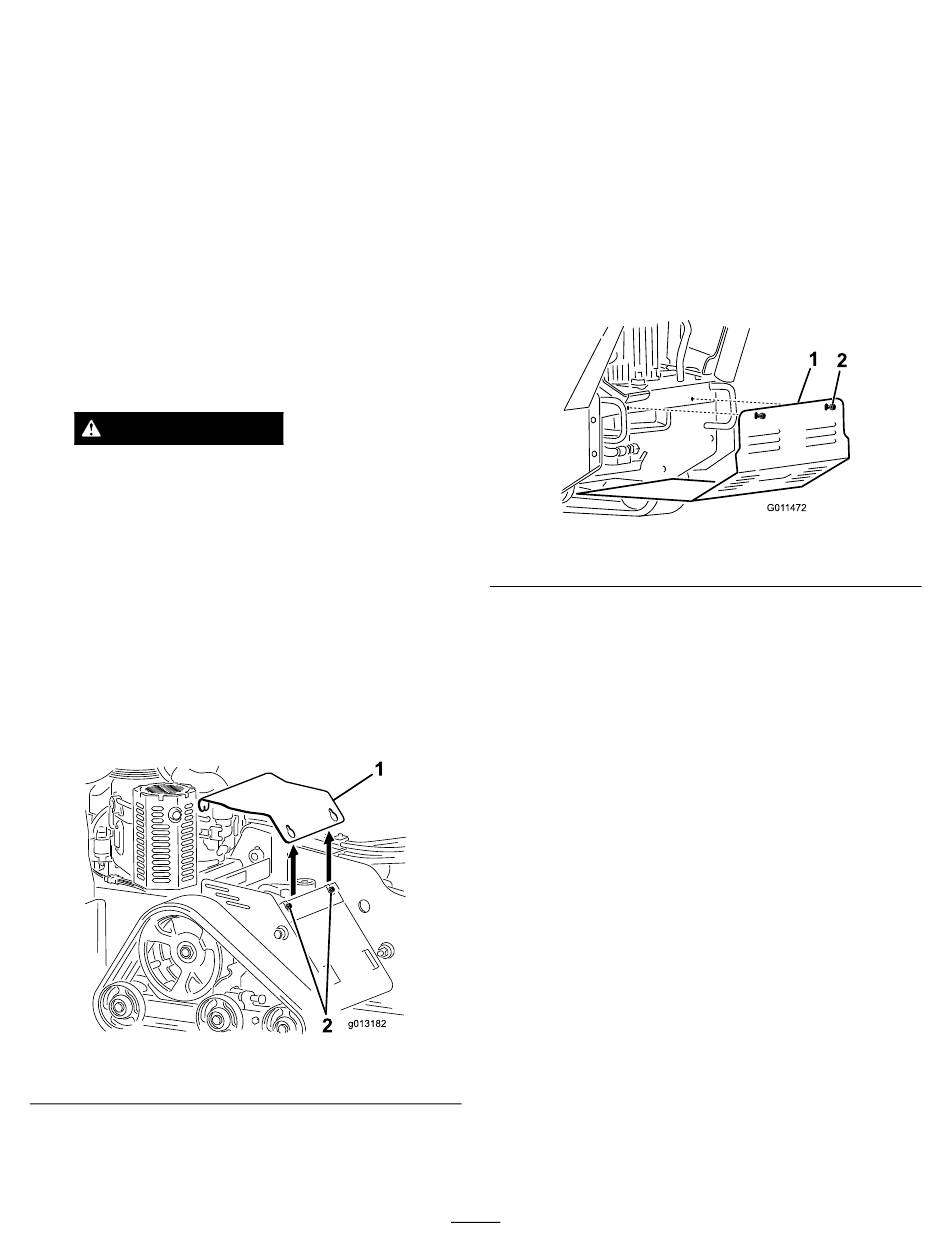

Figura 26
1. Cubierta
4. Tire hacia arriba de la parte trasera de la cubierta hasta
que esté libre del motor, y retírela de la máquina.
2. Pernos
Instalación de la cubierta
1. Baje el desbastador, pare el motor y retire la llave.
2. Coloque la cubierta en su sitio y sujétela con los 3
pernos que retiró anteriormente (Figura 26).
Cómo retirar el protector
inferior
1. Baje el desbastador, pare el motor y retire la llave.
2. Afloje secuencialmente los 2 pernos que sujetan el
protector inferior hasta que el deflector quede libre
(Figura 27).
1. Protector inferior
3. Tire del protector para retirarla de la máquina.
Instalación del protector
inferior
1. Baje el desbastador, pare el motor y retire la llave.
2. Coloque el protector inferior en la máquina de manera
que descanse sobre las 4 pestañas (Figura 27).
Nota: Puede ser necesario levantar la cubierta
para asegurarse de que descansa sobre las pestañas
delanteras.
3. Sujete el protector con los pernos que aflojó
anteriormente.
22
Figura 27
2. Pernos
