5.3 Conexión de un dispositivo externo de 12V
La alarma de acceso Guardline puede activar dispositivos
externos cuando el receptor recibe una señal. Puede usar la
función de relés de 12V para activar dispositivos externos de
12V con o sin alimentación, como luces estroboscópicas o
sirenas. Incluso puede emplear el relé de 12V para conectar
la alarma de acceso Guardline a un sistema de alarma ya
existente en su hogar.

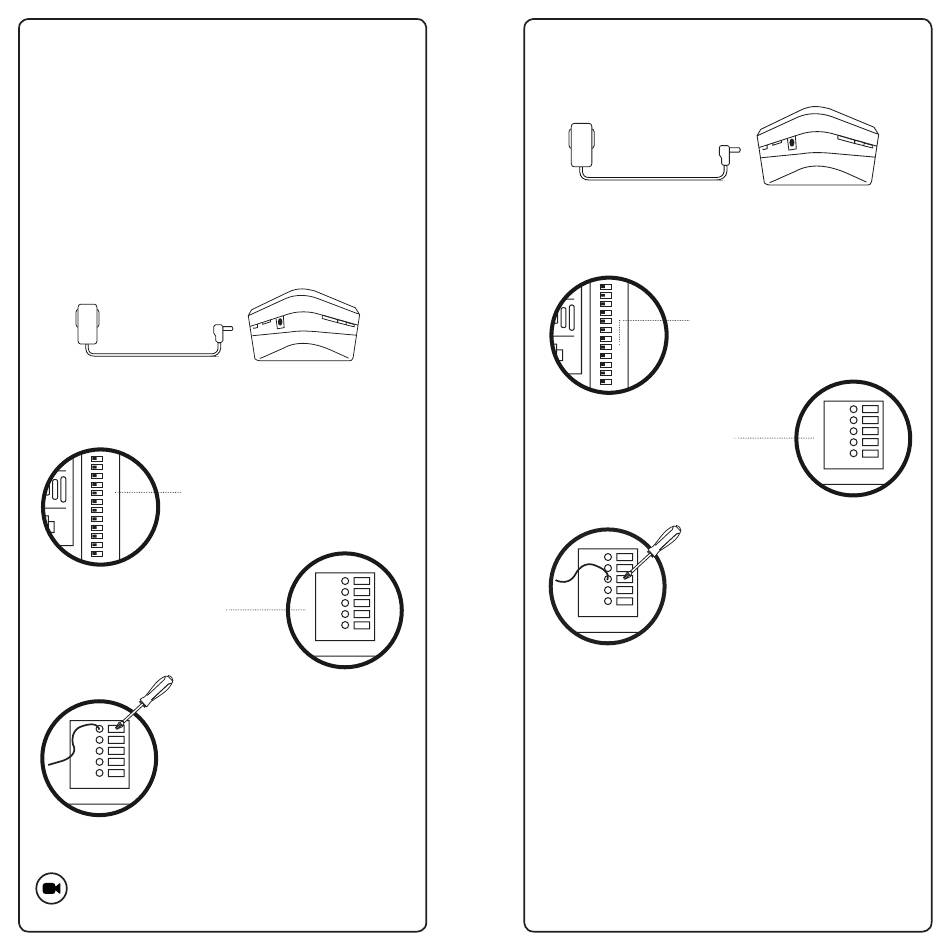

5.3.1 Conexión de un dispositivo externo de 12V sin
alimentación
1. El receptor debe estar enchufado al adaptador de red.
2. Retire la placa trasera y conecte los cables de alimentación.
3. Encienda los interruptores que correspondan a la zona o las
zonas del receptor que desee activar:
5: Zona 1
5
6
6: Zona 2
7
7: Zona 3
8
8: Zona 4
4. Localice las 5 etiquetas naranjas
y siga las instrucciones de su
dispositivo de 12V para conectarlo.
Si no tiene las instrucciones, siga
los pasos a continuación:
5. Utilice los terminales + y -
6. Presione la etiqueta naranja en el
-
caso del terminal + e inserte el cable
+
rojo por completo. Haga lo mismo con
el terminal - e inserte el cable negro.
7. Active el sensor para comprobar que
funciona sin problemas.
Vea el vídeo:
www.guardlinesecurity.com/12v-relay
-
+
18
5.3.2 Conexión de un dispositivo externo de 12V con
alimentación
1.El receptor debe estar enchufado al adaptador de red.
2. Retire la placa trasera y conecte los cables de alimentación.
3. Encienda los interruptores que correspondan a la zona o las
zonas del receptor que desee activar:
9: Zona 1
10: Zona 2
11: Zona 3
9
12: Zona 4
10
11
12
4. Localice las 5 etiquetas naranjas
y siga las instrucciones de su
dispositivo de 12V para conectarlo.
Si no tiene las instrucciones, siga
los pasos a continuación:
5. Utilice los terminales NO o NC y
COM. Consulte las instrucciones de su
dispositivo de 12V para confirmar si
debe usar el terminal NC o el NO.
NC
COM
6. Presione la etiqueta naranja para los
NO
terminales NO o NC e inserte el cable
rojo por completo. Haga lo mismo
con el terminal COM e inserte el cable
negro.
7. Active el sensor para comprobar que
funciona sin problemas.
-
+
