E s p e c i f i c a c i o n e s d e l o s g o b o s
Todos los portagobos aceptan gobos de cristal redondos utilizados en teatro de tamaño E. Las posiciones de la rueda de
gobos rotativos pueden albergar gobos de hasta 3 mm de grosor sujetados con un muelle de retención. Los gobos con
grosor superior a 3 mm se deberán pegar mediante cola al portagobos.
Para obtener mejores resultados los gobos de cristal personalizados deberán cumplir los siguientes criterios:
Diámetro exterior: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37,5 +0/-0,3 mm (1 15/32 +0/-0,01")
Diámetro máximo de la imagen: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 mm (1 3/16")
Material: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Borofloat de alta temperatura o cristal mejor
Recubrimiento: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dicroico o aluminio mejorado
Aunque los gobos de cristal son los más duraderos se pueden obtener, para muchas aplicaciones se pueden obtener
resultados satisfactorios y más baratos utilizando gobos de aluminio. Nuestra experiencia con el MAC 2000
Performance II, que se suministra con con gobos de aluminio, demuestra que el aluminio soporta muy bien la
temperatura. También se pueden utilizar gobos personalizados de acero, pero se deterioran y pierden su definición en
cuestión de horas cuando se utilizan en el MAC 2000 Performance II. La vida útil dependerá de la forma del gobo y del
ciclo de proyección. Para más información, consultar con su proveedor de gobos.
O r i e n t a c i ó n
G
OBOS DE CRISTAL
Los gobos de cristal recubiertos están insertados con la cara recubierta orientada hacia el borde del portagobos (lejos
del muelle). Los gobos texturizados están insertados con la cara pulida contra el muelle. Esto permite conseguir los
mejores resultados cuando se combinan con gobos rotativos.
Cuando un objeto está en la cara recubierta
no hay espacio entre el objeto y su reflejo.
Cuando miramos a través de la cara
recubierta no se puede ver la arista posterior.
G
M
OBOS DE
Para conseguir una proyección correcta, los gobos de metal personalizado se deberán colocar con la imagen real
orientada hacia la lámpara. La cara con la imagen falsa (orientada en sentido contrario a la lámpara) deberá estar
recubierta con pintura negra que soporte altas temperaturas a fin de reducir los reflejos.
32
Cara recubierta

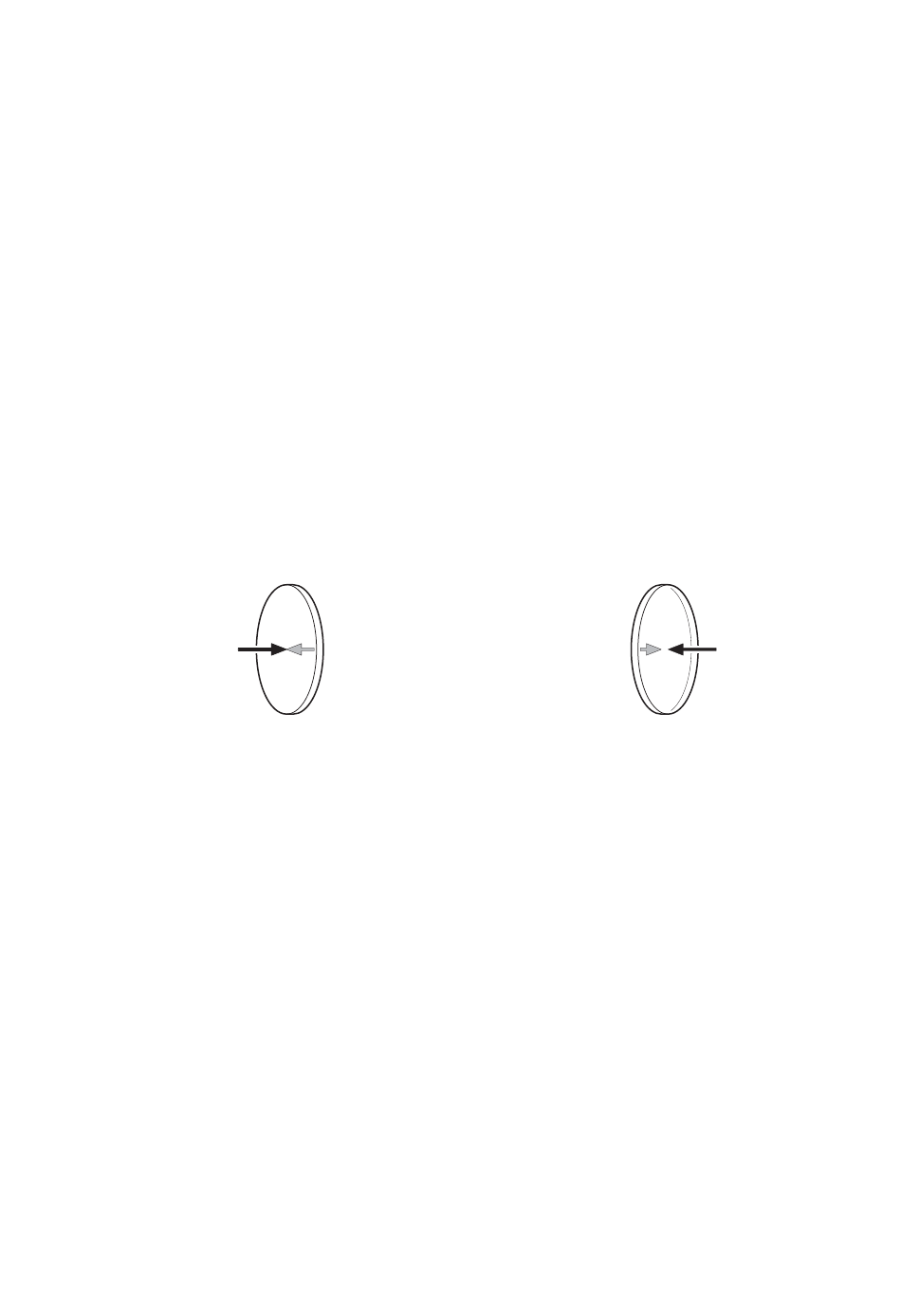

Figure 11: Como conocer la cara recubierta
ETAL
MAC 2000 Performance II
Cara no recubierta
Cuando un objeto está sobre la cara no
recubierta hay un espacio entre el objeto y
su reflejo. Cuando se mira a través de la
cara no recubierta, se puede ver la arista
posterior.
