Paso 22
Verifique lo siguiente en cada fase.
(a) Abra y cierre el interruptor y examine la
alineación de la cámara interruptiva y de la
navaja. La cámara interruptiva y el brazo en
derivación de la misma deben quedar
paralelos al trayecto de barrido de la
navaja. Ver Figura 33.
(b) Abra el interruptor lentamente. Se debe
cumplir con las siguientes condiciones:

• En la medida que las navajas se

muevan hacia la posición de apertura, el
contacto en derivación de la leva de o
peración se debe enganchar en el brazo en
derivación de la cámara interruptiva en la
superficie de contacto de cobre y bronce del
contacto en derivación. Ver Figura 34.
• Cuando la navaja realice su trayecto
completo, el brazo en derivación de la
cámara interruptiva será liberado y se
presionará rápidamente en la posición de
cierre y se reposicionará para la siguiente
operación. Ver Figura 33.
(c) Cierre el interruptor lentamente. Se debe
cumplir con las siguientes condiciones:
• El brazo en derivación de la cámara
interruptiva debe ser guiado a su posición
por el reverso curveado del contacto en
derivación. Ver Figura 35.
Brazo en derivación de
la cámara interruptiva
(reposicionado)
Navaja

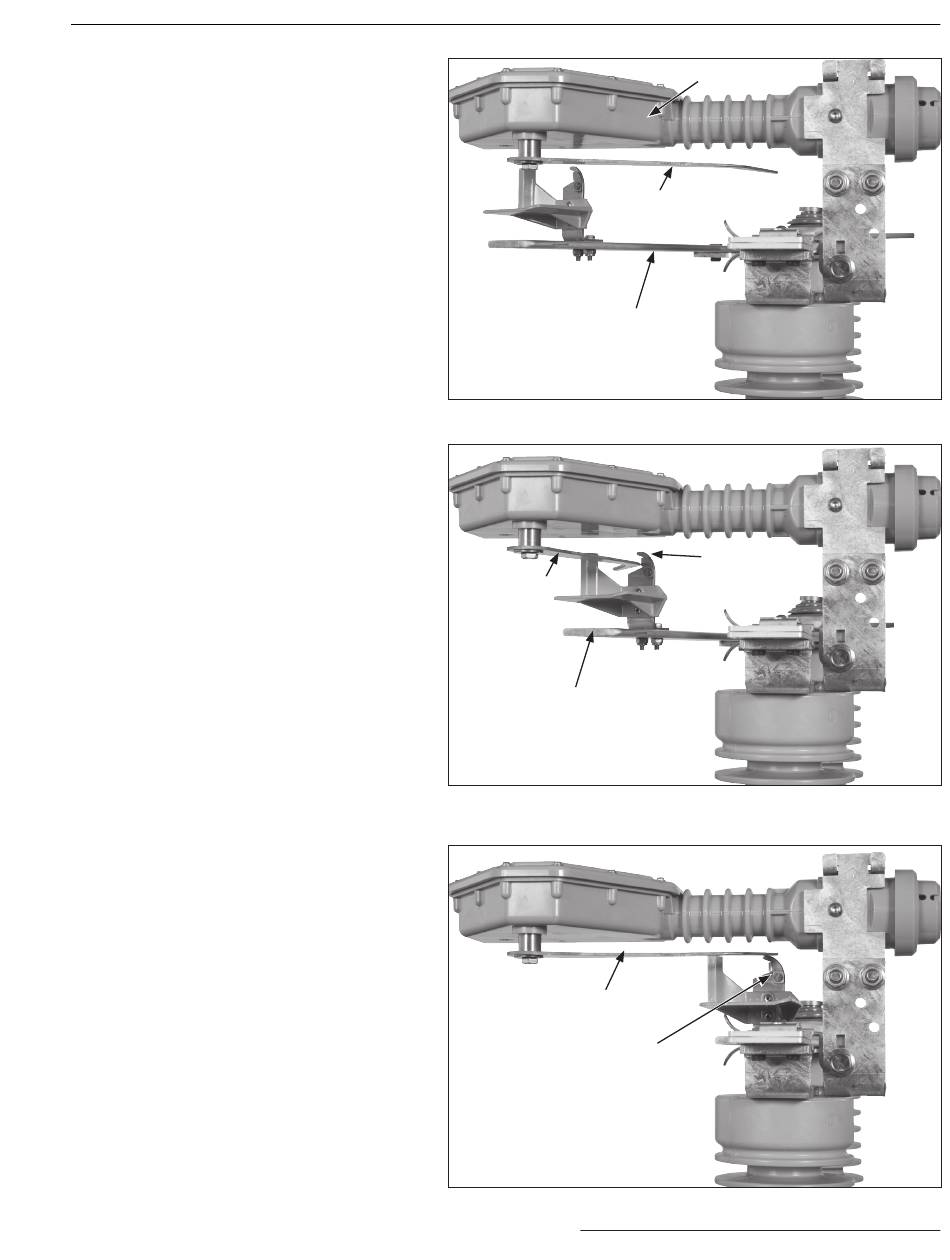

Figura 33. Asegúrese que cámara interruptiva y el brazo en derivación de
la cámara interruptiva están paralelos al trayecto de barrido de la navaja.
Brazo en
derivación
de la cámara
interruptiva
Navaja
Figura 34. El contacto en derivación se debe enganchar al brazo en deri-
vación de la cámara interruptiva en la superficie de contacto de cobre y
bronce del contacto en derivación.
Brazo en derivación de
la cámara interruptiva
Contacto en
derivación
Figura 35. El contacto en derivación guiará al brazo en derivación de
la cámara interruptiva a su posición.
Hoja de Instrucciones de S&C 765-510S
Instalación
Cámara interruptiva
Contacto en
derivación
29
