Sistema 8

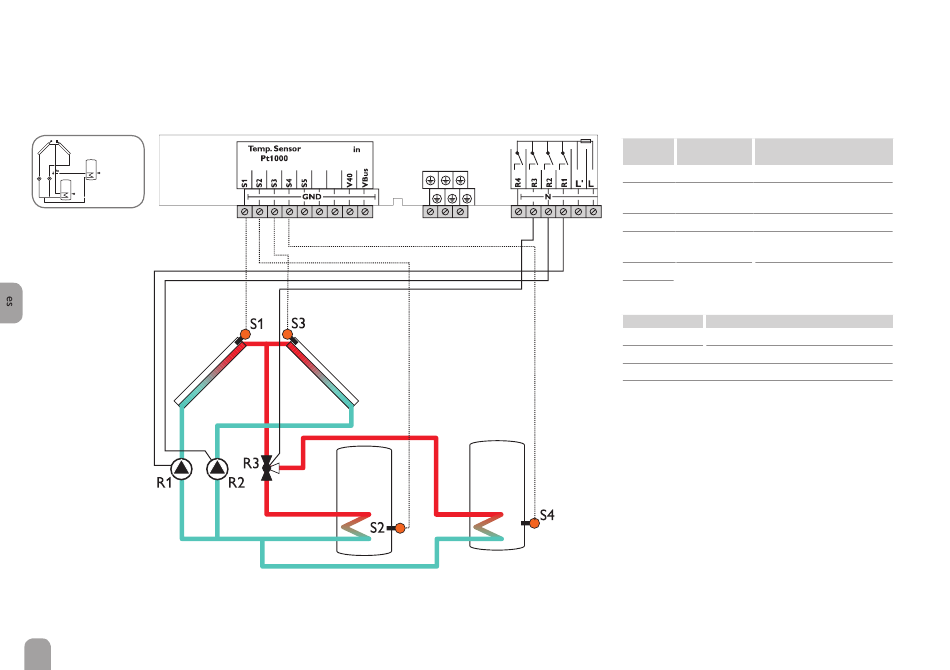

Sistema de calefacción solar con captadores este/oeste y 2 acumuladores (funcionamiento por válvula)
El termostato compara las temperaturas en las dos
sondas de captador S1 y S3 con las temperaturas
medidas en S2 y S4. En cuanto una de las diferencias
de temperaturas medidas es mayor que los valores
Nota: Válvula dirigida hacia el acumulador 1 (S2) cuando no recibe corriente
28
ajustados para las diferencias de temperatura de
conexión, se activa la bomba correspondiente (R1,
R2) o ambas, y el acumulador respectivo es cargado
a través de la válvula (R3) como máximo hasta al-
canzar la temperatura máxima ajustada.
Sonda/ Denomina-
Significado
borne ción
S1 TKOL1 Temperatura del captador 1
S2 TSP1U Temperatura de la parte infe-
rior del acumulador 1
S3 TKOL2 Temperatura del captador 2
S4 TSP2U Temperatura de la parte infe-
rior del acumulador 2
S5 Sonda opcional para realizar
medidas u opciones
V40
Relé Significado
R1 Bomba solar del captador 1
R2 Bomba solar del captador 2
R3 Válvula de inversión del acumulador 1/2
R4 opcional:
Desinfección térmica
Relé paralelo
Disipación del exceso de calor
