11
Activadores

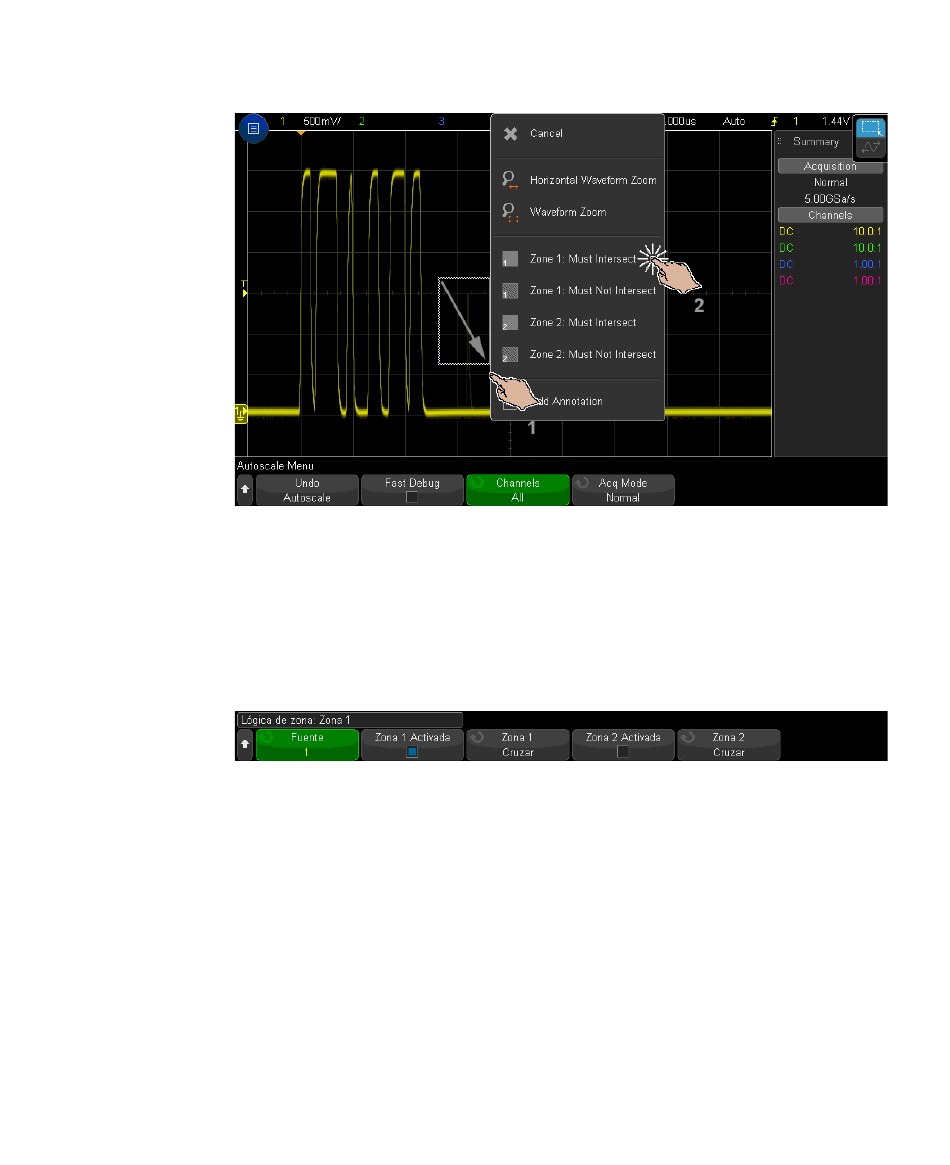

5 En el menú Disparador calificado de zona, presione la tecla programable Fuente
6 Puede usar las teclas programables Zona 1 activada y Zona 2 activada para activar
214
La tecla [Zone] Zona se ilumina para mostrar que la característica de disparo
calificado de zona está activada.
y seleccione la fuente de entrada del canal analógico a la cual están asociadas
ambas zonas.
Los colores de la zona coinciden con el canal de entrada analógica
seleccionado. Las zonas "No deben intersectarse" están sombreadas de
manera diferente que las zonas "Deben intersectarse".
La fuente del disparo calificado de zona no tiene que ser la misma que la fuente
del disparo de hardware.
o desactivar zonas, y puede usar las teclas programables Zona 1 y Zona 2 para
alternar entre las condiciones "Deben intersectarse" y "No deben
intersectarse".
Osciloscopio InfiniiVision 3000T serie X Guía del usuario
