8.6.2 Dimensiones de los terminales del D6h

1
458 (18.0)
2
153 (6.0)
123 (4.8)
0.0
1 Terminales de alimentación
2 Terminales de conexión a tierra
3 Bloque de terminales del contactor TB6

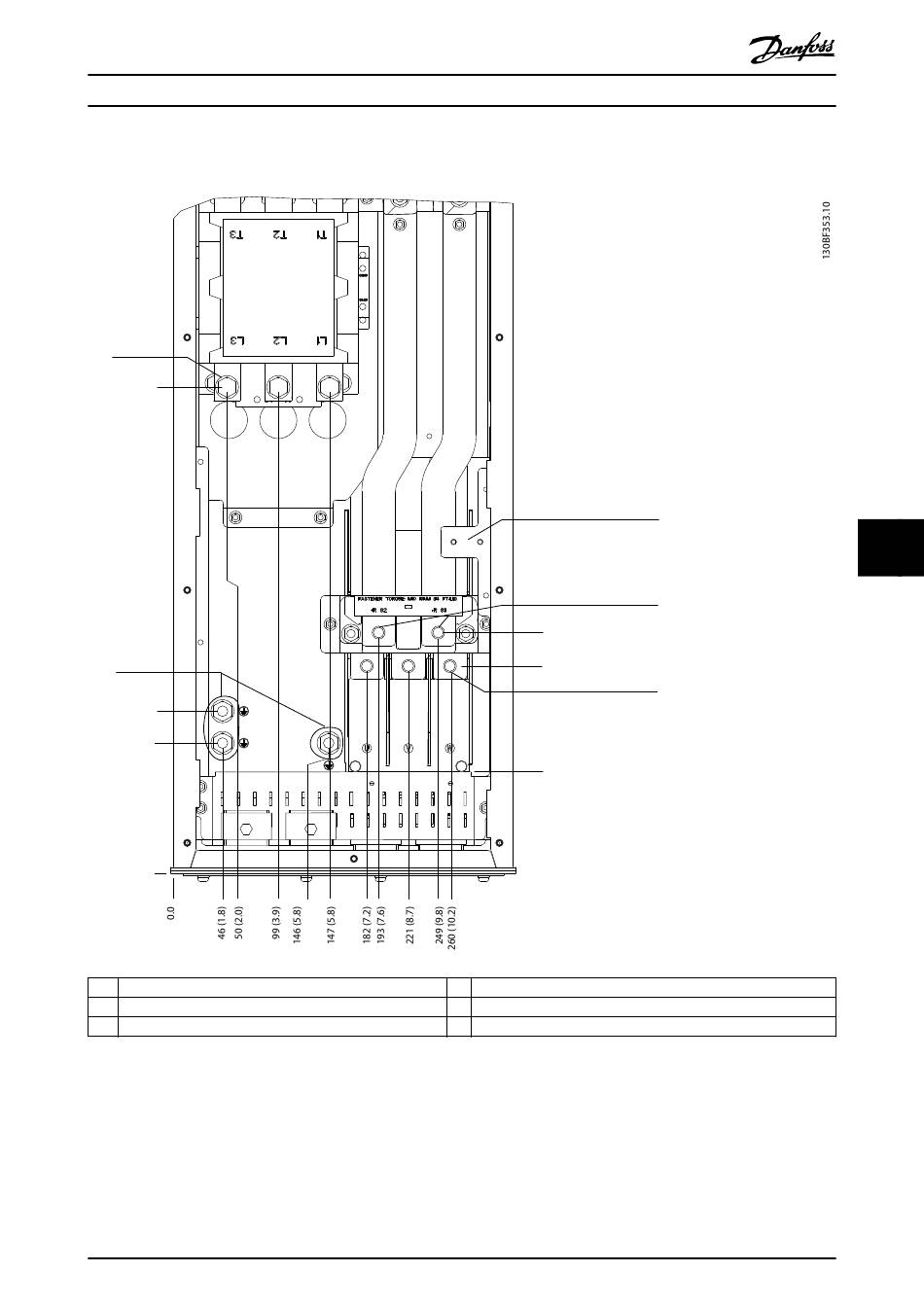

Ilustración 8.41 Dimensiones de los terminales del D6h con opción de contactor (vista frontal)
MG22B205
Guía de diseño
4 Terminales de freno
5 Terminales de motor
– –
Danfoss A/S © 12/2017 Reservados todos los derechos.
3
4
227 (8.9)
195 (7.7)
5
96 (3.8)
8 8
93
