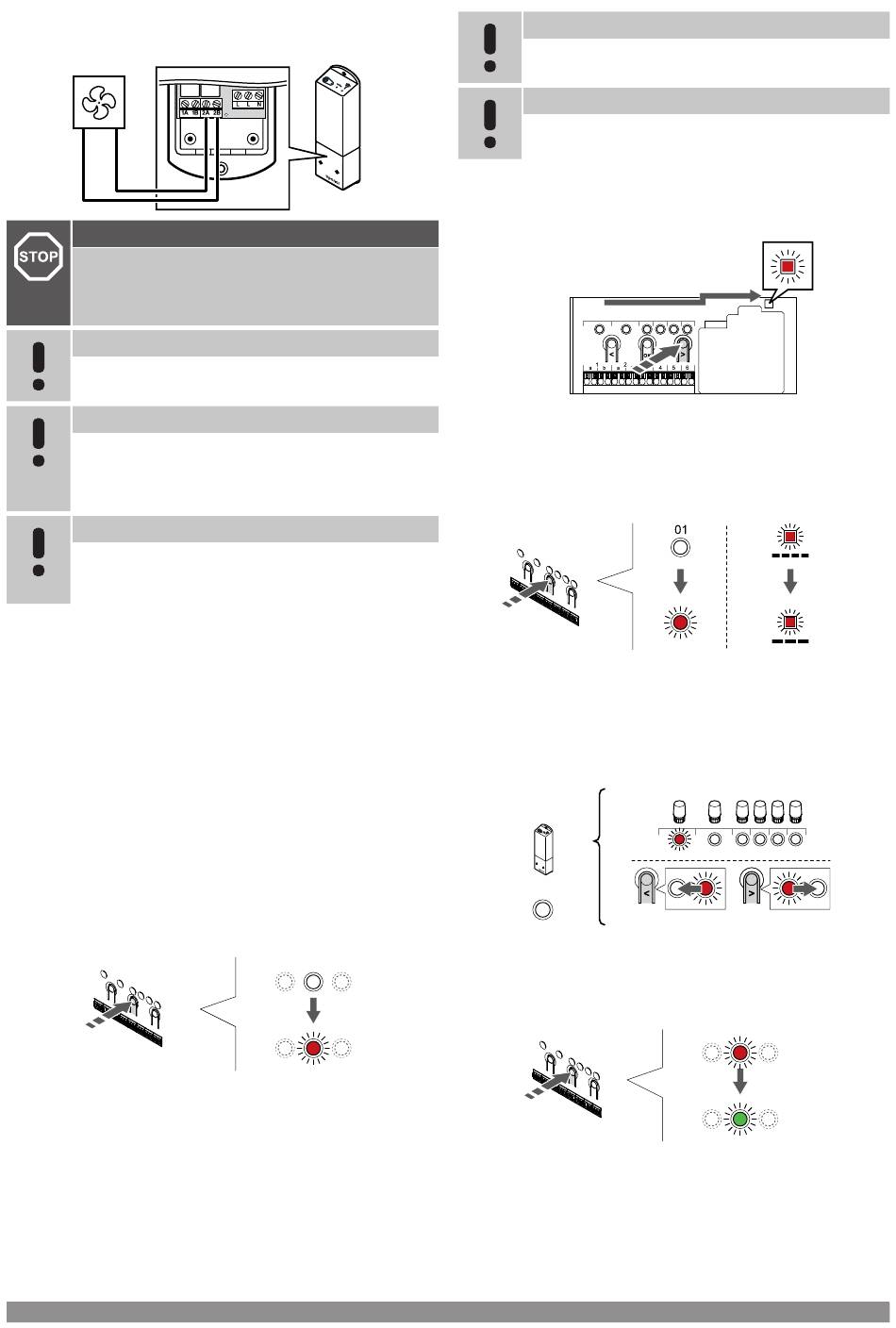

Conexión de la unidad de ventilación
(requiere el módulo de comunicación)
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
NOTA:
Esta conexión requiere un contacto seco que detecte la
entrada de la unidad de ventilación.
NOTA:
Esta función de relé requiere un módulo de
comunicación y se debe configurar en Ajustes
instalador durante la configuración inicial o en el menú
Ajustes sistema.
NOTA:
En sistemas con un módulo de comunicación, asegúrese
de que el relé 2 del módulo de relé se establezca en
Confort/ECO en Ajustes del instalador.
El relé se cierra cuando el sistema Uponor Smatrix se establece en
ECO. La ventilación debe configurarse para reducir la velocidad
cuando la entrada está cerrada (ECO) y cambiar cuando la entrada
está de nuevo abierta (Confort).
1. Asegúrese de que tanto el módulo de relé como la unidad de
ventilación estén desconectados.
2. Conecte los cables de la unidad de ventilación los conectores
2A y 2B del módulo de relé.
9.4 Registro del módulo de relé
en el controlador de
habitación
1. Acceda al modo de registro
3 s
Pulse y mantenga pulsado el botón OK del controlador de habitación
hasta que el LED del canal 1 (o el primer canal no registrado)
parpadee en rojo.
64 | Uponor Smatrix Wave PULSE
WD0000012
SI0000065
| Manual de instalación y funcionamiento
NOTA:
Se recomienda registrar al menos un termostato de
habitación antes de registrar un dispositivo del sistema.
NOTA:
Asegúrese de que todos los componentes estén
conectados al módulo de relé antes de registrarlos.
2. Movimiento del puntero del canal al LED de
encendido
Utilice los botones < o > para mover el puntero hasta el LED de
alimentación (el LED parpadea en rojo).
3. Entrada del modo de registro del
dispositivo del sistema
Pulse el botón OK para acceder al modo de registro del dispositivo
del sistema (LED de alimentación). El LED de alimentación
comenzará a parpadear con el patrón de parpadeo largo, pausa
corta, parpadeo largo. El canal 1 comienza a parpadear en rojo.
4. Selección de un canal
02
Utilice los botones < o > para mover el puntero (el LED parpadea en
rojo) al canal 2.
5. Bloqueo del canal seleccionado
Pulse el botón OK para seleccionar el canal que desea registrar. El
LED del canal seleccionado comenzará a parpadear en verde.
1 2 3 4 5 6
SI0000082
SI0000083
SI0000080
SI0000071
