Libro de Instrucciones
M-3425A
Software de Comunicación IPScom M-3820D
®
IPScom es proporcionado con cada relevador. Este
software corre sobre una computadora
PC-compatible bajo Windows
está adecuadamente conectado usando una
conexión serial directa o una conexión de red
Ethernet. IPScom puede proporcionar las siguientes
instrucciones:
• Interrogación y modificación de puntos de
ajustes
• Monitoreo en tiempo real del estado de
línea
• Descarga de datos del registrador de
oscilografía

1.3 Accesorios

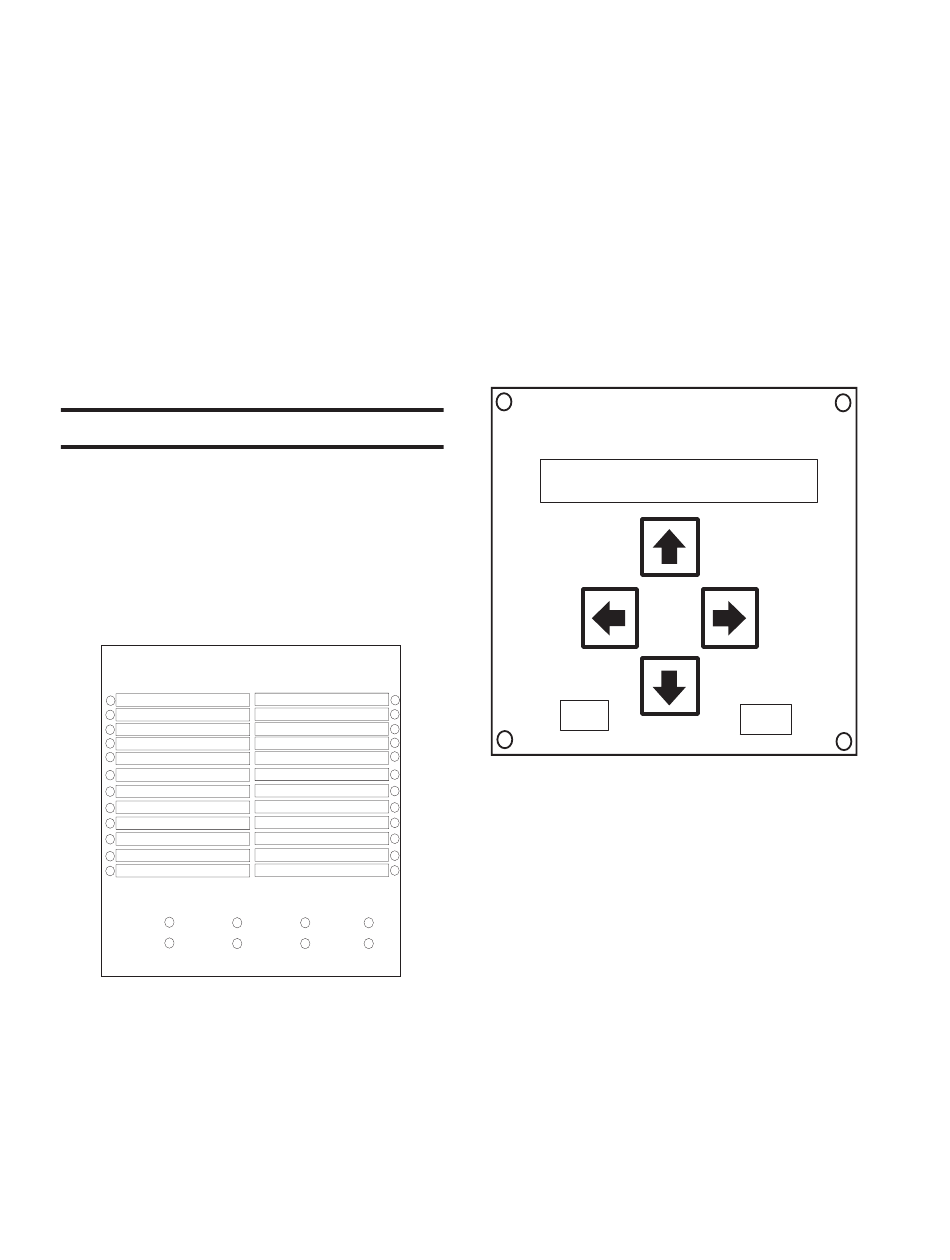

Módulo de Señalización M-3925A
El módulo de señalización opcional, mostrado abajo,
incluye 24 LEDS TARGET rotulados individualmente
para indicar la operación de las funciones sobre el
panel frontal. Ocho LEDs OUTPUT rotulados
individualmente pueden estar encendidos siempre
que el contacto de salida esté operado.
TARGETS
24 VOLTS/Hz
27 PHASE UNDERVOLTAGE
59 PHASE OVERVOLTAGE
27TN/64S 100% STATOR GND
59N NEUTRAL OVERVOLTAGE
32 DIRECTIONAL POWER
21 PHASE DISTANCE
40 LOSS OF FIELD
78 OUT OF STEP
50BF BREAKER FAILURE
50/27 INADVERTENT ENRGNG
60FL V.T. FUSE LOSS
OUTPUTS
OUT 1 OUT 3
OUT 2 OUT 4
Figura 1-1 Módulo de Señalización
M-3925A
Cables de Comunicación Serial M-3933/M-0423
El cable M-3933 es un cable de 10-pies RS-232
para usar entre el puerto del panel trasero del
relevador (COM2) y un modem. Este cable tiene un
conector DB25 (25-pin) (modem) y uno DB9 (9-pin)
en el extremo del relevador.
1–4
® 95 o superior. Cuando
PHASE OVERCURRENT 50
PHASE OVERCURRENT 51V
NEUTRAL OVERCURRENT 50N
NEUTRAL OVERCURRENT 51N
SPLIT PHASE DIFF 50DT
POS SEQ OVERCURRENT 51T
NEG SEQ OVERCURRENT 46
FIELD GND/BRUSH LIFT 64F/B
FREQUENCY/ROCOF 81/81R
PHASE DIFF CURRENT 87
GND DIFF CURRENT 87GD
EXTERNAL EXT
OUT 5 OUT 7
OUT 6 OUT 8
El cable M-0423 es un cable de 10-pies null-modem
RS-232 para la conexión directa entre una PC y el
puerto del panel frontal del relevador COM1, o el
puerto trasero COM2. Este cable tiene un conector
DB9 (9-pin) en cada extremo.
Modulo HMI (Interfase Hombre-Máquina)
M-3931
El módulo HMI opcional proporciona un medio para
interrogar al relevador y para introducir los ajustes,
accesar los datos, etc. Directamente desde el frente
del relevador. Su operación es descrita con detalle
en la Sección 3.1, Controles del Panel Frontal.
BECKWITH ELECTRIC CO.
M-3425A
EXIT
Figura 1-2 Módulo de Interfase
Hombre-Máquina (HMI) M-3931
Software de Análisis de Oscilografías IPSplot
M-3801D
PLUS
El Software de Análisis de Oscilografías IPSplot
corre en conjunto con el software IPScom
PLUS
sobre cualquier computadora IBM-PC compatible,
habilitando la graficación, impresión, y análisis de
las formas de onda descargadas desde el Relevador
de Protección de Generador M-3425A.
ENTER
®
®
