Cubierta superior (interior)

b Puerto Ethernet
Conecte un cable Ethernet a este puerto. La lámpara se enciende si el cable Ethernet está conectado correc-
tamente y es posible la comunicación entre el ordenador y la impresora.
c Puerto USB
Conecte un cable USB a este puerto. La impresora es compatible con las conexiones Hi-Speed USB.
d Asideros de elevación
Para transportar la impresora, tres personas deben sostenerla por estas asas situadas en la parte trasera a
ambos extremos.
e Conector de alimentación
Conecte el cable de alimentación a este conector.

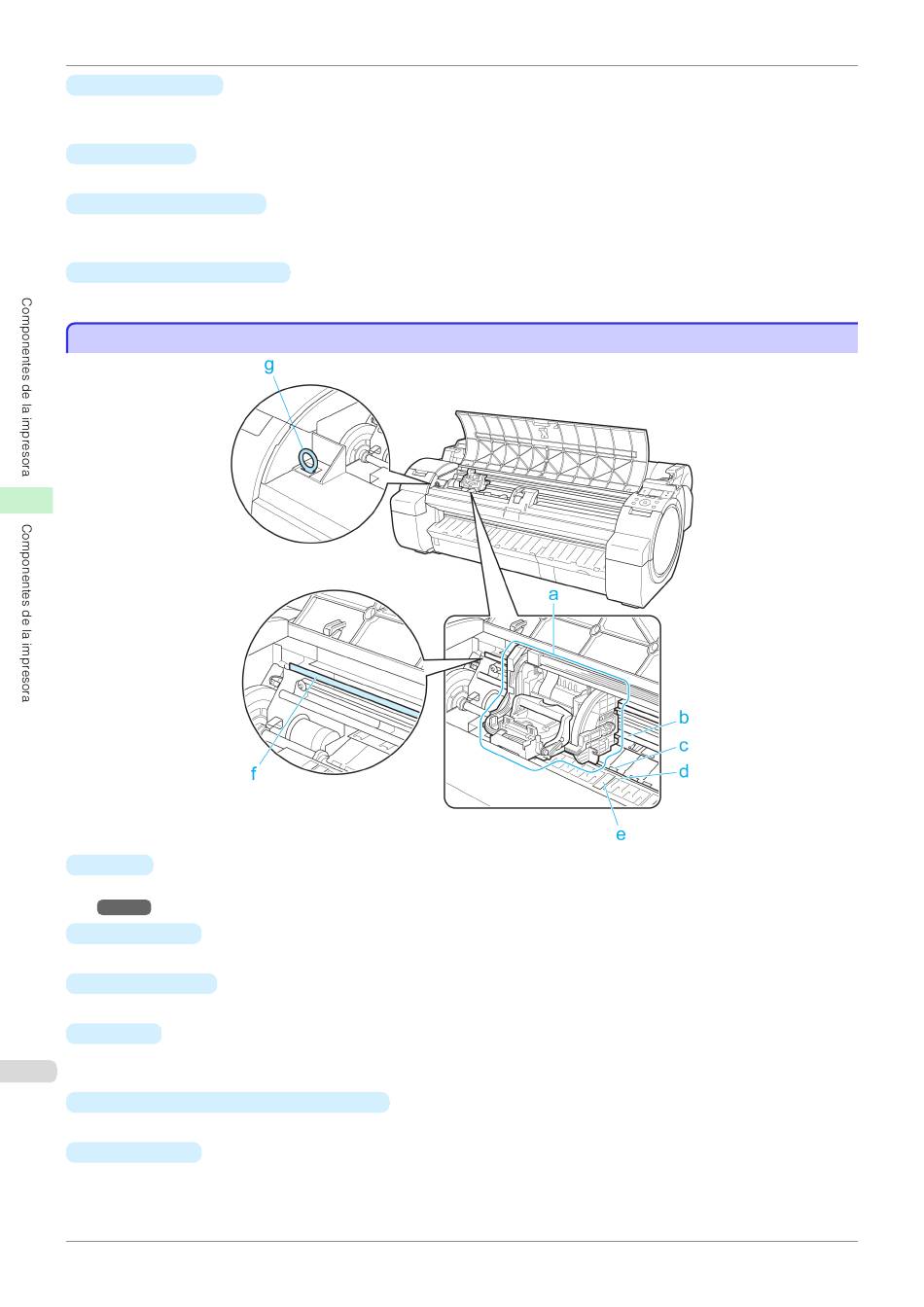

Cubierta superior (interior)

Cubierta superior (interior)
a Carro
Mueve el Cabezal de impresión. El carro desempeña una función clave en la impresión. (Véase "Carro.")
→P.489
b Eje del carro
El Carro se mueve a lo largo de este eje.
c Tope del papel
Importante al suministrar el papel. Este tope sujeta el papel a medida que éste se alimenta.
d Platina
El Cabezal de impresión se desplaza a lo largo de la platina para realizar la impresión. La Succión de la plati-
488
na mantiene el papel fijo en su sitio.
e Ranura de tinta de impresión sin bordes
Para recoger la tinta que quede fuera de los bordes del papel durante la impresión sin bordes.
f Escala lineal
La escala lineal tiene una función clave en la detección de la posición del Carro. Tenga cuidado de no tocar
este componente al limpiar el interior de la Cubierta superior o retirar los atascos de papel.
