4 Reparación
4.6.3 Sustitución de los cojinetes posteriores en el dispositivo de equilibrio
Continuación
4
5
6
7
Montaje del rodamiento del soporte
Utilice estos procedimientos para montar el rodamiento del soporte.
Montaje de los cojinetes traseros y del extremo del eje
1
Continúa en la página siguiente
498
Acción

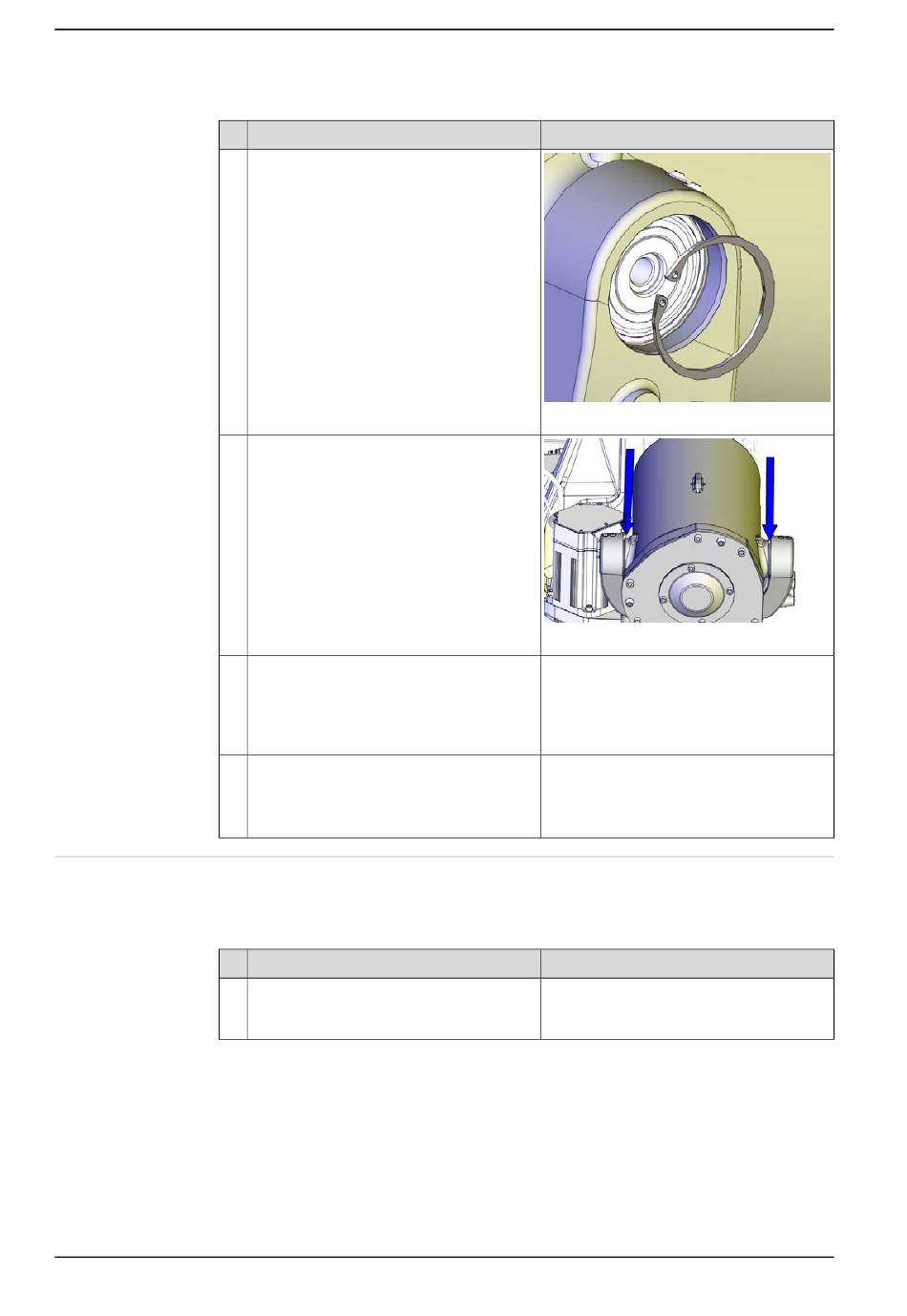

Retire el anillo de retén interior.
Antes de extraer el extremo de eje, intro-
duzca un destornillador grande entre el
soporte y la unidad de equilibrio y utilícelo
como distanciador.
IRB 6700 -235/2.65, -205/2.80, -175/3.05, -
150/3.20, -200/2.60, -155/2.85.
Aplique la herramienta de presión y tire del
extremo de eje hacia el exterior, con el ro-
damiento, el retén y el distanciador.
IRB 6700 -300/2.70, -245/3.00.
Aplique una herramienta de presión y tire
del extremo de eje hacia el exterior, con el
rodamiento de bolas con ranura.
Acción
Limpie los restos de grasa de todas las
superficies de contacto y elimine cualquier
otra suciedad del rebaje.
© Copyright 2013 - 2018 ABB. Reservados todos los derechos.
Nota
xx1300000664
xx1300000838
Nota
Manual del producto - IRB 6700
3HAC044266-005 Revisión: N
