13-10 Operando comparador
Matriz [6]
Option:
[0] Desactivado
*
[1] Referencia
3 3
[2] Realimentación
[3] Veloc. motor
[4] Intensidad motor
[6] Potencia motor
[7] Tensión motor
[12] Entr. analóg. AI53
[13] Entr. analóg. AI54
[20] Número de alarma
[30] Contador A
[31] Contador B
13-11 Operador comparador
Matriz [6]
Option:
[0] Menor
que (<)
[1] ≈ (igual)
*
[2] Mayor
que (>)
13-12 Valor comparador
Matriz [6]
Range:
0 [-9999 -
*
9999 ]

3.9.4 13-2* Temporizadores

Utilice el resultado (verdadero o falso) directamente de los
temporizadores para definir un evento (consulte el
parámetro 13-51 Evento Controlador SL) o como entrada
booleana en una regla lógica (consulte el
parámetro 13-40 Regla lógica booleana 1, el
parámetro 13-42 Regla lógica booleana 2 o el
parámetro 13-44 Regla lógica booleana 3). Un temporizador
es falso solo cuando lo inicia una acción (por ejemplo, [29]
74
VLT
Función:
Función:
Seleccione [0] < para que el resultado de la
evaluación sea verdadero cuando la variable
seleccionada en el parámetro 13-10 Operando
comparador sea inferior al valor fijado en el
parámetro 13-12 Valor comparador. El resultado
será falso si la variable seleccionada en el
parámetro 13-10 Operando comparador es
superior al valor fijado en el
parámetro 13-12 Valor comparador.
Seleccione [1] ≈ para que el resultado de la
evaluación sea verdadero cuando la variable
seleccionada en el parámetro 13-10 Operando
comparador sea aproximadamente igual al valor
fijado en el parámetro 13-12 Valor comparador.
Seleccione [2] > para la lógica inversa de la
opción [0] <.
Función:
Introduzca el nivel de disparo para la variable
controlada por este comparador. Este es un
parámetro de matrices que contiene los
valores de comparador de 0 a 5.
Danfoss A/S © 05/2018 Reservados todos los derechos.
®
HVAC Basic Drive FC 101
Tempor. inicio 0) hasta que pase el valor del temporizador
introducido en este parámetro. A continuación, vuelve a
ser verdadero.
Todos los parámetros de este grupo son parámetros de
matrices con índice de 0 a 2. Seleccione el índice 0 para
programar el temporizador 0; seleccione el índice 1 para
programar el temporizador 1, y así sucesivamente.
13-20 Temporizador Smart Logic Controller
Matriz [8]
Range:
0 s [0 -
*
3600 s]
3.9.5 13-4* Reglas lógicas
Se pueden combinar hasta tres entradas booleanas
(entradas verdaderas/falsas) de temporizadores,
comparadores, entradas digitales, bits de estado y eventos
utilizando los operadores lógicos Y, O y NO. Seleccione
entradas booleanas para el cálculo en el
parámetro 13-40 Regla lógica booleana 1, el
parámetro 13-42 Regla lógica booleana 2 y el
parámetro 13-44 Regla lógica booleana 3. Defina los
operadores utilizados para combinar de forma lógica las
entradas seleccionadas en el parámetro 13-41 Operador
regla lógica 1 y el parámetro 13-43 Operador regla lógica 2.
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2

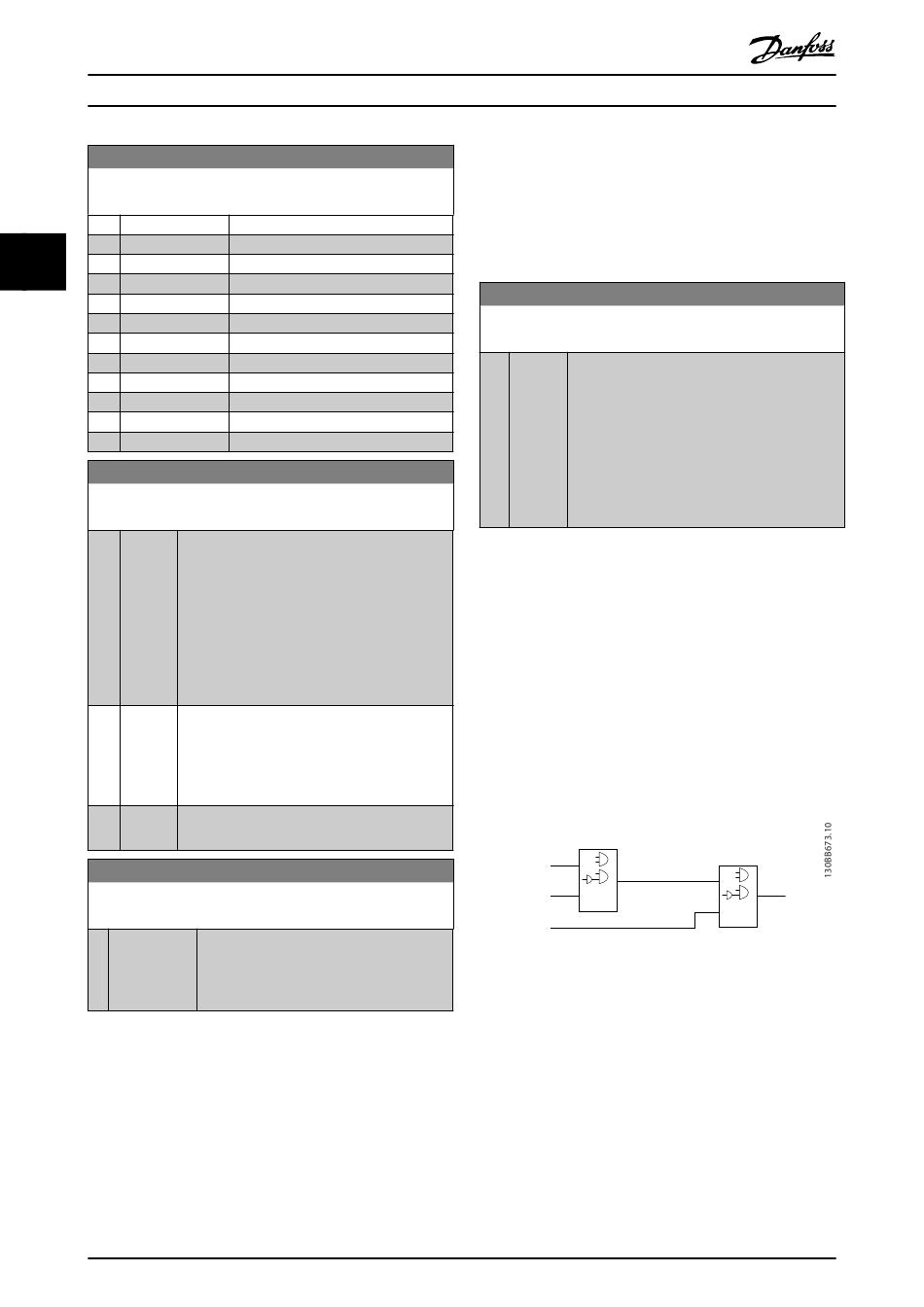

Ilustración 3.15 Reglas lógicas
Prioridad de cálculo
Primero, se calculan los resultados del
parámetro 13-40 Regla lógica booleana 1, del
parámetro 13-41 Operador regla lógica 1 y del
parámetro 13-42 Regla lógica booleana 2. El resultado
(verdadero/falso) de este cálculo se combina con los
ajustes del parámetro 13-43 Operador regla lógica 2 y del
parámetro 13-44 Regla lógica booleana 3, y produce el
resultado final (verdadero/falso) de la regla lógica.
Función:
Introduzca el valor para definir la duración de la
salida falso del temporizador programado. Un
temporizador solo es falso si lo activa una acción
(véase el parámetro 13-52 Acción Controlador SL
[29-31] y parámetro 13-52 Acción Controlador SL
[70-74] Tempor. inicio X) y hasta que transcurra el
tiempo introducido en el temporizador. Los
parámetros de matrices contienen tempori-
zadores de 0 a 7.
Par. 13-41 Par. 13-43
Logic Rule Operator 1 Logic Rule Operator 2
. . .
. . .
. . .
. . .
Par. 13-44
Logic Rule Boolean 3
