Subchasis

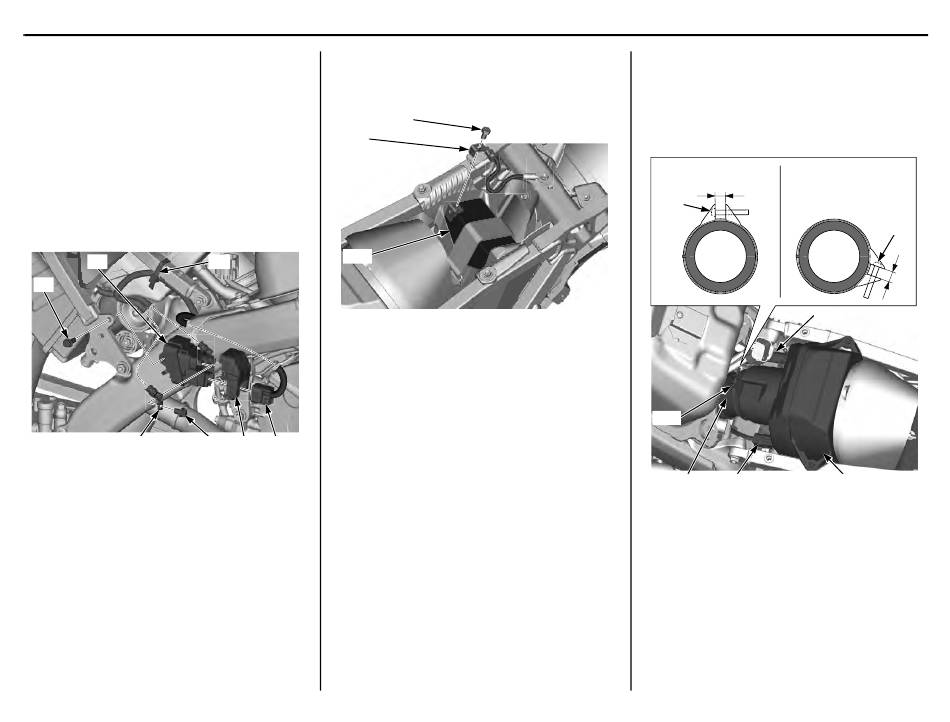

3. Conecte el terminal del motor de arranque (3) al
interruptor del relé de arranque (4).
Instale y apriete el tornillo del terminal del motor de
arranque (5) al par especificado:
7,0 N·m (0,7 kgf·m)
Conecte el conector del interruptor del relé de
arranque (6) y, a continuación, instale la tapa del
interruptor del relé de arranque (7).
Instale el interruptor del relé de arranque.
Instale y apriete el tornillo de sujeción del
interruptor del relé de arranque (8) al par
especificado:
10 N·m (1,0 kgf·m)
Coloque la brida de plástico (9).
(4)
(8)
(3) (5)
(3) terminal del motor de arranque
(4) interruptor del relé de arranque
(5) tornillo del terminal del motor de arranque
(6) conector del interruptor del relé de arranque
(7) tapa del interruptor del relé de arranque
(8) tornillo de sujeción del interruptor del relé de arranque
(9) brida para cables de plástico
48
Servicio de su Honda
4. Conecte el borne negativo (–) (10) a la batería (11).
Apriete el tornillo del borne negativo (–) (12) al par
especificado:
2,0 N·m (0,2 kgf·m)
(12)
(10)
(11)
(9)
(10) borne negativo (–)
(11) batería
(12) tornillo del borne negativo (–)
(7) (6)
5. Conecte la caja del filtro de aire (13) al tubo de
conexión del filtro de aire (14) y apriete el tornillo
de la abrazadera del tubo (15) de modo que la
distancia entre los extremos de la abrazadera sea de
7,5 ± 1,5 mm.
6. Conecte el tubo del respiradero (16) y el conector
del sensor IAT (17).
(CRF250R) (CRF250RX)
7,5 ± 1,5 mm
(15)
(16)
(15)
(14) (17)
(13) caja del filtro de aire
(14) tubo de conexión del filtro de aire
(15) tornillo de la abrazadera del tubo de conexión del
filtro de aire
(16) tubo del respiradero
(17) conector del sensor IAT
7,5 ± 1,5 mm
(15)
(13)
