Instalación

Conexiones

1 2 3
ES-2
4 5
6

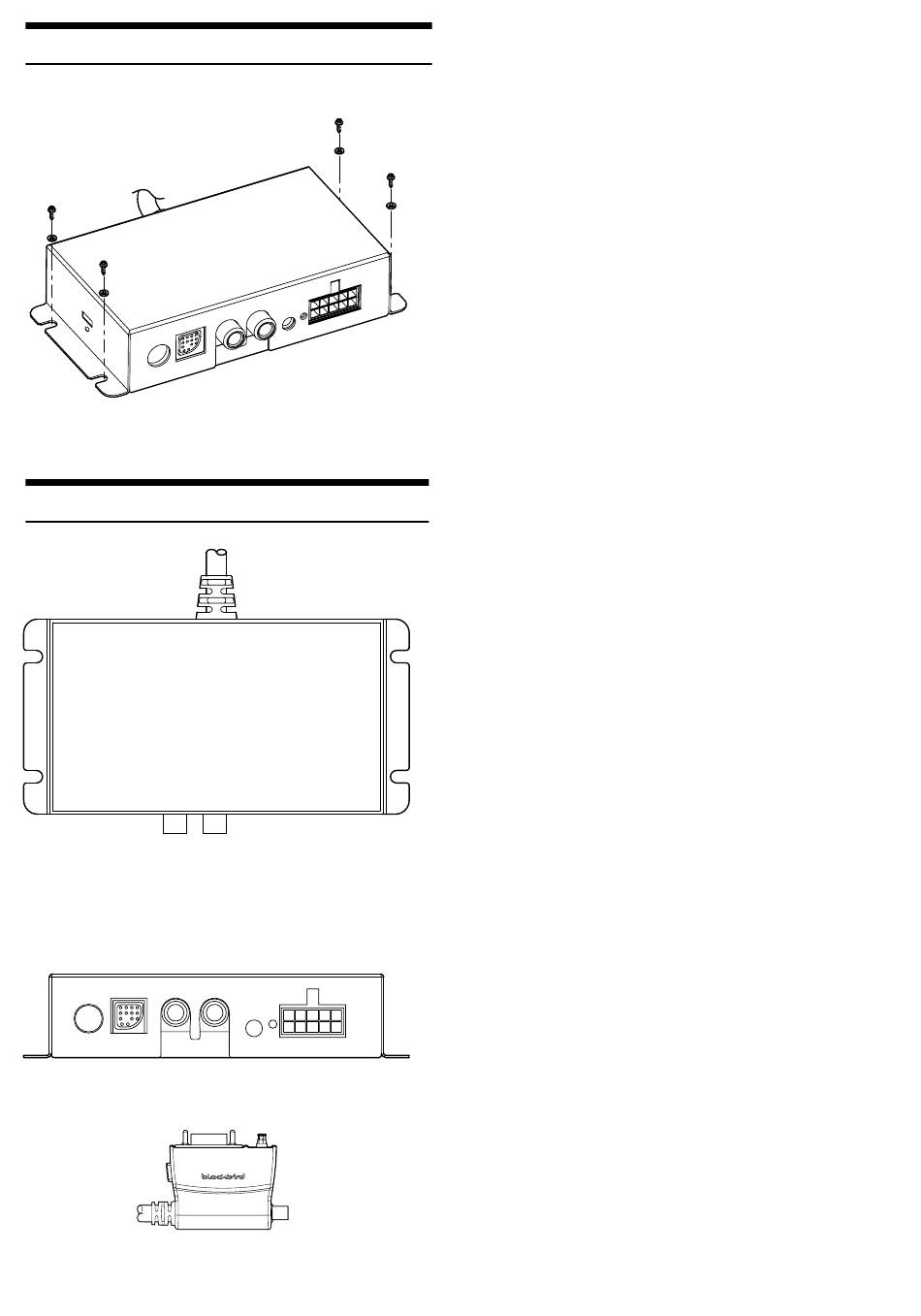

Para atenuar el ruido del vehículo, deje un
•
espacio durante la instalación de entre 10 y
20 cm. entre el cableado del vehículo y el del
adaptador de conexión.
El adaptador de conexión debe instalarse en
•
un lugar adecuado, utilizando los tornillos de
montaje proporcionados.
1. ENTRADA ANTENA (OPCIONAL)
Entrada de la antena FM (recepción de la información de
tráfico RDS-TMC). Disponible antena opcional tipo film
(KAE-500FM). Para más información, póngase en contacto
con su distribuidor Alpine.
2. MONITOR (Salida RGB)
Para el conector del monitor de las Estaciones Multimedia
Alpine.
3. SALIDA DE AUDIO
Conecta con la entrada AUX de las Estaciones Multimedia
Alpine (RCA no incluido).
4. MICRÓFONO
Salida externa de micrófono.
5. ALIMENTACIÓN
Conecta con el arnés de conexión de 10 pines.
6. ANTENA GPS
La antena GPS está colocada en el conector al Blackbird.
