6 Diagramas de conexión

6.3 Entrada higrostato

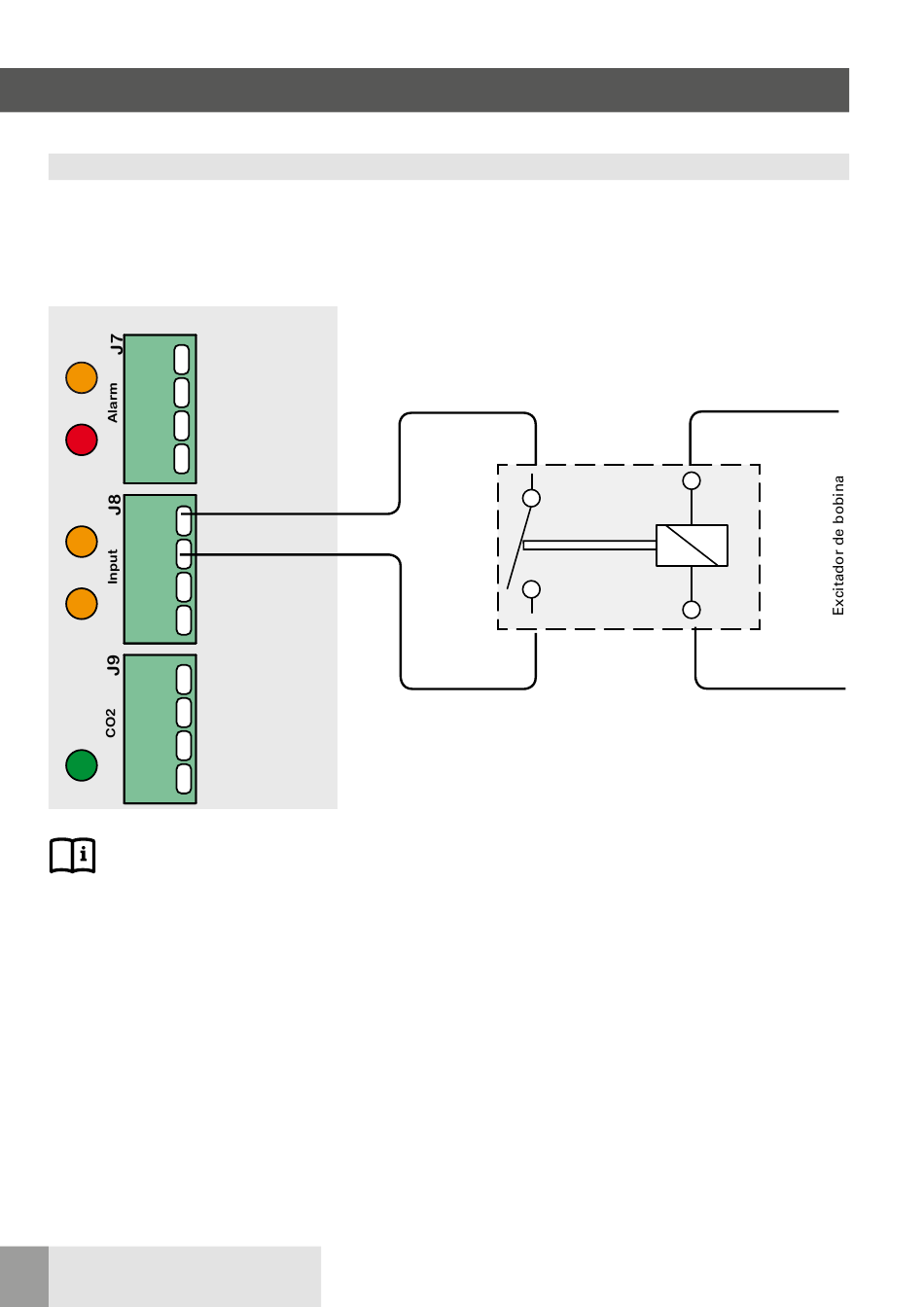

En esta entrada se pueden conectar los
higrostatos profi-air (ref. 78300841). Si
se sobrepasan los parámetros en el
higrostato, el control activa el nivel 3 en
Filter
Alarm
Fail
Alarm
Hygro-
stat
Standby
Switch
+16V
0 V
0 - 10V
0 V
+12V
Status
Para conectar higrostatos con el aparato de ventilación profi-air 180 flat, se puede usar también la entrada
digital en la tarjeta de control del aparato de ventilación. Ver manual de uso del profi-air 180 flat.
SDA
OK
SCL
Fail
0 V
8
MBA Caja de conexión profi-air 180 flat
el aparato de ventilación. Si existe un
cableado en paralelo se pueden conec-
tar varios higrostatos al contacto.
