Descripción de los contactos del bloque de terminales CC-Link
Nota: Los terminales de CC-Link sólo están disponibles en el módulo de E/S CIO-MICRO-CC.
Los conectores del bloque de terminales CC-Link se ajustan a las especificaciones de CC-Link. Para obtener más
información y las especificaciones detalladas, visite el sitio web de CC-Link. El cableado recomendado es 16 - 22 AWG,
conductor único o hilos trenzados.
Precaución: El par de apriete máximo aplicable a los conectores del bloque de terminales es de 0,1921 Nm (1,7
libras/pulgada o "in-lb"). La aplicación de un par de apriete mayor puede dañar los conectores.
Tabla 3-12: Descripción de los contactos del bloque de terminales CC-Link
Rótulo del contacto
DA
DB
DG
SLD
FG
Nombre de señal
Datos de comunicaciones
Datos de comunicaciones
Tierra
Blindaje
Tierra

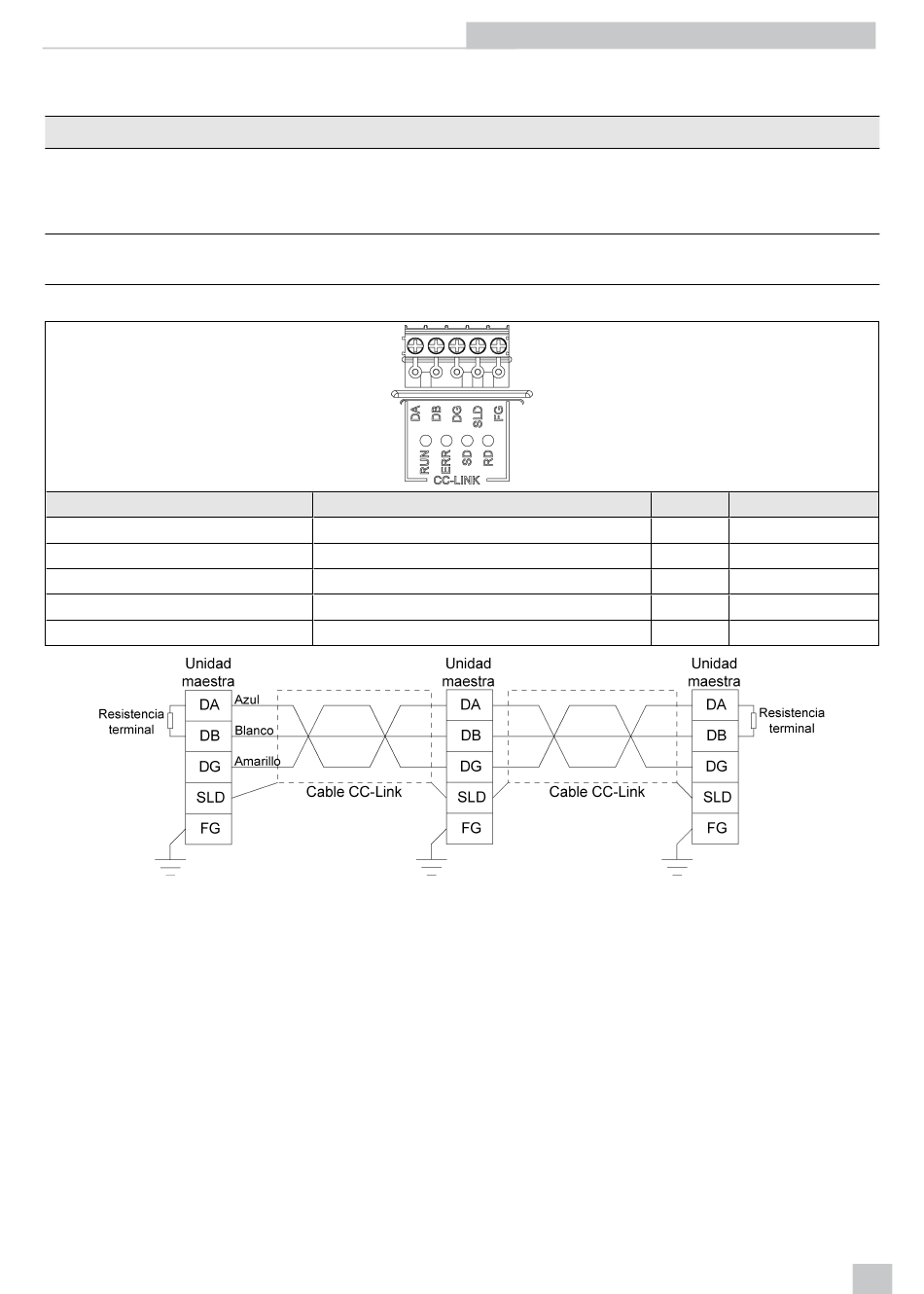

Figura 3-4: Diagrama de cableado de una red CC-Link
Especificaciones
rojo Indica
RUN Normal
ERR Error
SD Envío
RD Recepción
