Mantenimiento, servicio y resolución de fallos
(13) Ajuste de la tensión del ribbon. La tensión del ribbon se controla mediante
muelles instalados en cada uno de los dos brazos oscilantes. Los muelles
de los brazos oscilantes pueden instalarse en un número de posiciones
definidas, permitiendo variar la fuerza de los muelles y la tensión del
ribbon si es necesario - vea la fotografía siguiente. Las posiciones
predeterminadas de fábrica de los muelles de los brazos oscilantes son
las siguientes: (a) posición del muelle del brazo oscilante desbobinador:
2 (b) posición del muelle del brazo oscilante rebobinador: 4.

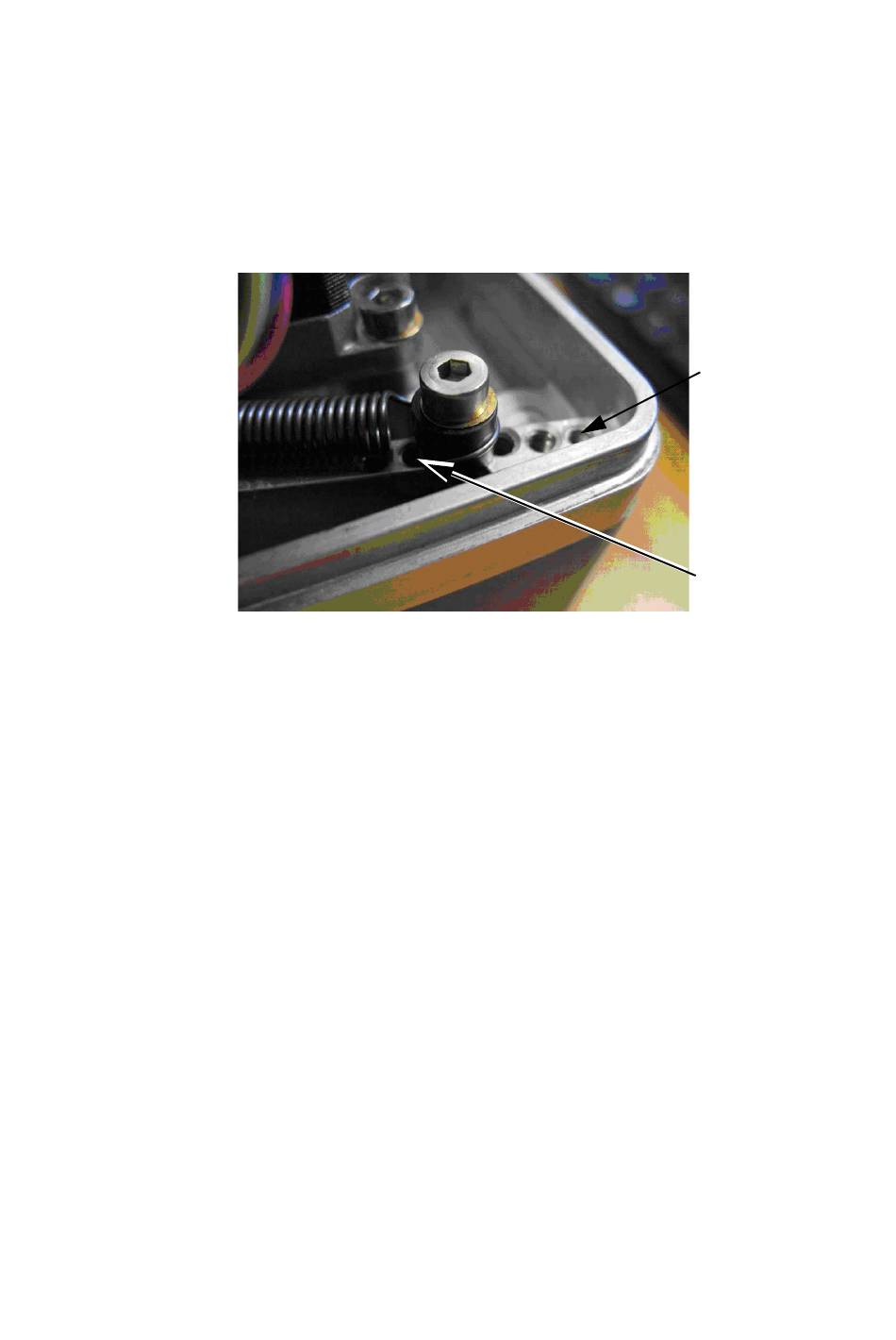

Posiciones del muelle del brazo oscilante
Nota: En la mayoría de los casos, debe utilizarse la posición predetermi-
nada de los muelles del brazo oscilante. Para cambiar la posición
predeterminada del muelle del brazo oscilante, consulte
"Cambio de la posición predeterminada de los muelles de los
brazos oscilantes"
(14) Fíjese en la posición actual de los anclajes de los muelles de los brazos
oscilantes. Cuando reinstale para mano opuesta, asegúrese de que
la posición de los anclajes queda simétrica con la posición original.
(15) Cambie la posición de los motores, reconéctelos y vuelva a tensar
la correa.
Nota: Asegúrese de que TODOS los cables del motor paso a paso se
vuelven a conectar en la ranura de retención de los cables antes
de colocar la cubierta posterior.
(16) Coloque las tapas y pruebe.
EPT034552 Edición 2 Marzo de 2018
abajo.
Posición 1
Posición 5
