Ejemplo de conexiones

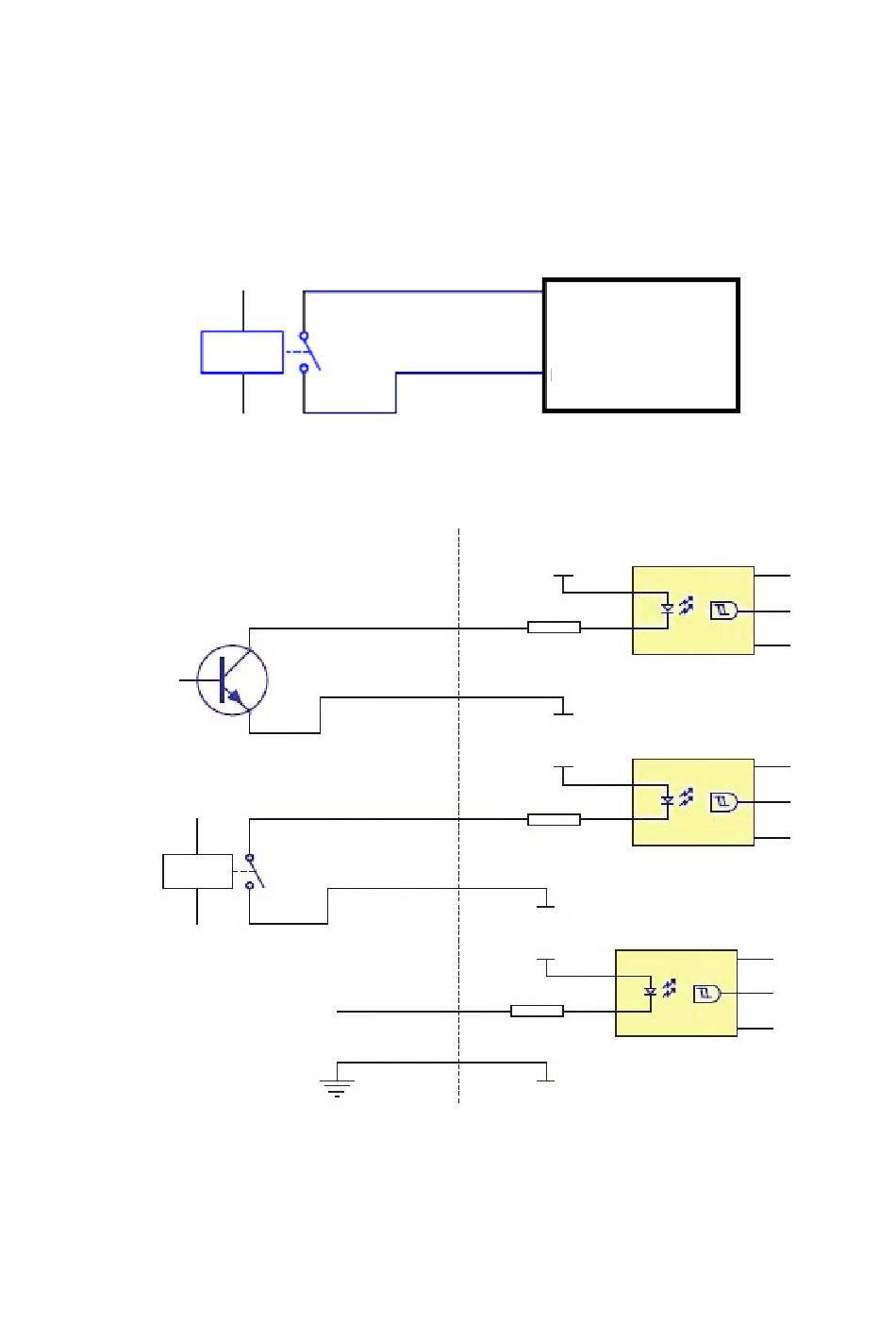

Señal de inicio
Utilizando contactos libres de potencial - La señal de inicio es el disparo
para que la impresora inicie el proceso de impresión. La señal debe tener
una duración mínima de 50ms. La conexión se realiza utilizando los pines
5 y 13 del conector E/S, como se muestra en el siguiente diagrama:
Señal de inicio alternativa
Colector abierto / Drenaje abierto
Salida de PLC
Relay
Señal lógica 5 V - 24 V
Nivel lógico: bajo < 0,5 V
Nivel lógico: alto > 0,5 V
25378 8ª edición Marzo de 2018
DESCRIPCIÓN E INSTALACIÓN
Relé
Yellow 5
Start signal
Black / White 13
Yellow 5
Start signal
Black / White 13
Yellow 5
Start signal
Black / White 13
Pin 5 (Amarillo)
Impresora
Pin 13 (Negro/Blanco)
U4
VCC_ISO
1
R15
2
1K
GND_ISO
U4
VCC_ISO
1
R15 2
1K
GND_ISO
U4
VCC_ISO
1
R15 2
1K
GND_ISO
H11L1M
6
4
5
H11L1M
6
4
5
H11L1M
6
4
5
