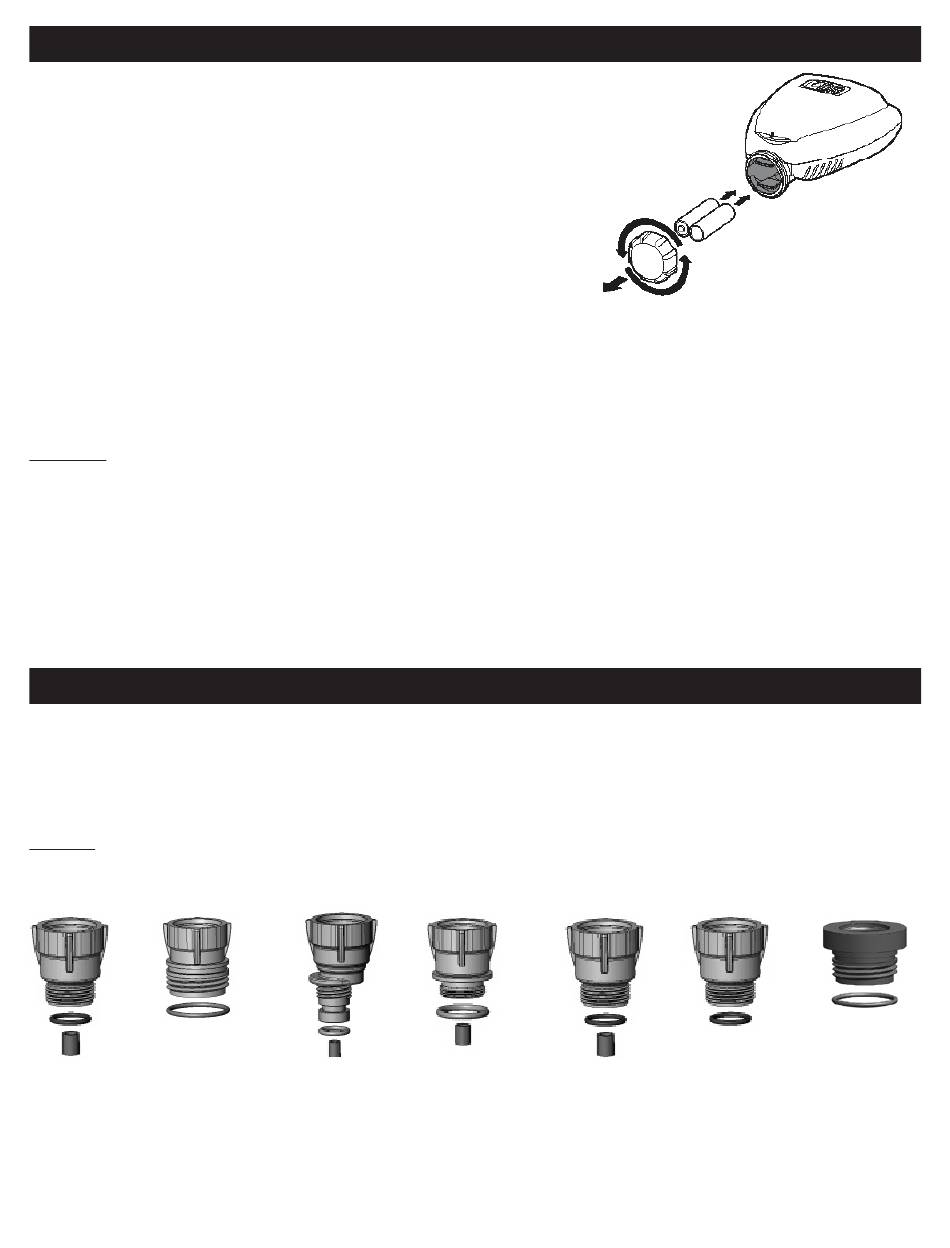

5. INSTALACIÓN DE LAS PILAS
1. Abrir la tapa de la caja de las pilas girándola en
sentido contrario a las agujas del reloj.
2. Instalar dos pilas nuevas de marca, alcalinas AA
(no incluidas) y prestar atención a la orientación
positiva y negativa en la parte inferior del
controlador.
3. Insertar y enroscar la tapa en el sentido de
las agujas del reloj. Apretar firmemente con la mano. La pantalla del controlador
aparecerá con un día, PM, y el dígito de la hora parpadeando. Entonces estará listo
para ser instalado y programado.
AVISO: al insertar las pilas, los controladores 720A, 740A y 760A seguirán una
secuencia de arranque en la que enviarán un pulso de apagado a cada uno de
los solenoides conectados para verificar que están cerrados. Esto está delineado
por todas las válvulas que aparecen en la pantalla, parpadeando. A medida que
se envía un pulso, cada válvula dejará de parpadear y, si no están programadas,
desaparecerán de la pantalla. Después de que la secuencia de arranque termine,
aparecerá la hora en pantalla y la programación podrá continuar.
6. RECOMENDACIONES DE INSTALACIÓN
INSTALACIÓN DE SOLENOIDE ELÉCTRICO 6. S305 SOLAMENTE:
1. Cortar el suministro principal de agua.
2. Retirar los solenoides eléctricos existentes de cada válvula (si hay).
AVISO: Si se adapta a una válvula IRRITROL, retirar el solenoide pero dejar el
adaptador existente instalado.
A B
30-920 30-921
Válvulas BERMAD Válvulas RAIN BIRD
200, HIT 500, DV, DVF, PGA, PEB
DOROT 80, (solo 1"), GB, EFB-CP,
GRISWOLD 2000, BPE, PESB (solo 1")
DW y BUCKNER VB y ASVF
C D
30-922 30-923
Válvulas HUNTER Válvulas
ASV, HPV, ICV, PGV, WEATHERMATIC
SRV, IBV y ASVF 12000, 21000,
8200CR
4
Figura D
E F
30-924 30-925
Válvulas IRRITROL Válvulas SUPERIOR
serie 100, 200B, serie 950, HUNTER
205, 217B, 700, HBV y TORO serie
2400, 2500, 2600 252 (1.5" y más
y TORO serie largo)
220, P22
G
30-926
Válvulas RAIN BIRD
serie PEB and PESB
(solo 1.5" y 2")
Figura E
