7 Fuente de alimentación
Hay dos conjuntos de terminales de alimentación en la tarjeta de terminación. Utilice uno de los terminales de
alimentación de la tarjeta de alimentación para conectar a una fuente de alimentación de 24 V CC y, si es
necesario, conecte en bucle a otro dispositivo mediante el segundo conjunto. El detector tiene protección
contra la polaridad inversa para minimizar el riesgo de conexión de alimentación inversa al detector. Consulte
el apartado 3.1 en la página 11 si desea más información.
Precaución: El detector VESDA VLP no funcionará cuando se invierta el suministro.
Nota: Si se utiliza el detector cuando la tensión de alimentación de CC se encuentre fuera de la gama de
tensiones comprendida entre 18 V CC y 30 V CC, el dispositivo puede sufrir daños.
Power Terminal
GND 7
A
+24V 8
Power -
Power +

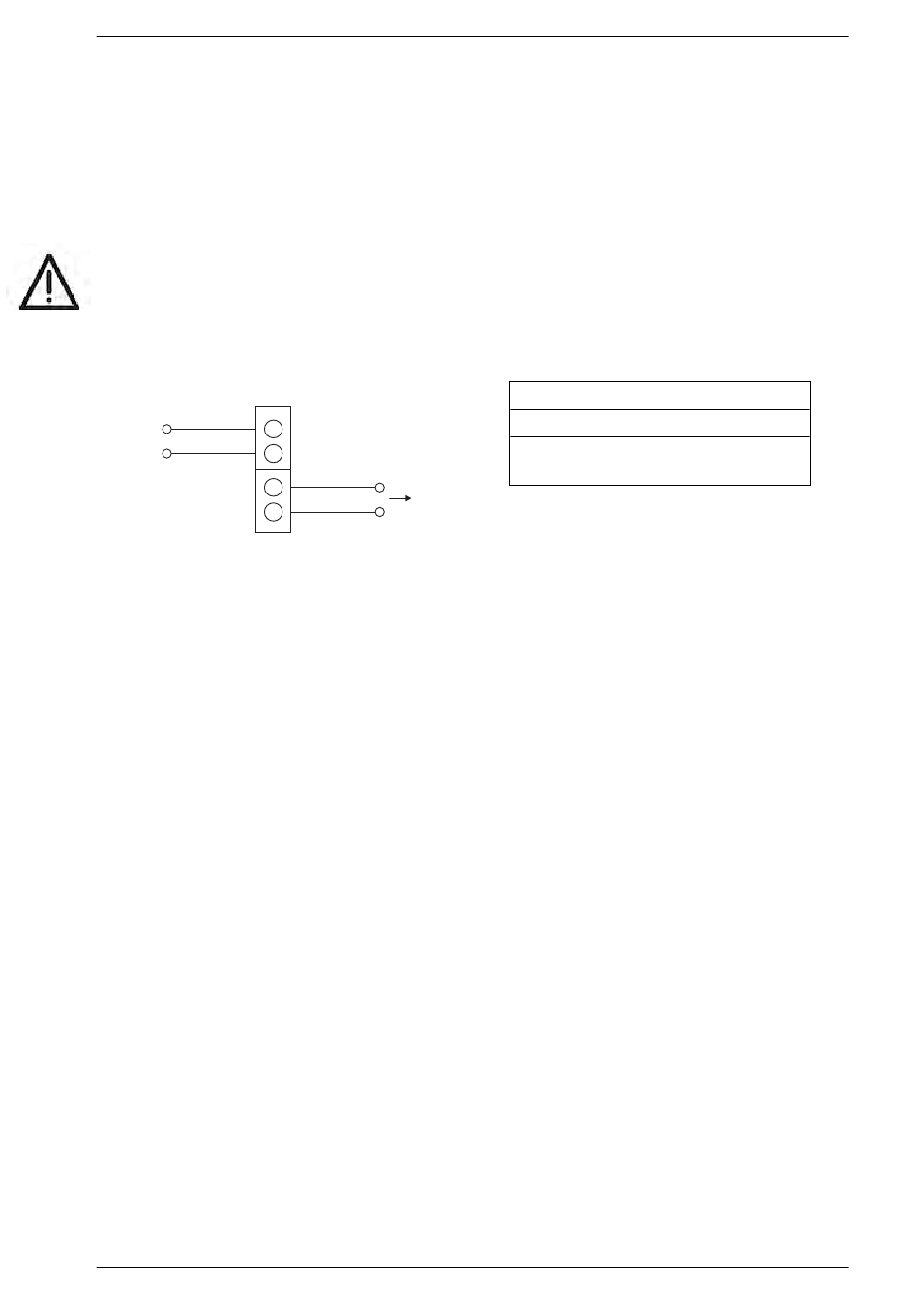

Figura 7-1: Detalles de conexión del cableado para terminales de alimentación en la tarjeta de terminación de
www.xtralis.com
Power -
Power +
GND
9
B
+24V
10
relés
VESDA VLP Guía del producto
Leyenda
A De fuente de alimentación de 24 V
B Alimentación de 24 V al siguiente
dispositivo
