Vision TECHCONNECT TC-HDMIWM El Manual Del Propietario página 69

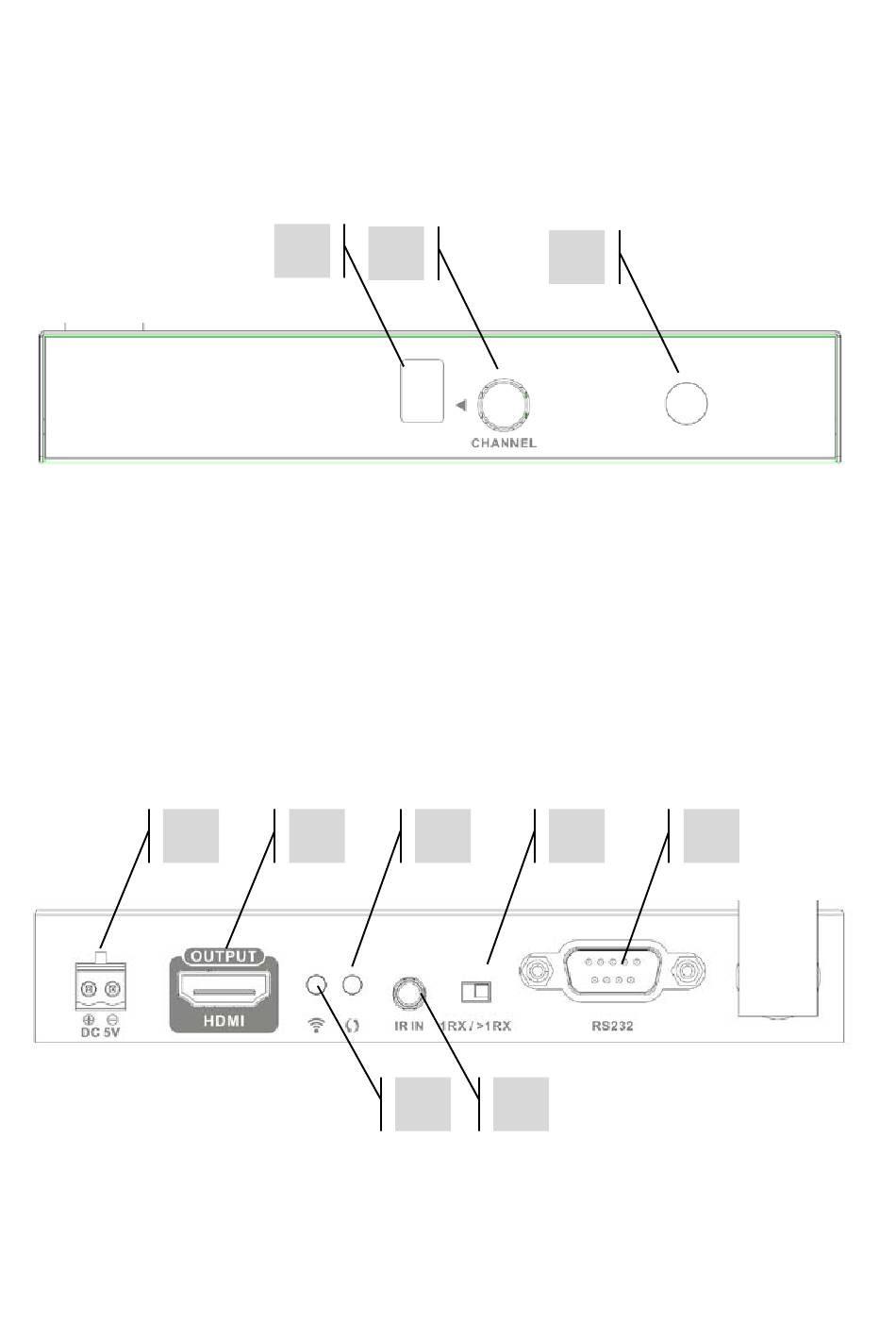

Récepteur (« Rx »)
1. DEL d'affichage du canal
2. Bouton de sélection du canal
3. Récepteur IR
1. Entrée alimentation (connecteur Euroblock)
2. Sortie HDMI
3. Témoin de données – clignote lentement lors de l'établissement de la connexion,
rapidement pendant le transfert des données.
4. Commutateur DIP du bouton PRESENT
5. Connecteur série RS-232 9 broches mâle pour contrôle externe
6. Témoin de connexion sans-fil – s'allume lorsque l'émetteur est correctement connecté au
récepteur
7. Prise minijack 3,5 mm pour récepteur IR
1
1
2
2 3
6
3
4
7
TC-HDMIWM_manual_fr.doc
5
6
