Capítulo 3: Como hacer la configuración y ejemplos
Después de repasar el diagrama eléctrico hay un procedimiento corto para encontrar
sistemáticamente los valores apropiados de P y de I, para ser fijado en los parámetros P7.20
y P7.21. En caso de necesidad el valor de D se puede también ajustar de la misma manera.
Recuerde que el lazo de control PID recibe la referencia de presión de otra entrada de
lazo de control en el terminal AI2 (definido en P7.10). La variable de proceso, el flujo de
aire, se mide con un tranductor de presión diferencial. Este transductor genera una salida
de 4-20mA, que corresponde al flujo ene el rango de 0 a 100% que es la variable de
proceso PV. El lazo de control tendrá los valores apropiados de P, de I, y de D para generar
el CV de la salida de control, que es el comando de la frecuencia al variador.
El variador funcionará regulando la velocidad del ventilador para entregar el flujo

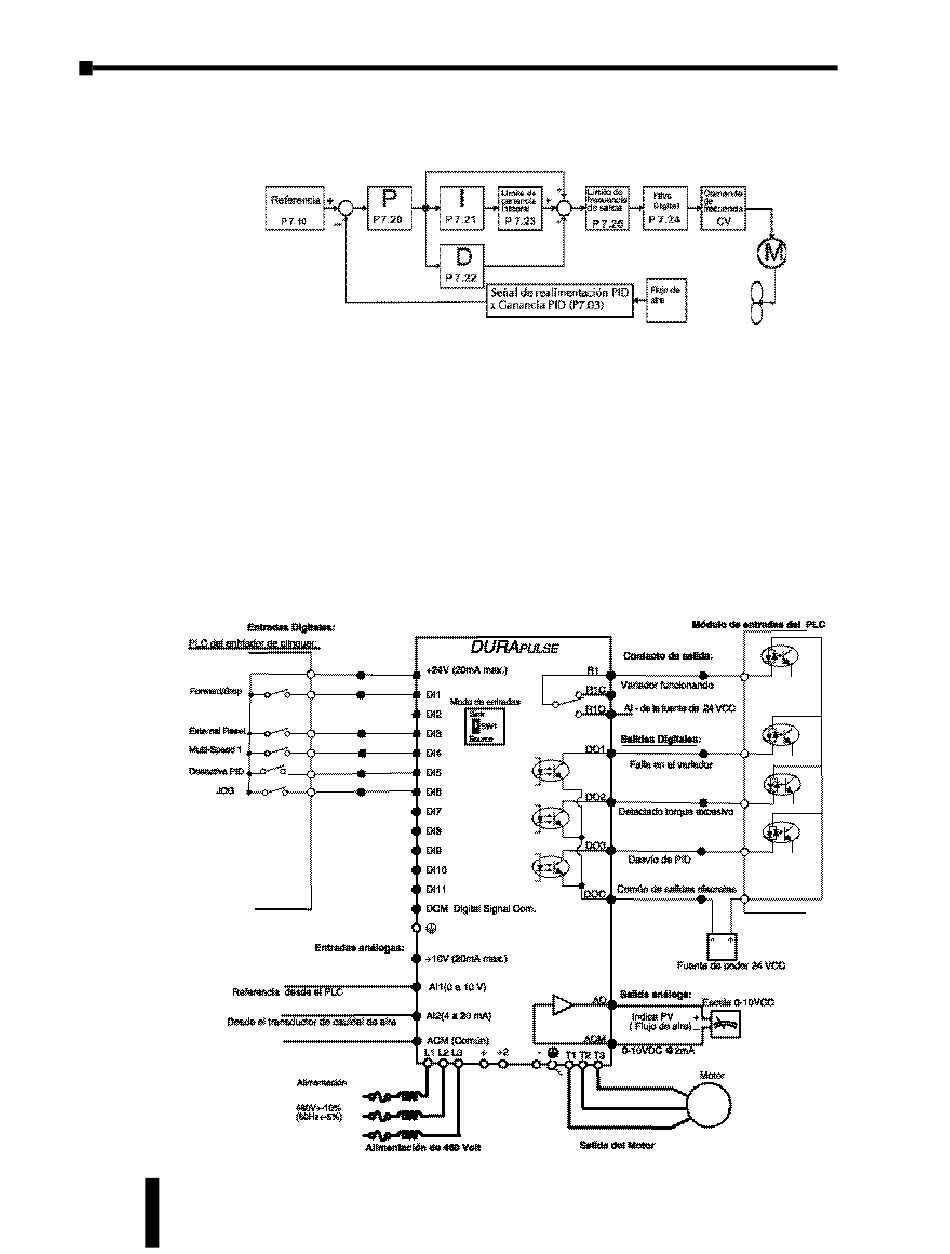

de aire correcto. En la figura siguiente, mostramos el diagrama eléctrico de
Durapulse para este uso específico. Note en la figura anterior que el punto de
referencia viene como una señal de 0-10 Volt y la variable de proceso como 4-20
mA. Esos valores pueden venir también como valores RS-485 si se selecciona
comunicación digital con MODBUS, que no ha sido hecho en este caso.
