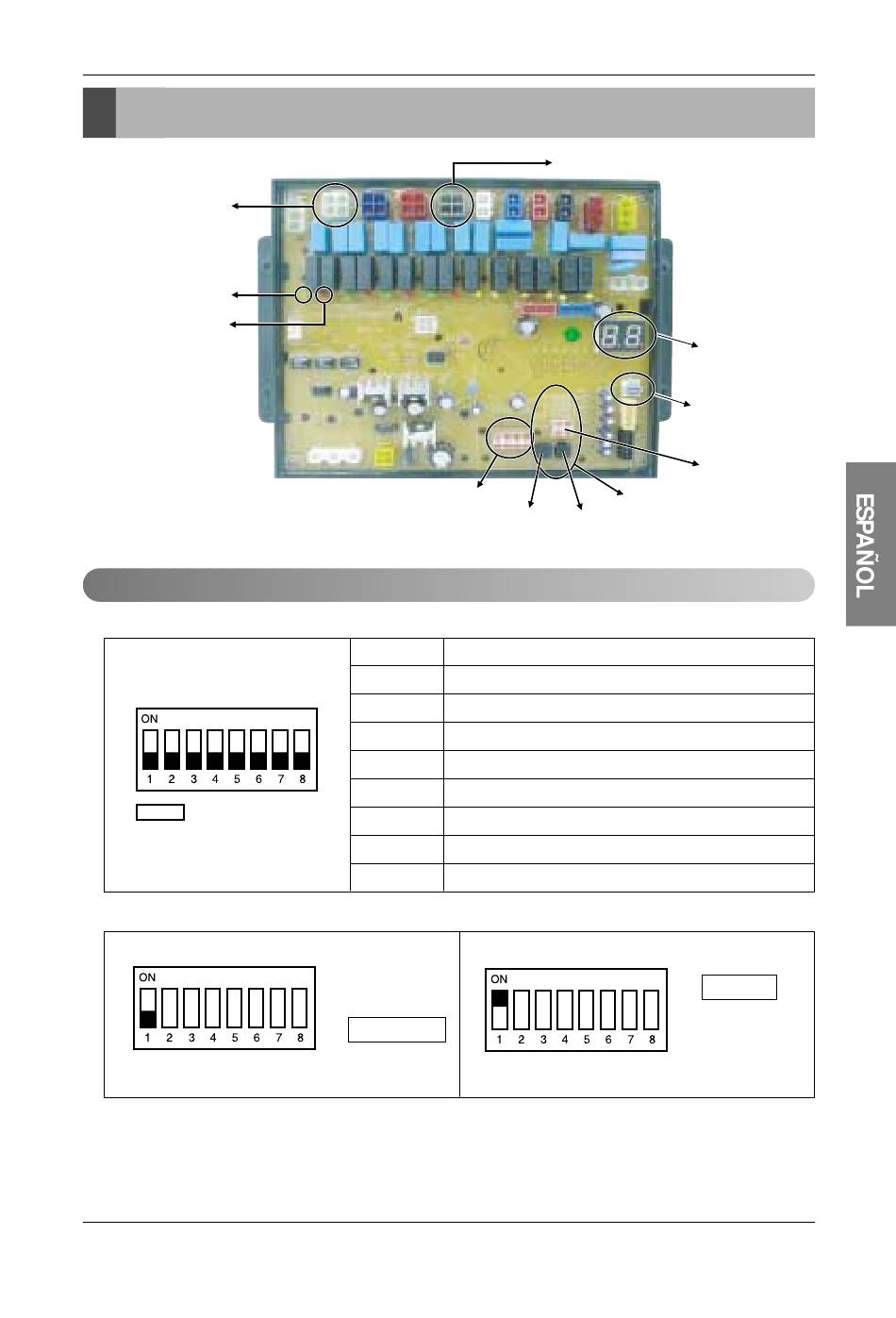

PCB de la unidad de RC

Alojamiento de la válvula n°1
LED (verde) de la válvula de
enfriamiento n°1
LED (rojo) de la válvula de
calefacción n°1
Interruptor para la configuración de la unidad de RC
1. Función principal de SW02M
SW02M
1) Selección del método de direccionamiento de válvulas de una unidad de RC (automático/manual)
Interruptor n° 1 apagado
SW02M
(interruptor DIP para la configuración
de la función de la unidad de RC)
ON S/W
N° 1 Método de direccionamiento de válvulas de una unidad de RC (automático/manual)
N° 2
N° 3
N° 4
N° 5
N° 6
N° 7 Utilizar sólo en la producción en fábrica (preestablecido en "APAGADO")
N° 8 Utilizar sólo en la producción en fábrica (preestablecido en "APAGADO")
Automático
PCB de la unidad de RC
Alojamiento de la válvula n°4
SW01M/SW03M/SW04M
(interruptor para el direccionamiento
SW03M SW04M
manual de la válvula)
Selección
Modelo de unidad de RC
Modelo de unidad de RC
No se usa
No se usa
No se usa
Interruptor n° 1 encendido
Manual de instalación 53
7-SEG
SW05M
(interruptor para el
direccionamiento de
la unidad de RC)
SW01M
Manual
