WCS 520 Manual Técnico De Instrucciones página 6

WCS-520 6

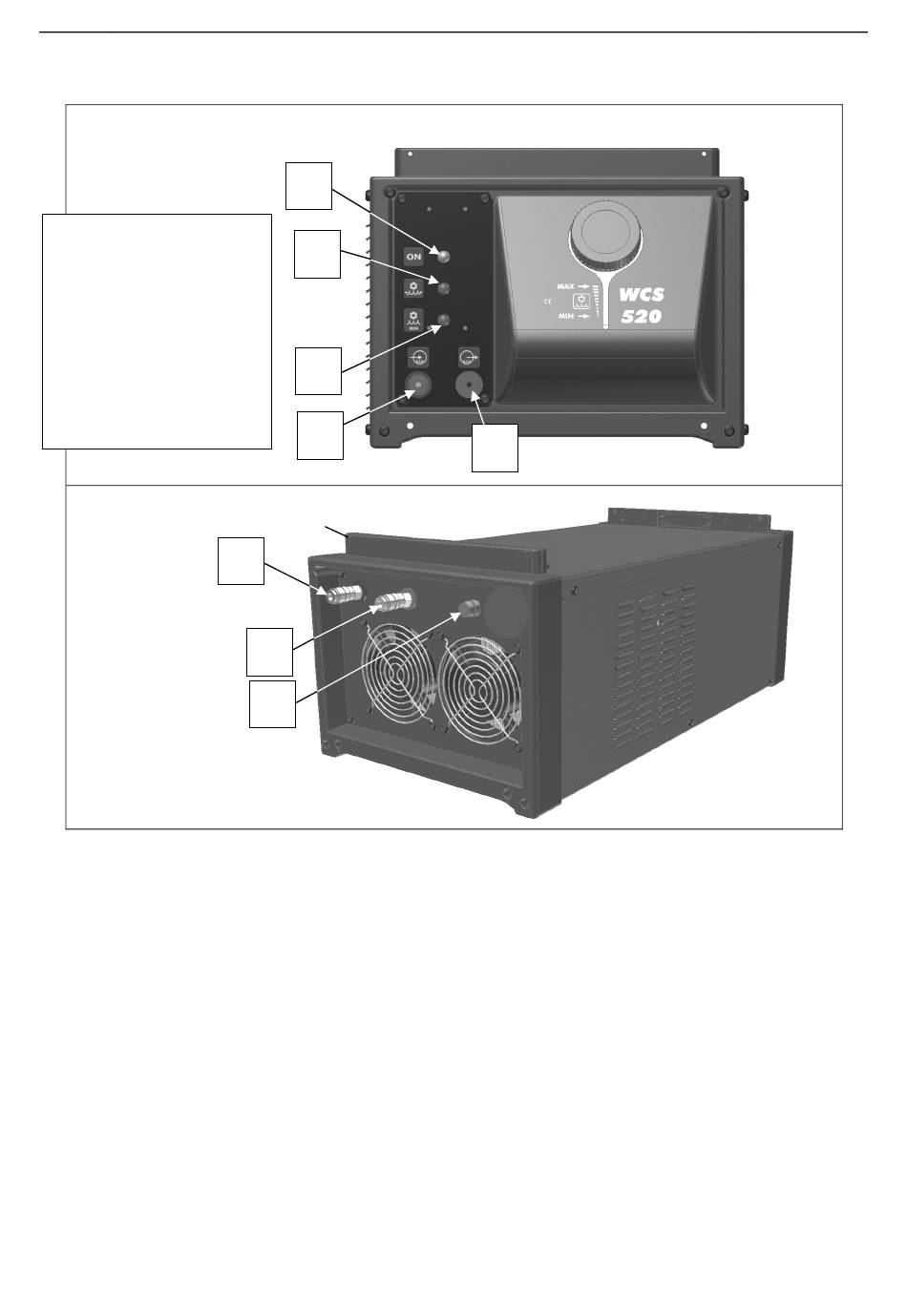

Mandos de control del módulo de refrigeración WCS-520
E
PARA QUE EXISTA
F
CIRCULACION DE
LIQUIDO,
REALICE PUENTE
ENTRE LOS RACORES
DE ENTRADA/SALIDA
G
DE AGUA QUE NO
UTILICE
C
D
C
D
B
B- PORTAFUSIBLES.
Sistema de protección eléctrica del modulo de refrigeración. Lento 2 A (6x32 mm).
C- RACOR AGUA CALIENTE.
Para la conexión rápida del tubo de refrigeración (ROJO) de entrada de agua caliente.
D- RACOR SALIDA AGUA FRÍA.
Para la conexión rápida del tubo de refrigeración (AZUL) de salida de agua fria.
E- INDICADOR DE ENCENDIDO.
Indica el encendido del módulo de refrigeración (LED VERDE).
F- INDICADOR DE FALTA DE PRESIÓN.
Indica una anomalía en el módulo de refrigeración (LED ROJO).
G- INDICADOR DE NIVEL DE LIQUIDO REFRIGERANTE.
Indica el nivel de líquido refrigerante. Debe encontrarse entre los niveles MÍNIMO-MÁXIMO.
Indicador de anomalía (LED ROJO).
