Cableado - Vive Comfort Wire TP-WCTO Manual De Instalación

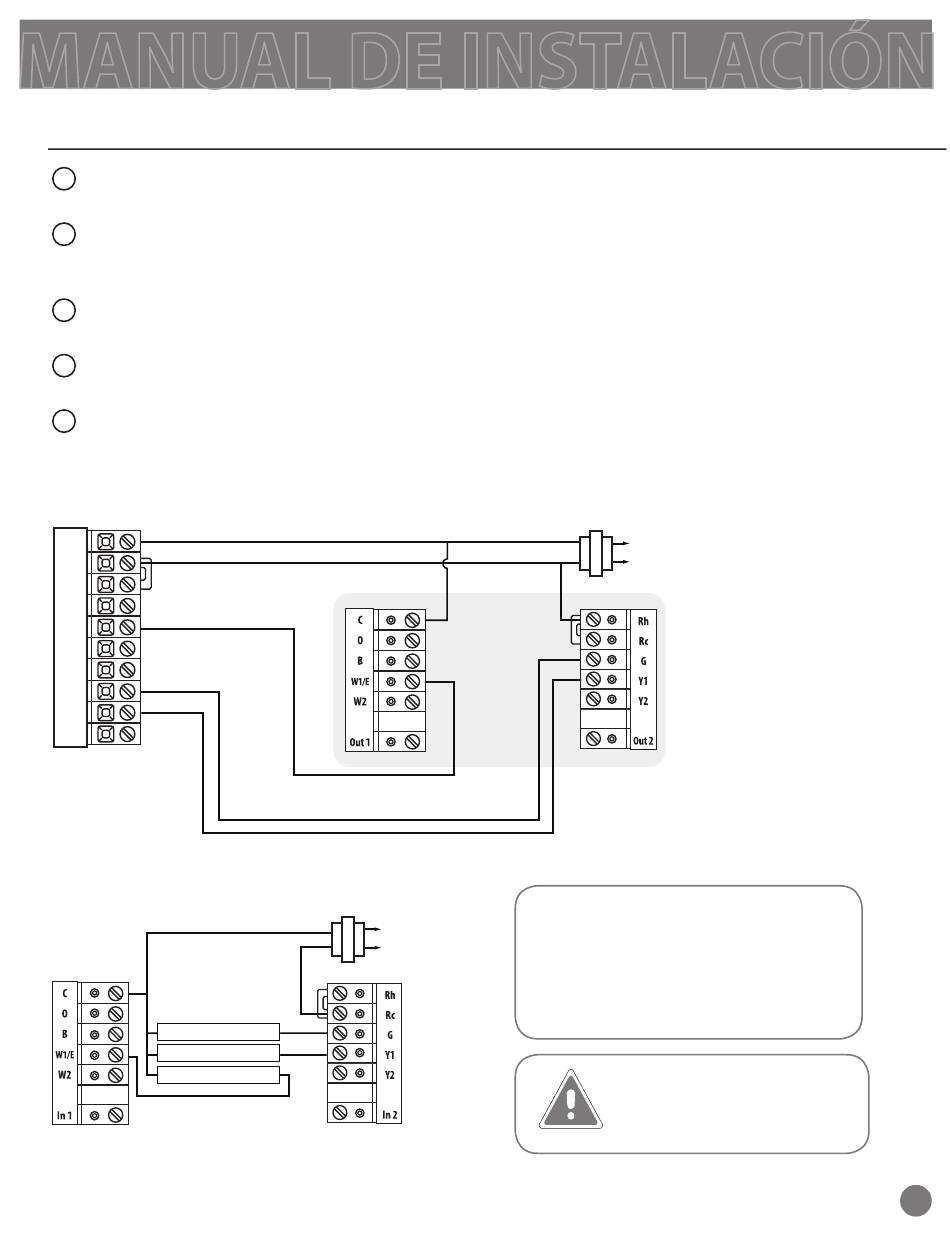

Termostato al equipo
1 Instale el Módulo de Entrada en un sitio que sea conveniente para cablear el termostato. Conecte
24VAC a R y C en el módulo de entrada.
2 Instale el Módulo de salida en un sitio que sea conveniente para cablearlo al tablero de control del
sistema. (Éste es el tablero al que normalmente se conecta el termostato). Conecte 24VAC a R y C en el
módulo de salida.
3 Conecte las terminales del termostato a las terminales apropiadas en el módulo de entrada. (Y1 a Y1, G
a G, etc...)
4 Conecte las terminales del Módulo de Salida del inalámbrico wire al tablero de control del sistema de la
misma forma que un termostato.
5 Pruebe el sistema.
Termostato
C
RC
RH
W2
W1/E
B
O
G
Y1
Y2
Inalámbrico Wire
Módulo de salida
RELEVADOR DEL VENTILADOR
Relevador del compresor
RELEVADOR DE LA CALEFACCIÓN
Módulo de
entrada del
inalámbrico
Wire
C
L2
(CALIENTE)
L1
R
Suministro de energía
C
L2
L1
(CALIENTE)
R
Nota sobre el cableado:
Cablee la sub-base del módulo
inalámbrico en la misma forma en
que cablearía la sub-base de un
termostato conectado directamente.
Importante:
Desconecte la energía mientras
hace el cableado.

CABLEADO

6
