Medición de la precarga en distribuidores de reparto (si están instalados) en un
sistema de tres placas
5.10.1 Medición de la precarga en distribuidores de sistemas VG-LX y EX
Para medir la precarga de un distribuidor, realizar lo siguiente:
¡PRECAUCIÓN!
Peligros mecánicos: riesgo de daños en el canal caliente. No apretar los pernos de retención
de los distribuidores para reducir el valor de precarga. Estos pernos de retención se deben
apretar a mano y después girar 1/4 de vuelta en sentido antihorario antes de que se puedan
realizar mediciones de precarga.
1. Asegurarse de que los tornillos que fijan el distribuidor a la placa del distribuidor están
apretados a mano y se han girado 1/4 de vuelta en sentido antihorario.
2.
Determinar la altura de los topes de apoyo a partir de los planos de montaje. Registrar el
valor como medición A.
3.
Con un micrómetro de profundidad, medir la distancia desde la cara superior de la placa del
distribuidor hasta la cara del distribuidor. Registrar este valor como medición B.

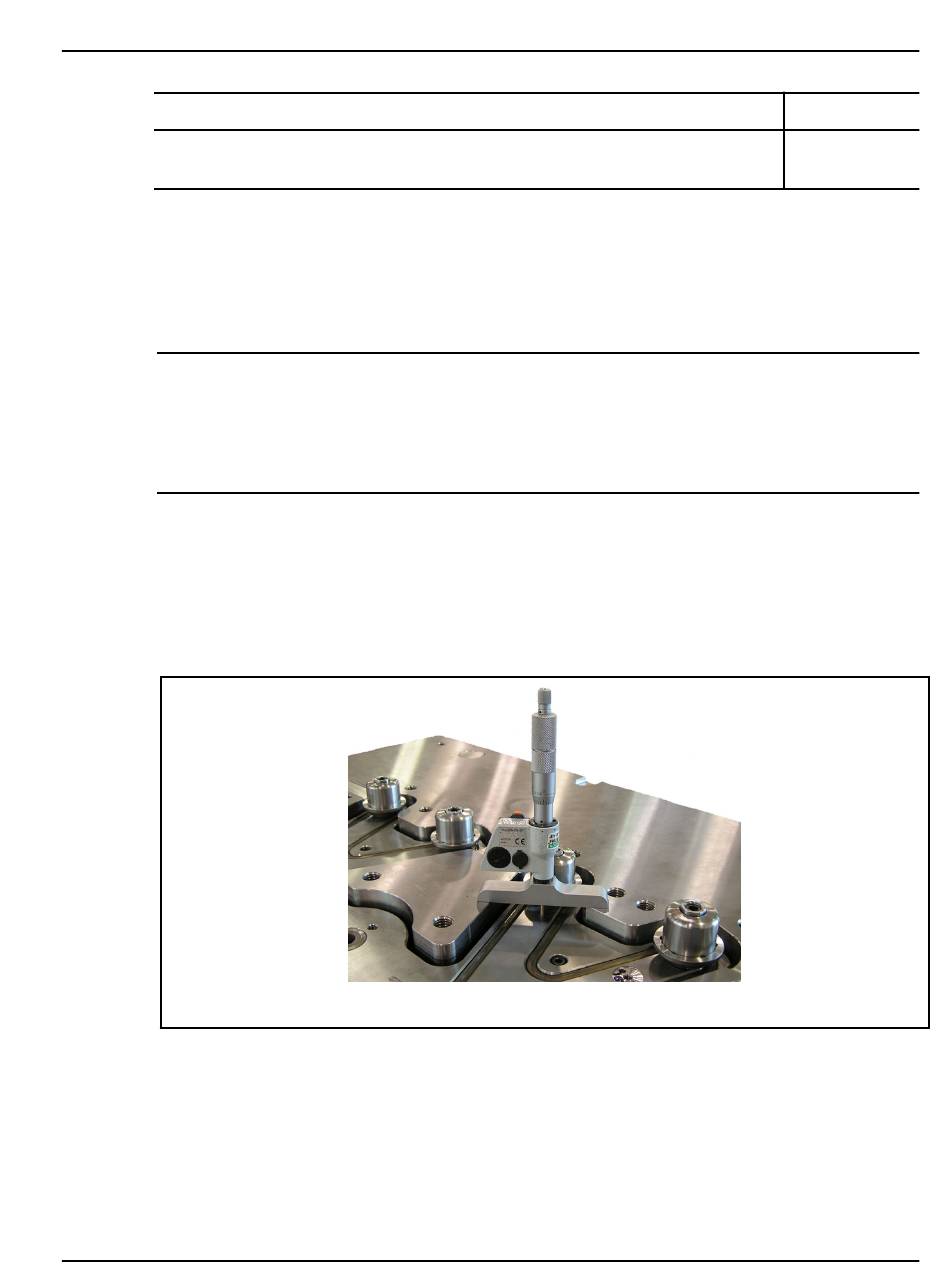

Figura 5-17: Medición de la precarga
4.
Completar el siguiente cálculo para determinar la precarga:
A - B = precarga
5.
Repetir de
mediciones de precarga son uniformes.
6.
Comparar los valores de precarga con los valores de la dimensión C o C1 que se indican en el
Diagrama de Dimensiones de los planos de montaje.
