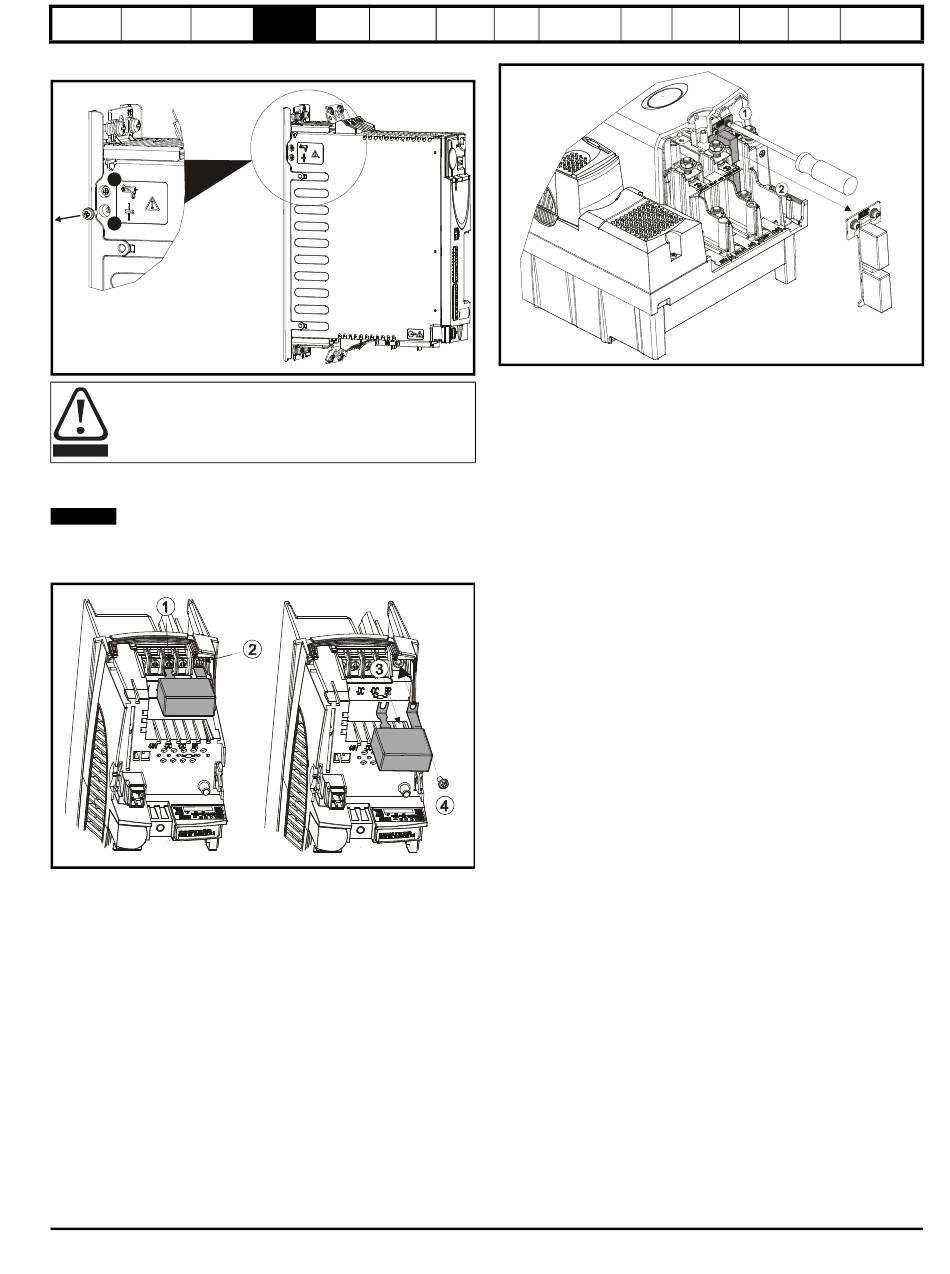

Figura 4-22 Extracción del filtro CEM interno y los varistores línea
a tierra (tamaño 0)
2
1
Es preciso desconectar la alimentación antes de quitar el
filtro CEM interno o los tornillos de los varistores línea a
tierra.
ADVERTENCIA
1. Filtro EMC interno. Retire el tornillo inferior como se indica.
2. Varistores línea a tierra. Retire el tornillo superior como se indica.
NOTA
Los varistores línea a tierra deben quitarse sólo en circunstancias
especiales.
Figura 4-23 Extracción del filtro CEM interno (tamaños 1 a 3)
Suelte y quite los tornillos según se muestra en (1) y (2).
Extraiga el filtro (3) y no olvide volver a colocar y apretar los tornillos (4).
