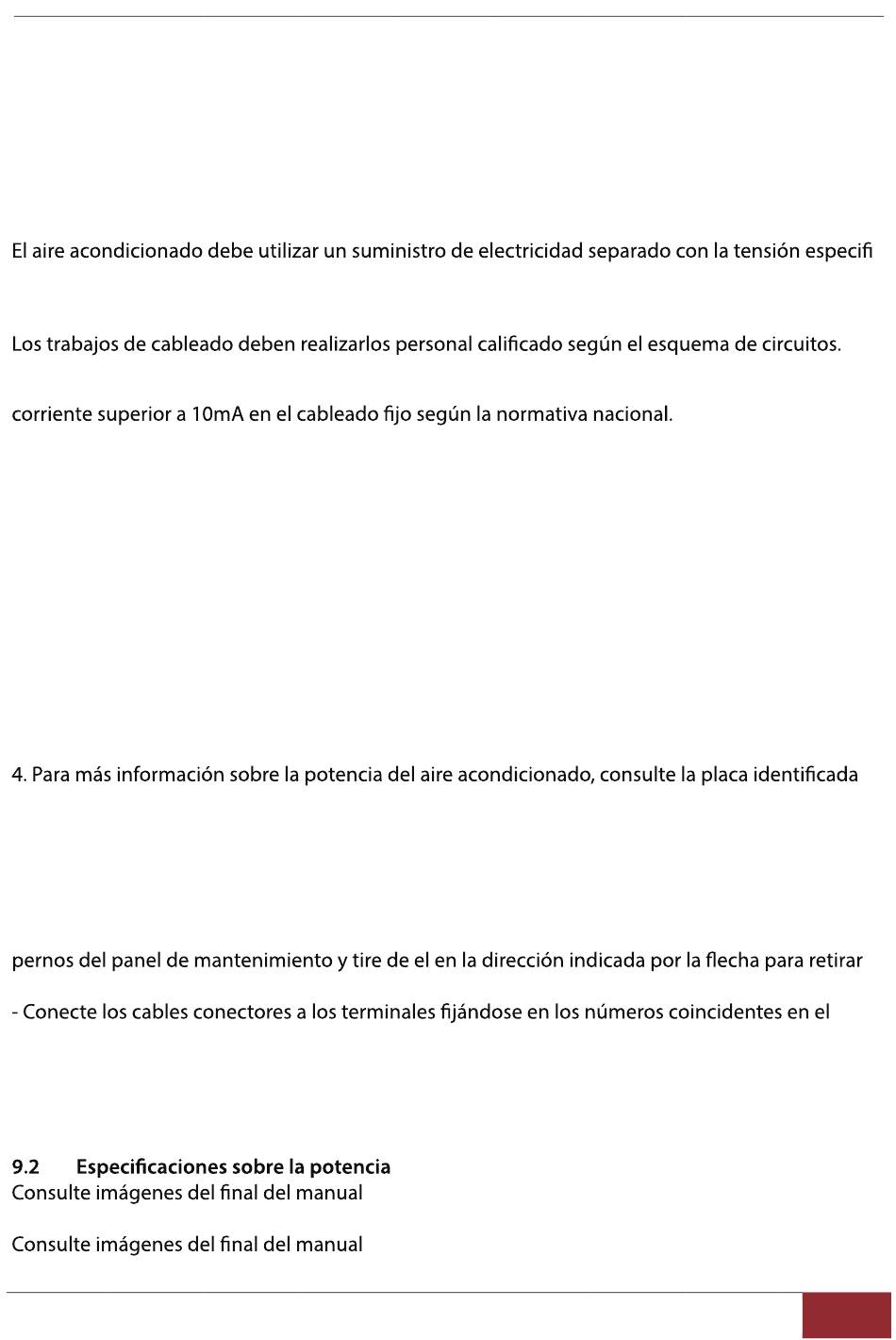

NOTA
Todas las imágenes de este manual se incluyen para facilitar la explicación. Pueden ser ligera-
mente diferentes del acondicionador que usted ha adquirido (según el modelo). Siempre preva-
lecerá el tamaño real.
9. CONEXIÓN DEL CABLE
El aire acondicionado debe instalarse según la normativa vigente.
-
cada.
El suministro de electricidad externa al aire acondicionado debe tener un cableado a tierra y estar
unido al cableado a tierra de la unidad exterior e interior.
Se debe instalar un dispositivo de desconexión de todos los polos con al menos una distancia de
separación de 3mm en todos los polos y un dispositivo de corriente nominal (RCD) con una
Asegúrese de ubicar el cableado de electricidad y el cableado para evitar distorsiones cruzadas.
No encienda la electricidad hasta que haya realizado todas las comprobaciones necesarias
después del cableado.
Notas
Las siguientes condiciones de instalación deben seguirse para evitar el parpadeo durante el
arranque del compresor:
1. La conexión de la electricidad para la unidad debe realizarse en el distribuidor de electricidad
principal. La distribución debe de ser de baja impedancia, normalmente la impedancia nece -
saria alcanza un punto de fusibles de 32A.
2. No se debe conectar ningún otro equipo a esta línea de electricidad.
3. Para una aceptación de la instalación más detallada, consulte al suministrador de electricidad.
Existen restricciones para productos como lavadoras, u hornos eléctricos.
del aparato.
5. Para cualquier duda, póngase en contacto con su distribuidor local.
6. Esta unidad debe instalarse siguiendo las disposiciones nacionales sobre el cableado.

9.1 Conecte el cable

- Desmonte los tornillos de la cubierta. (Si no hay una cubierta en la unidad exterior, desmonte los
-
lo).
bloque de terminales de las unidades interior y exterior
- Vuelva a colocar la cubierta o panel de protección
La temperatura del circuito del refrigerante es alta, por lo que debe mantener el cable de inter-
conexión lejos del tubo de cobre.
9.3

Imagen sobre el cableado

26
