MULTICAL® 602 & ULTRAFLOW®
9.2 Módulos base

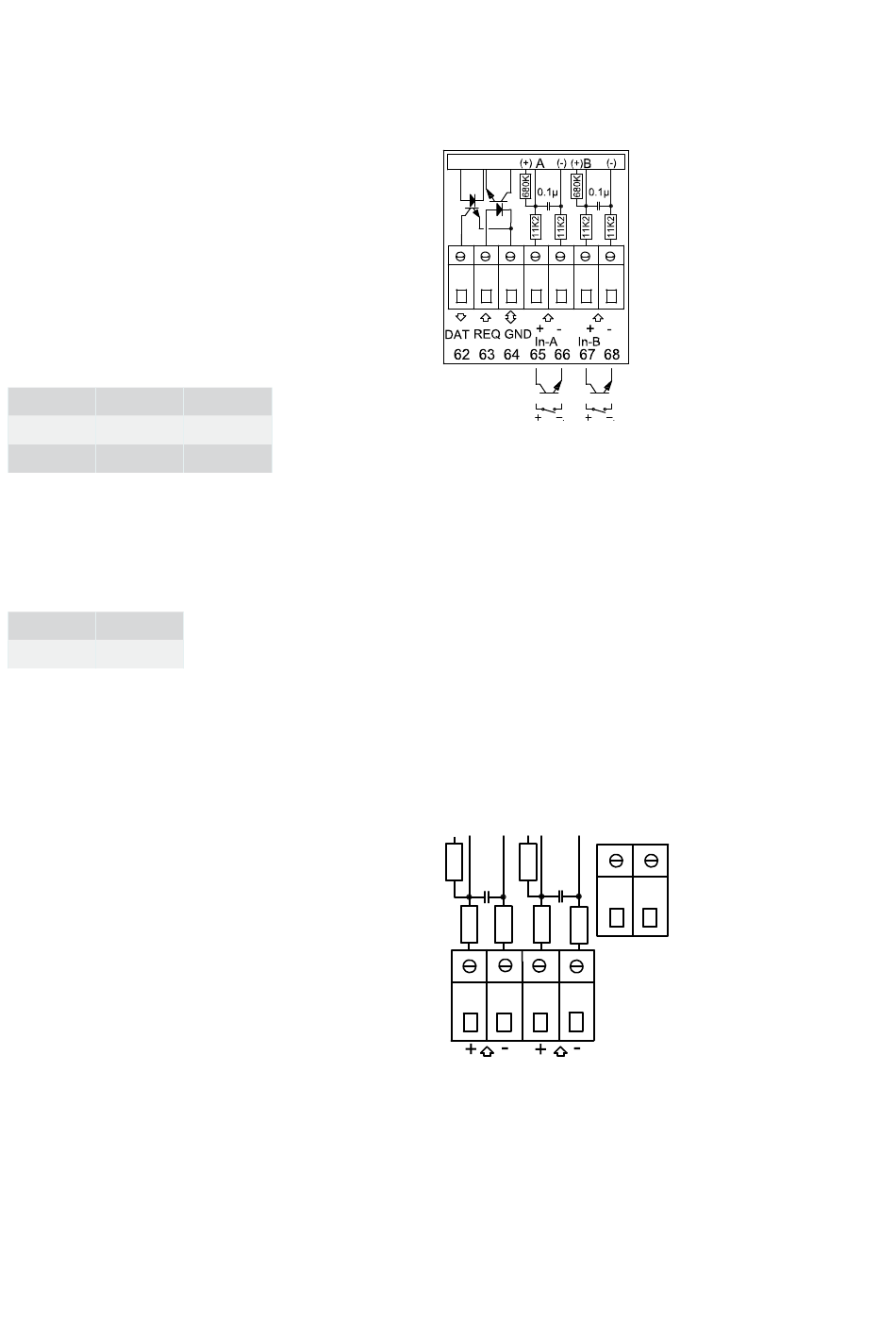

9.2.1 Datos + entrada de pulsos, tipo 67-00-10
Las terminales de datos sirven para conectar a
un PC o autómata.
La señal está separada pasiva y
galvánicamente mediante opto-acopladores.
La conversión al nivel RS232 requiere conectar
un cable de datos 66-99-106 (D-Sub 9F)
ó 66-99-098 (USB) usando las siguientes
conexiones:
62 Marrón
63 Blanco
64 Verde
Las entradas de pulsos se pueden utilizar para conectar contadores de electricidad y de agua.
Tenga en cuenta la frecuencia máxima permitida y la codificación correcta de los impulsos
(l/impulso y Wh/impulso); estos valores se seleccionan mediante las configuraciones FF y GG.
65 - 66 Entrada A
67 - 68 Entrada B
9.2.2 M-Bus + entrada de pulsos, tipo 67-00-20/27/28/29
Una red M-Bus se puede montar con topología de estrella, anillo o bus. Según el tipo de
alimentación del equipo M-Bus Master y la resistencia total del cable, el número total de
contadores conectados puede alcanzar los 250.
Resistencia del cable < 29 Ohm
Capacidad del cable < 180 nF
La red del M-Bus debe conectarse a los
terminales 24 y 25. La polaridad es indiferente.
La tarjeta M-Bus está disponible con entradas
de pulsos.
20
(DAT)
(REQ)
(GND)
