4 Reparación
4.4.11 Retire la pistola de AW del brazo superior
Continuación
2
3
Continúa en la página siguiente
242
Acción

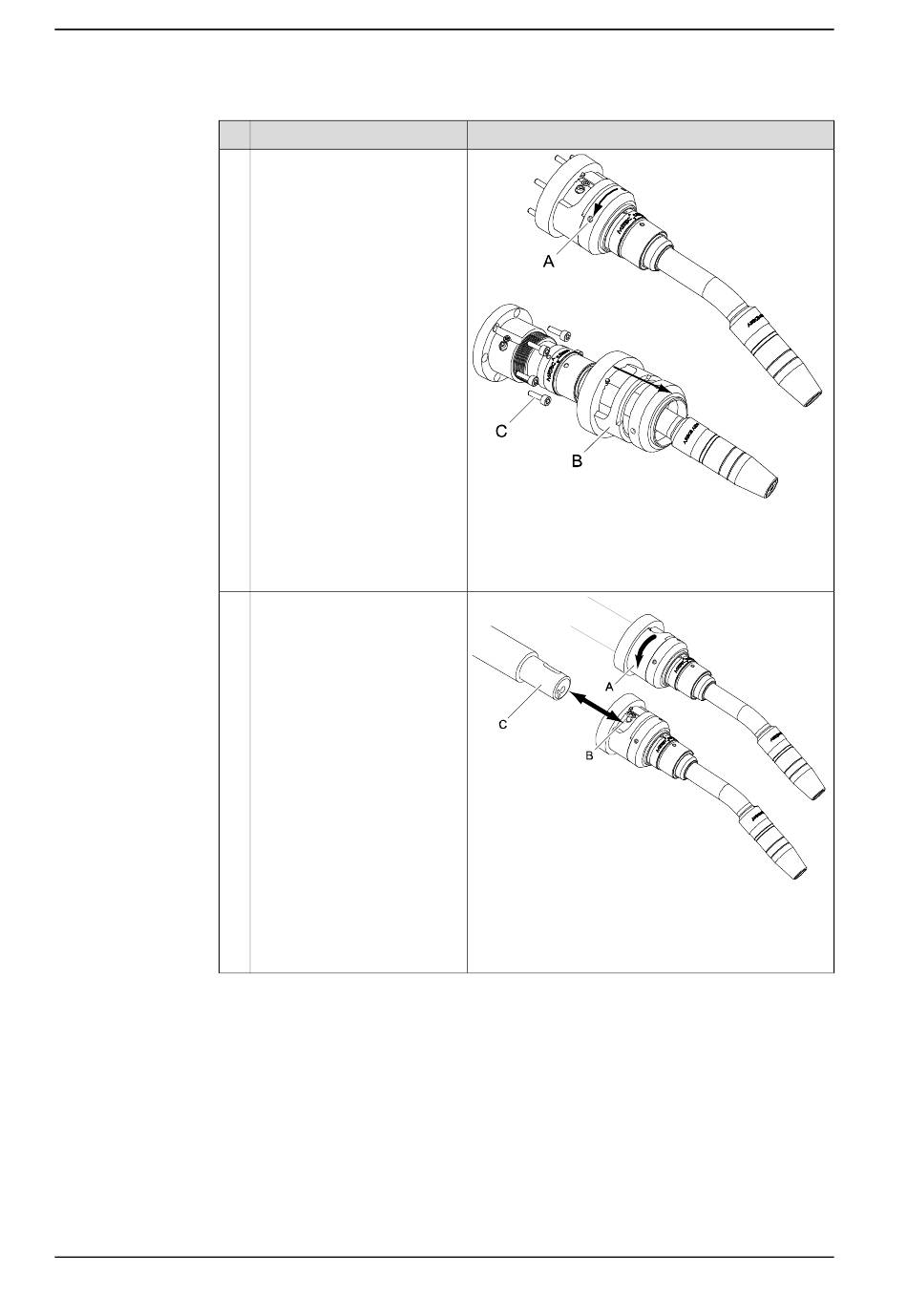

Monte la pistola de soldadura
con los 6 tornillos de cabeza
hexagonal M5 (C).
Monte el manguito de bloqueo
(B).
Bloquee el manguito con el
anillo de bloqueo (A).
Monte el cable de soldadura
(C).
Bloquee el cable con el tornillo
(B).
© Copyright 2006-2018 ABB. Reservados todos los derechos.
Nota
xx0700000150
A Anillo de bloqueo
B Manguito de bloqueo
C Tornillo M5
xx0700000151
A Manguito de bloqueo
B Tornillo de bloqueo
C Cable de soldadura
