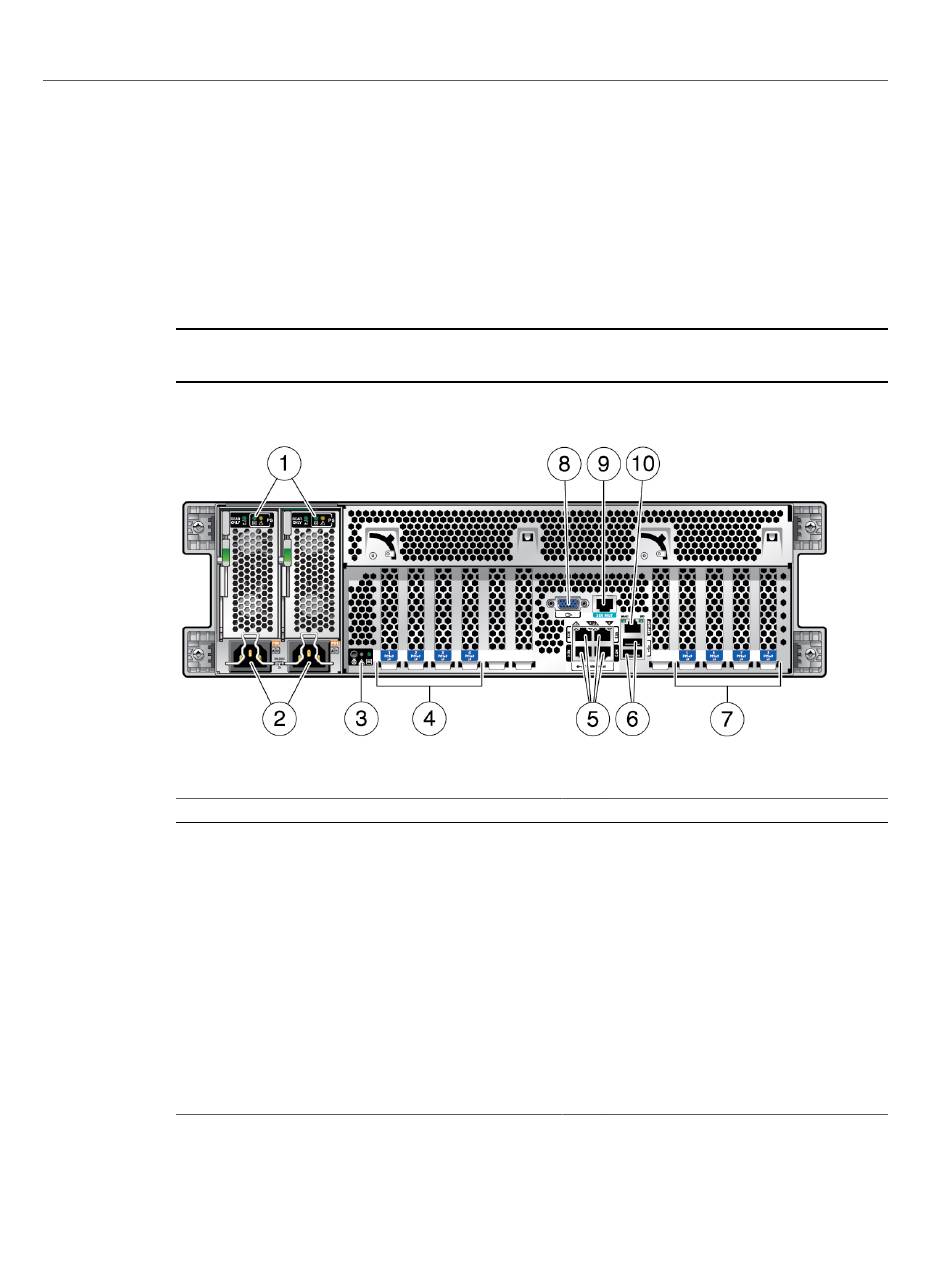

Componentes del panel posterior (instalación)
Nota -
cables de alimentación hasta que todos los cables de datos se hayan conectado.
N.°
1
2
3
4
5
Debe seguir la secuencia correcta cuando conecte los cables al servidor. No conecte los
Descripción
LED de indicadores de estado de unidad 0 y 1 (de
izquierda a derecha) de fuente de alimentación:
■ Acción de servicio requerida (ámbar)
■ Estado de CA correcto (verde o ámbar)
Entrada de CA de unidad 0 y 1 (de izquierda a
derecha) de fuente de alimentación
LED de estado del sistema:
■ Botón/LED de localización (blanco)
■ Atención (ámbar)
■ Estado de energía correcto (verde)
Ranuras PCIe 1-4
Puertos de red de 100/1000/10.000: NET0-NET3
Componentes del panel posterior (instalación)
N.° Descripción
6 Conectores USB 3.0 (2)
7 Ranuras PCIe 5-8
8 Conector de video HD-15
9 Puerto serie SER MGT RJ-45 del SP
10 Puerto de red NET MGT RJ-45 del SP
Descripción del servidor 15
