La conexión con un ordenador / computador PC está ativada (interfase USB-
B)
La transferencia de datos de/hacia un sensor IDS está activada

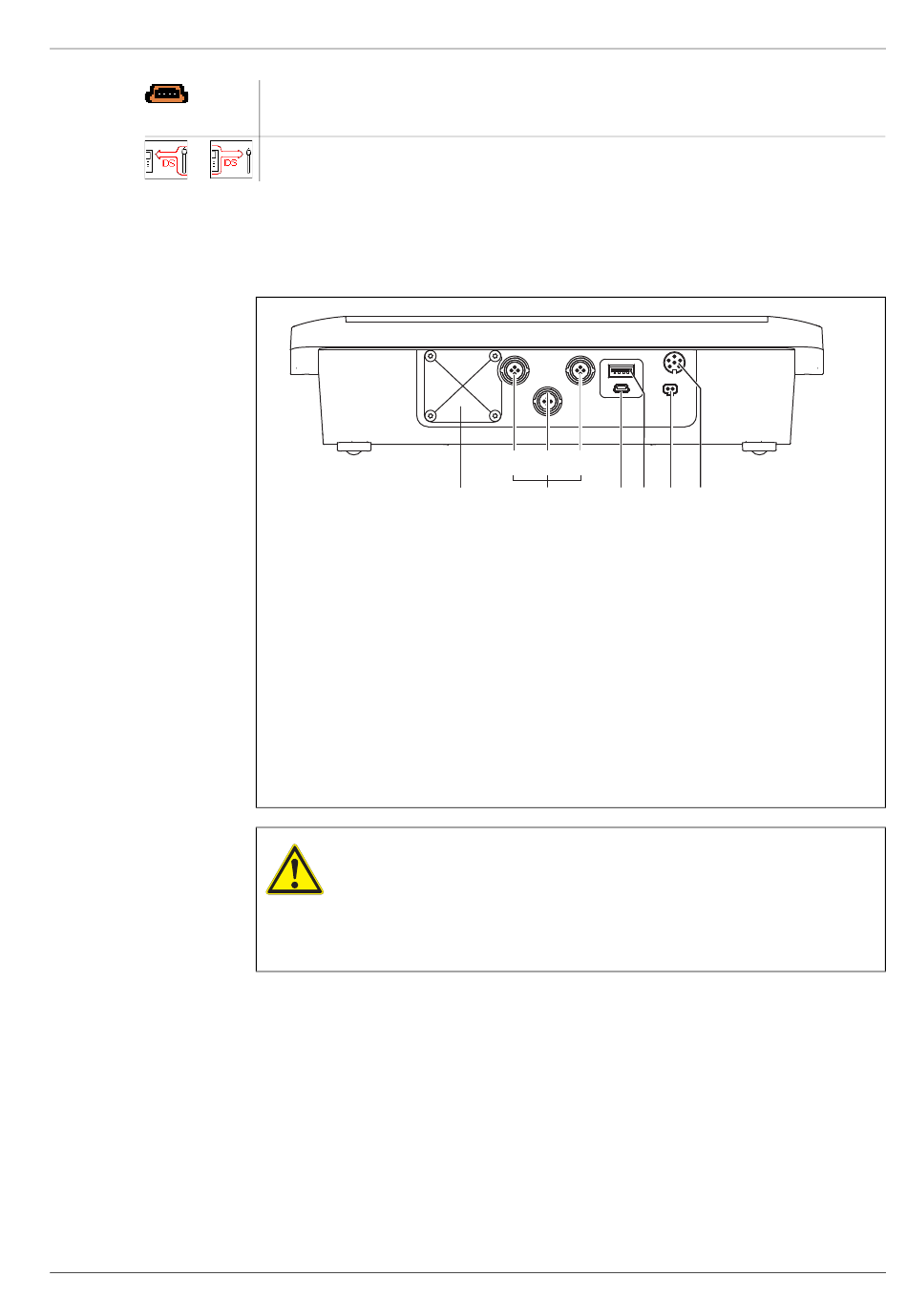

4.1.4 Conexiones varias

1 Sensores IDS (pH, Redox, conductibilidad, oxígeno)
a) canal 1
b) canal 2
c) canal 3
2 Interfase USB-B (USB Device)
3 Interfase USB-A (USB Host)
4 Transformador de alimentación
5 Interfase de servicio
6 Tapa
La tapa cierra la cavidad para la instalación del adaptador IDS, que
puede ser adquirido como accesorio (ADA 94/IDS DIN)
ATENCIÓN
Conecte al instrumento solamente sensores que no eroguen
tensiones o corrientes inadmisibles que pudieran deteriorarlo
(> SELV y > circuito con limitación de corriente).
Los sensores IDS y los adaptadores IDS de WTW cumplen con
estos requerimientos.
b a c
6 1 2
Operación
3 4 5
