Controladores de válvula digitales DVC6200
Junio de 2019
Aire para abrir (667 tamaños 30i - 76i y GX)
Alinear verticalmente el conjunto del imán de manera que la línea central de la plantilla de alineación quede alineada lo más cerca
posible con respecto al extremo superior del intervalo de carrera válido en el conjunto del imán. El conjunto del imán se debe
colocar de forma que la marca de índice de la ranura de realimentación de la carcasa del DVC6200 se encuentre dentro del
intervalo válido en el conjunto del imán, a lo largo de todo el intervalo de carrera. Ver la figura 7.

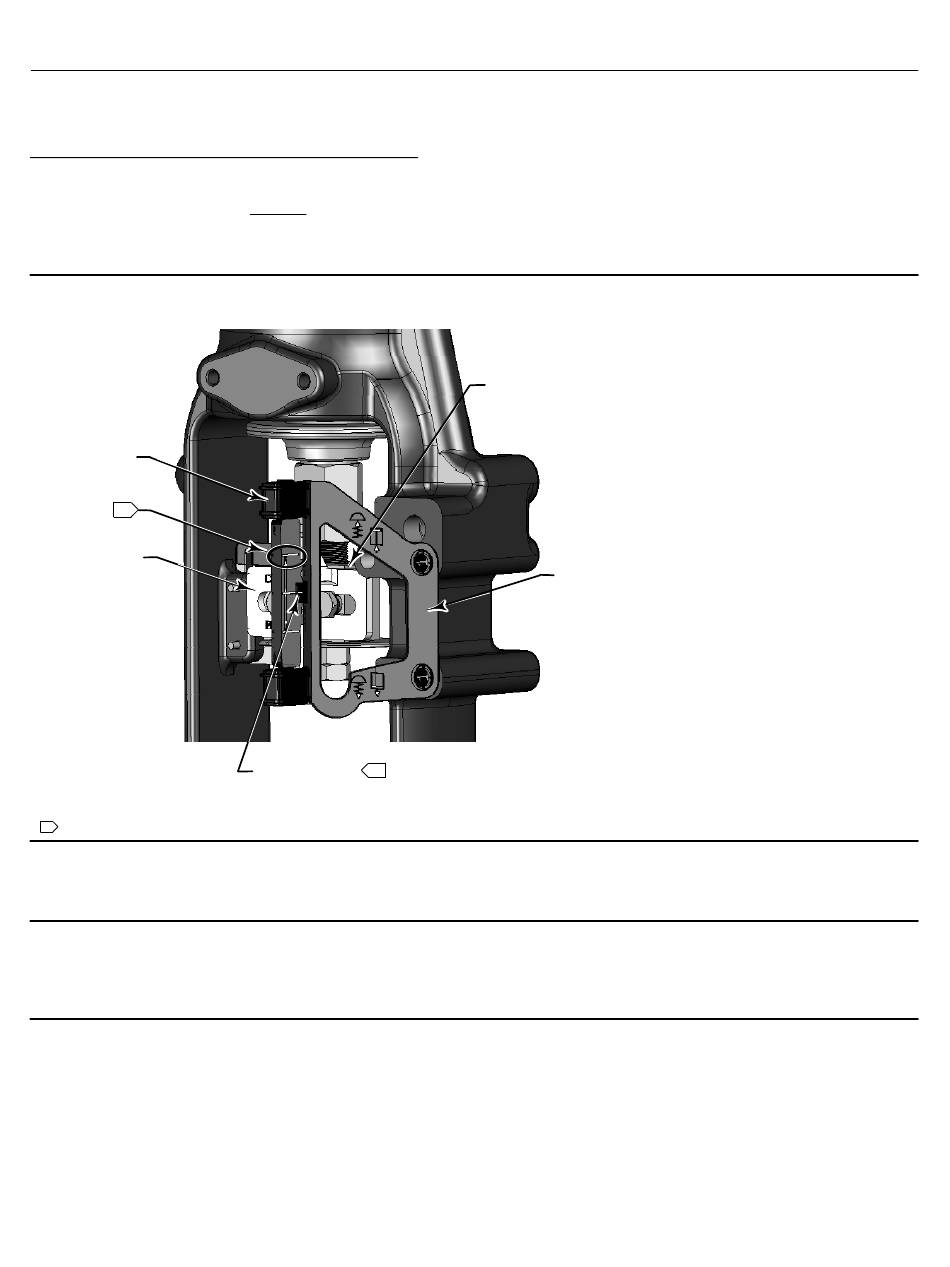

Figura 7. Alineación del conjunto del imán de aire para abrir
RANURA DE
RETENCIÓN
1
PIEZAS DE
REALIMENTACIÓN
NOTA:
1 LA IMAGEN DENOTA EL ACTUADOR A MEDIA CARRERA. ALINEAR EL EXTREMO SUPERIOR DEL CONJUNTO DEL IMÁN CON LA MARCA DEL ÍNDICE DE LA PLANTILLA DE ALINEACIÓN.
1. Apretar los afianzadores y retirar la plantilla de alineación.
Nota
Usar una llave hexagonal de extremo plano para apretar los afianzadores del conjunto de imán a 2,37 Nm (21 lbf-in.) para tornillos
de 4 mm, y 5,08 Nm (45 lbf-in.) para tornillos de 5 mm. Para una mayor seguridad, especialmente en servicios donde se presente
vibración, se puede utilizar un bloqueador de roscas azul (mediano) en los afianzadores.
2. Extraer el tapón (R1/8) de la parte trasera del alojamiento del DVC6200. Este puerto de salida neumática del DVC6200 se alinea
con el puerto neumático del actuador integral. Consultar la figura 8.
10
MARCA DE ÍNDICE 1
CONECTOR DEL VÁSTAGO
DE LA VÁLVULA
PLANTILLA DE
ALINEACIÓN
