baxiroca AR 20 Instrucciones De Instalación Y Montaje página 7

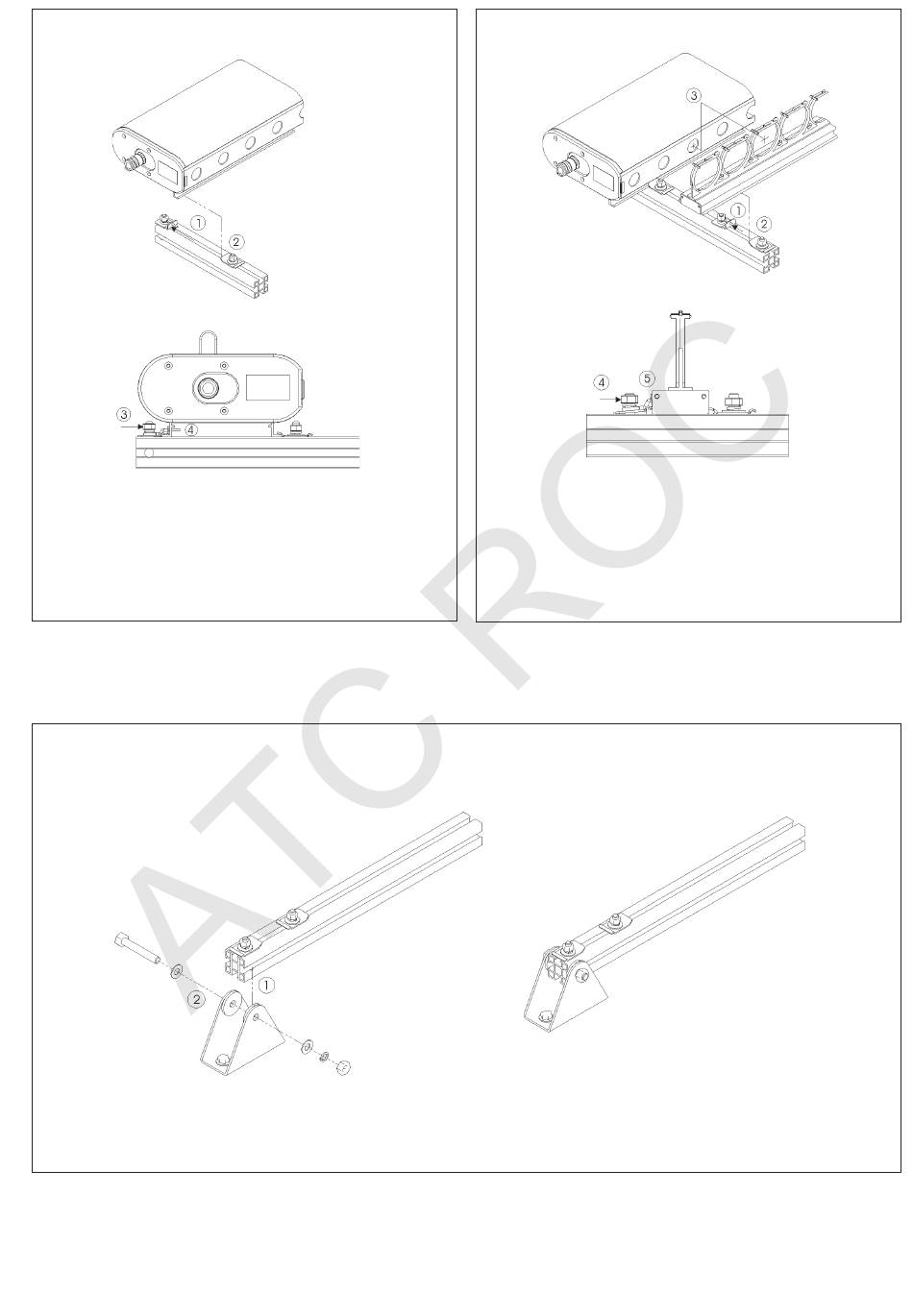

Fig.13
1. Aflojar el tornillo del anclaje del rail de soporte.
2. Colocar el adaptador del colector en el anclaje inferior del rail
del soporte.
3. Ubicar en ambos railes soporte.
4. Colocar el anclaje superior en los orificios efectuados y
apretar de nuevo el tornillo.
4.4. Instalación en suelo o fachada con los tubos en vertical.
Fig.15
Fig.14
1. Aflojar el tornillo del anclaje del rail de soporte.
2. Colocar el adaptador del posicionador en el anclaje inferior del
rail del soporte.
3. Ubicar en ambos railes soporte.
4. Colocar el anclaje superior en los orificios efectuados y
apretar de nuevo el tornillo.
1. Pasar el tornillo pasador por el raíl para completar la unión al pie.
2. Unir el pie a la cubierta.
7
