R&S ENV216

3.6 Bezugsmasse

Betriebshandbuch 5201.6693.14 - 03.00
Die Netznachbildung ist zwar über das Netzkabel mit dem Schutzleiter PE des
Stromnetzes verbunden, dieser ist jedoch für HF-Störspannungsmessung als
Bezugsmasse (Messerde) ungeeignet.

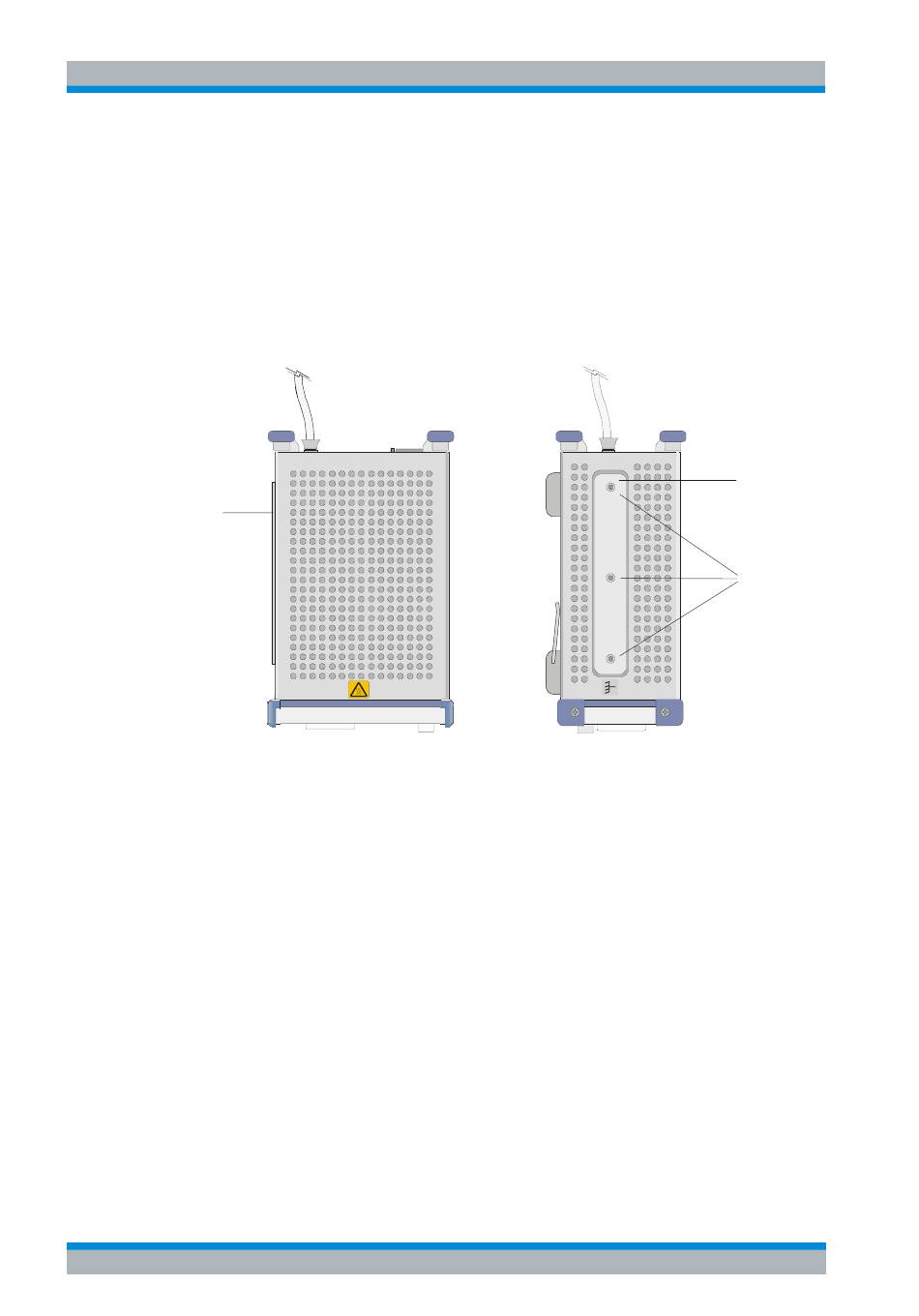

Die verwendete Bezugsmasse kann über eine breite Blechfolie mit drei M4 Schrauben
(1) flächig an die seitlich angebrachte Masseschiene (2) angeschlossen werden.
2
Masseschiene auf der Gehäuseseite
Um das Eindringen von Störsignalen vom Schutzleiter des Netzes auf die Messerde
(Bezugsmasse) zu verhindern, sind Schutzleiter und Messerde durch eine Schutz-
leiterdrossel entkoppelt. Diese Schutzleiterdrossel soll nicht durch den ebenfalls an die
Messerde angeschlossenen Messempfänger überbrückt werden. Man verwendet
deshalb entweder einen schutzisolierten oder batteriebetriebenen Empfänger oder
man schaltet auch an den Schutzleiteranschluss des Empfängers eine
Schutzleiterdrossel.
Allice Messtechnik GmbH
Betriebsvorbereitung
2
1
13
