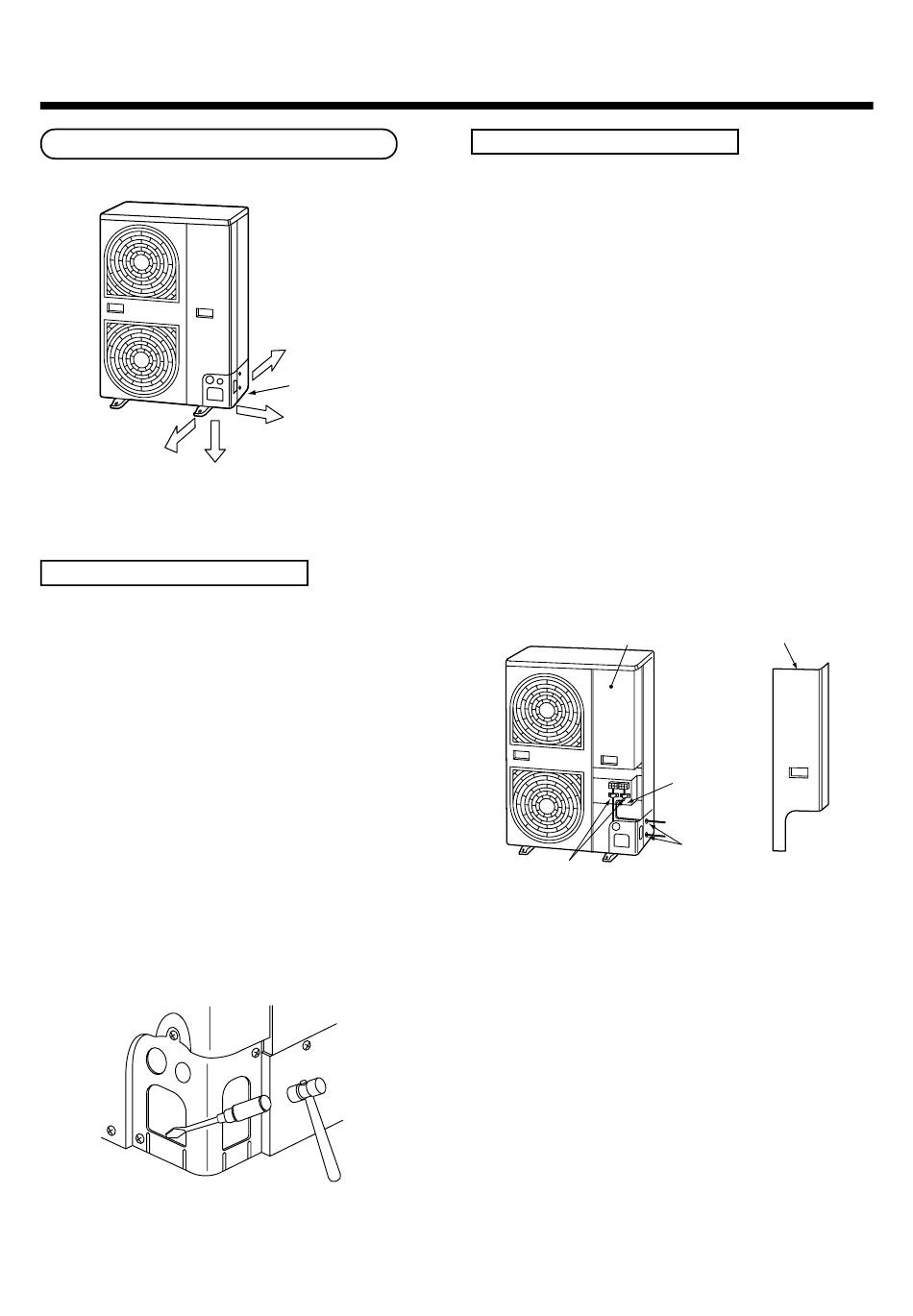

Parte ciega la cubierta de los tubos

Dirección
hacia delante
Dirección hacia abajo
Procedimiento de realización
• Los tubos de conexión exterior e interior se pueden
conectar en un máximo de 4 direcciones.
Retire la parte ciega de la cubierta de los tubos, por
donde los tubos y los cables pasan a través de la placa
de base.
• Tal y como se indica en la ilustración, no retire la cubierta
de los tubos del compartimiento, de manera que el
agujero ciego se pueda perforar. Es fácil hacerlo y
después retirar la parte sobrera con las manos: perfore
una posición en la parte inferior de los 3 componentes
conectados con un destornillador, siguiendo la línea de
guía.
• Una vez hecho el agujero, retire la rebaba y coloque el
casquillo protector (incluido con el producto) y el material
de protección para la sección de paso para proteger los
cables y los tubos.
Después de conectar los tubos, asegúrese de colocar la
cubierta de los tubos. La cubierta se instala fácilmente,
cortando la rendija de la parte inferior de la cubierta de los
tubos.
Dirección para atrás
Cubierta de los tubos
Dirección hacia un lado
58
Cómo extraer el panel frontal
1. Quite los tornillos del panel frontal.
2. Tire del panel frontal hacia abajo.
Al retirar el panel frontal, los componentes eléctricos
aparecerán delante de todo.
• Los tubos metálicos se pueden conectar a los orificios
para las tuberías.
Si el tubo que se está utilizando no encaja en el agujero,
ajuste el tamaño de éste para que concuerde con el del
tubo.
• Asegúrese de juntar el cable de alimentación y el cable
de conexión de la unidad interior/exterior con fleje (de
venta en el mercado), de manera que no entren en
contacto ni con el compresor ni con el tubo de descarga.
La temperatura del compresor y del tubo de descarga
pasa a ser elevada.
Para evitar aplicar fuerzas en la sección de conexión,
asegúrese de fijar los cables con las abrazaderas que hay
en la placa de fijación de la válvula de tubo y en la caja
de componentes eléctricos.
Caja de componentes eléctricos
Abrazadera para cables
Panel frontal
Placa de
terminales
Orificios para
las tuberías
