eXtRAccióN DeL ADAPtADoR De 68 MM
el procedimiento siguiente solo lo debería realizar un mecánico especialista en bicicletas. El adaptador es extraíble. Sin
embargo, la extracción e instalación repetida del adaptador podría dañar la caja del pedalier y no se recomienda.
1. La extracción del ADAPTADOR DE RODAMIENTOS SI se realiza utilizando una herramienta de extracción KF366/; un conjunto de

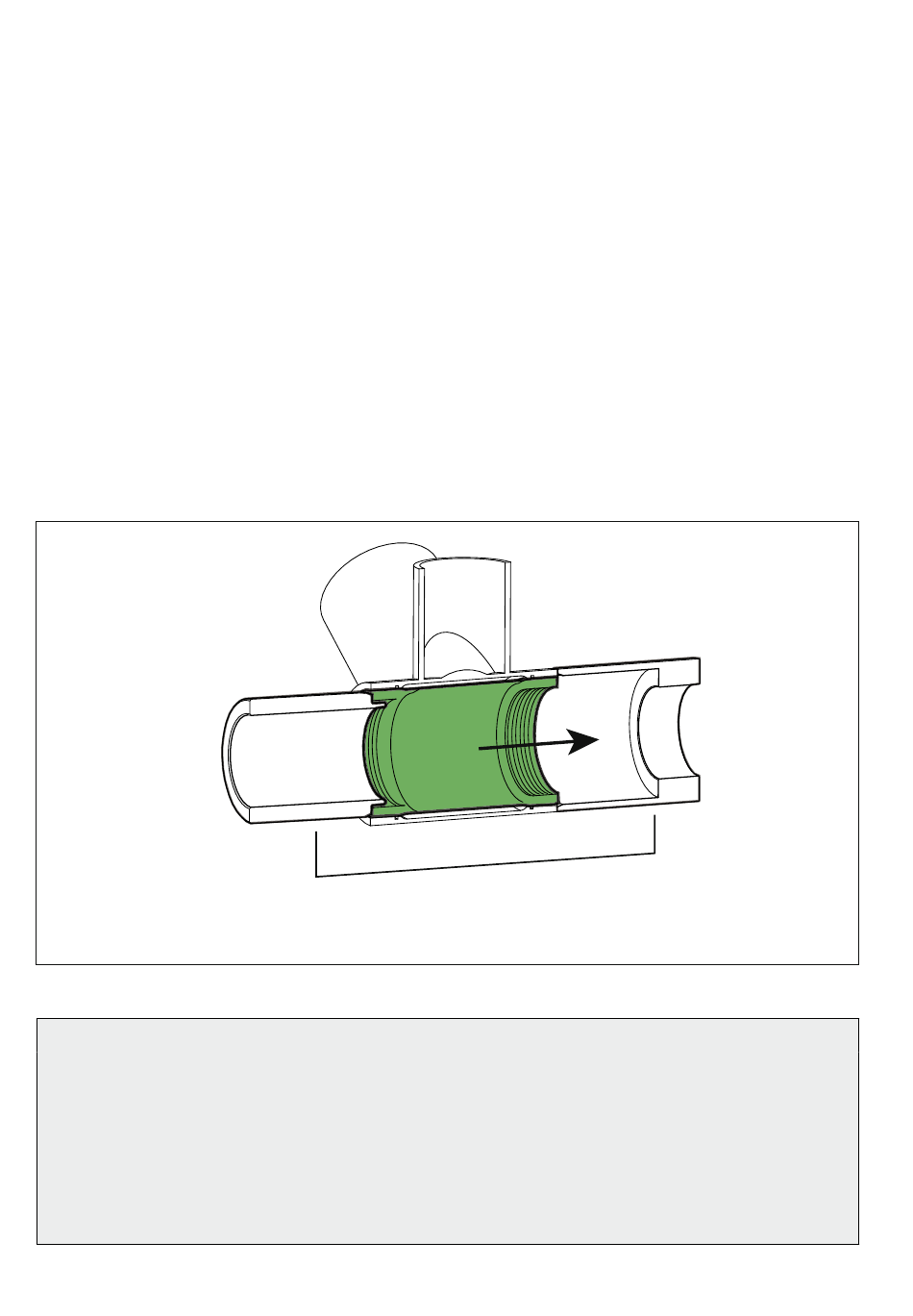

dos herramientas que se utiliza con una prensa de cazoletas de direccion. En la figura siguiente se muestra la disposición de las
piezas de la herramienta para la extracción.
2. Extraiga el adaptador de la carcasa mediante la prensa de cazoletas dirección hasta que se retenga en el interior del receptor y
se pueda retirar de la caja de pedalier.
Tras la extracción, será necesario limpiar todo residuo de Loctite restante antes de volver a instalar las anillas y los rodamientos SI.
Utilice Loctite 768 y una púa dental para extraer todo adhesivo de las ranuras. No corte, pula ni utilice abrasivos para limpiar el interior
de la carcasa de rodamientos. Visite el sitio siguiente para obtener instrucciones sobre cómo limpiar Loctite: http://tds.loctite.com/
NotificAcióN
Utilice únicamente la herramienta de extracción KF366/ de Cannondale y una prensa de cazoletas de dirección. No utilice ninguna
otra herramienta.
Durante la acción de presionar, asegúrese de que la pieza receptora de la herramienta quede centrada en la carcasa del eje de
pedalier del lado de los platos.
Es recomendable que este procedimiento lo realice un distribuidor Cannondale autorizado. La garantía no cubre los daños
provocados por una extracción incorrecta.
ADAPTADOR
Prensa
KF366/
HERRAMIENTA DE EXTRACCIÓNL
(no se muestra la prensa del juego de dirección)
(Headset press not shown)
124915.PDF
Receptor
LADo De Los PLAtos
15
