DIAGRAMA DE CONEXIONES

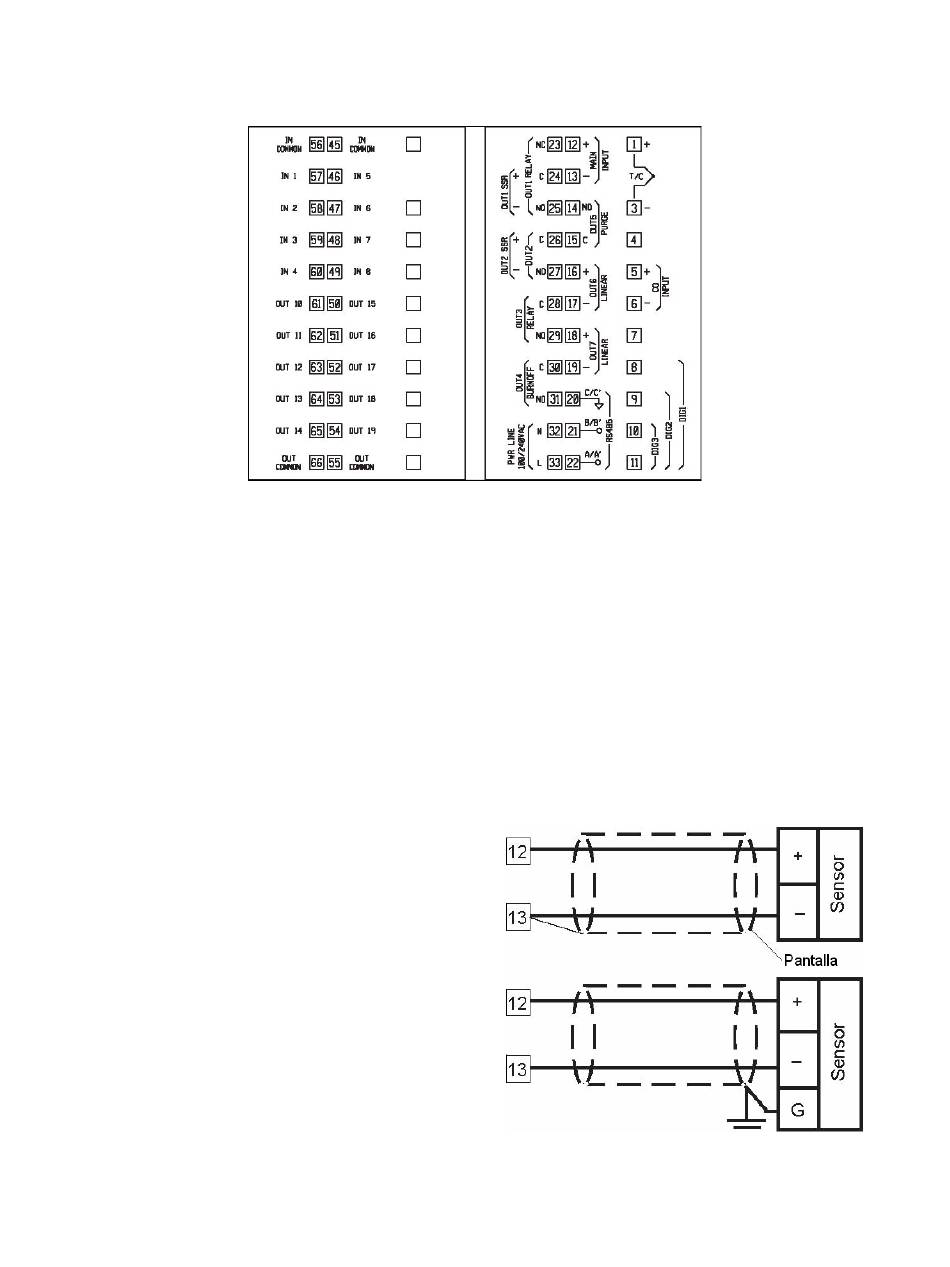

Fig. 3. Placa de conexiones en cara posterior del instrumento
CONEXIONES
Las conexiones deberán realizarse cuando el instrumento se halle fijado en su emplazamiento
A) SENSOR (Entrada principal)
Notas:
Cualquier componente externo como barreras
zener, etc. conectado entre el sensor y el propio
instrumento puede causar errores en las
mediciones debido a las variaciones que pueden
generar en las impedancias de los cables o las
corrientes de derivación.
1.- Esta entrada está aislada de las restantes
entradas analógicas y digitales del instrumento
2.- Los cables de potencia deberán instalarse
distanciados de los cables de las señales
3.- Si se usa cable apantallado, deberá conectarse
solamente en el extremo del instrumento de
medida/regulación
Fig. 4
4
