Para conectar una segunda cámara PTZ que no sea PowerCam:
A un sistema ViewStation FX:

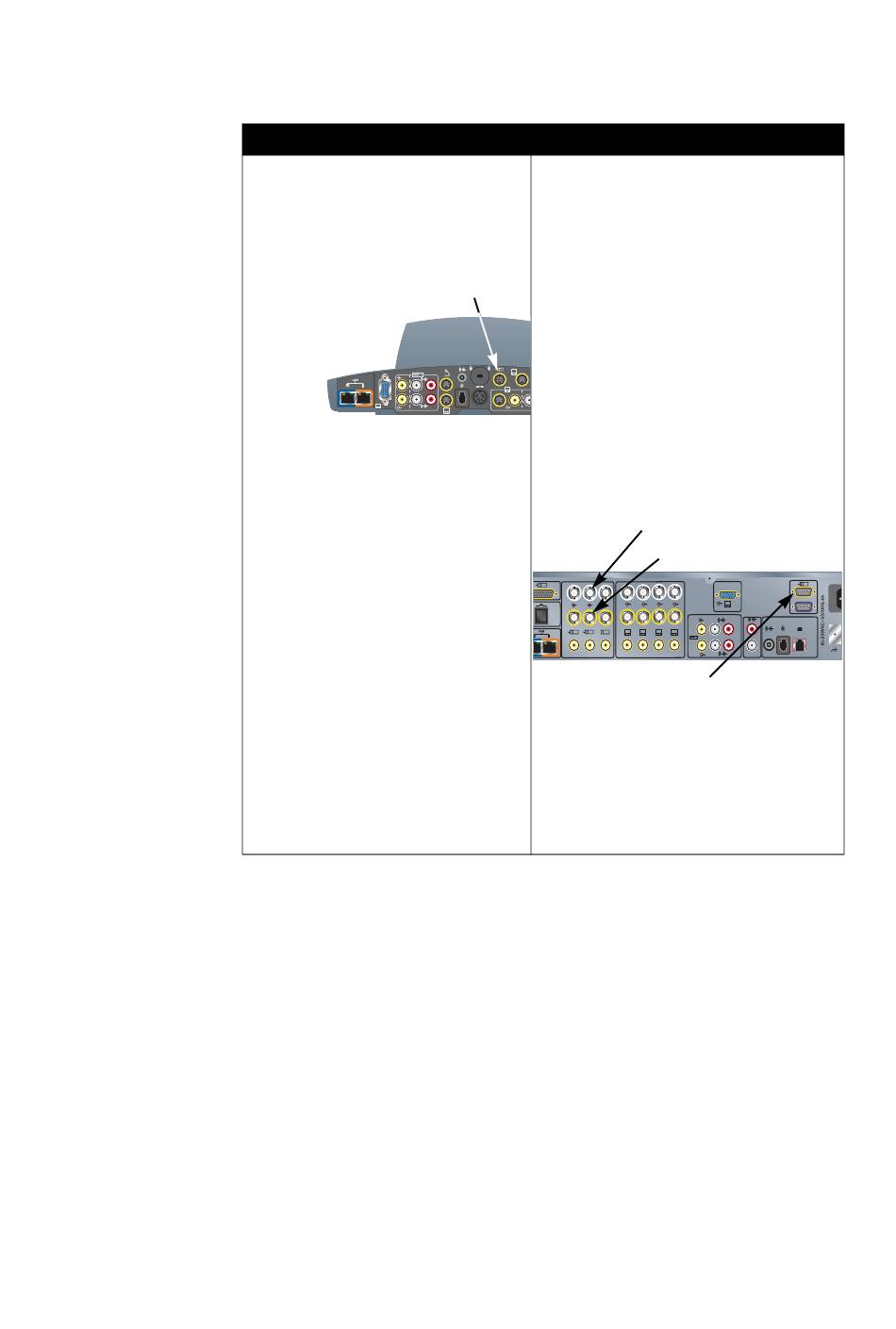

1. Conecte el extremo del cable PTZ
con forma de Y que tiene un
conector de siete patillas al puerto
de la cámara 4 en la parte trasera
del sistema.
XVGA
4
2. Conecte el extremo del cable PTZ
con forma de Y que tiene un
conector de cuatro patillas al
conector de S-video de la cámara.
3. Conecte el extremo del cable PTZ
con forma de Y que tiene un conector
de ocho patillas al puerto VISCA IN
de ocho patillas de la cámara.
4. Conecte la fuente o el cable
de alimentación de la cámara
a una toma de corriente.
Para obtener más información sobre cómo conectar una segunda cámara,
consulte la hoja de configuración que acompaña al sistema.
A un sistema VS4000:
1. Sistema VS4000 original: conecte
un cable de S-video al conector de
S-video de la cámara y al conector de
S-video de la cámara 4 del sistema.
Sistema VS4000 mejorado: conecte
un cable de S-video al conector de
S-video de la cámara y a un adaptador
Cámara 4
de S-video a BNC.
Conecte el conector BNC amarillo
del adaptador al conector C de la
cámara 4, y el conector blanco
4
3
2
al conector Y de la cámara 4 en el
3.3V 7A
12V 3A
1
panel trasero del sistema VS4000.
2
2. Conecte el conector VISCA IN
y el conector del control de la
cámara 4 del sistema mediante
un cable VISCA mini-DIN a DB-9.
1
Y
C
1 4
3. Asegúrese de que el interruptor
de alimentación de la cámara
(si lo tiene) está apagado.
4. Conecte el cable o fuente de
alimentación de la cámara.
5. Conecte el cable de alimentación
a una toma de corriente.
Cámara 4 Y
Cámara 4 C
XVGA
Y
5
C
1 2 3 4
2
3
Control de la cámara 4
